Caixa de ferramentas de texto estruturado

Use a
Caixa de ferramentas
 de texto estruturado (structured text, ST) para adicionar elementos do programa ao diagrama de ST.
A
Caixa de ferramentas
 é exibida por padrão. Se estiver oculta, faça uma das ações a seguir:
  • Na barra de painéis, selecione Botão da caixa de ferramentas.
  • No menu
    Exibir
    , selecione
    Caixa de ferramentas
    .

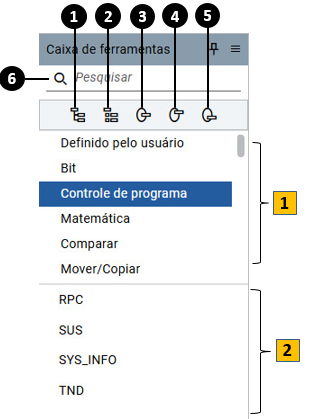

Caixa de ferramentas de ST
Caixa de ferramentas de ST
Caixa de ferramentas do editor de ST
Item
Descrição
Legenda 1
Adiciona o trecho de código da declaração IF-THEN-ELSEIF-ELSE-END_IF ao editor.
Legenda 2
Adiciona o trecho de código da declaração Case ao editor.
Legenda 3
Adiciona o trecho de código da declaração FOR ao editor.
Legenda 4
Adiciona o trecho de código da declaração WHILE ao editor.
Legenda 5
Adiciona o trecho de código da declaração REPEAT ao editor.
Legenda laranja 1
Exibe as categorias dos elementos do programa. A seleção de uma categoria filtra os elementos do programa exibidos.
Legenda laranja 2
Exibe os elementos do programa da categoria selecionada.
Legenda 6
Contém o nome do elemento inserido para localização rápida.
Conforme você insere, os elementos que contêm o texto da pesquisa aparecem na
Caixa de ferramentas
.
