Exibição do valor do diagrama de ladder

Esta seção explica como os valores das variáveis são exibidos em programas de diagrama de Ladder para instruções em caixa quando o controlador está offline.

Para programas

Quando não há um valor inicial para uma variável:
  • O valor padrão é exibido na caixa de instruções e na grade de variáveis. Para o tipo de dados STRING, o valor padrão é vazio.

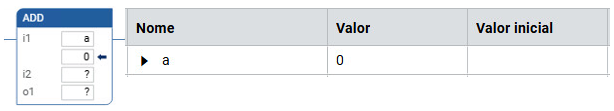

    Exibição de valor LD - Programa - Nenhum valor inicial
    Exibição de valor LD - Programa - Nenhum valor inicial - String
  • É possível alterar o valor da variável na caixa de instruções ou na grade de variáveis.

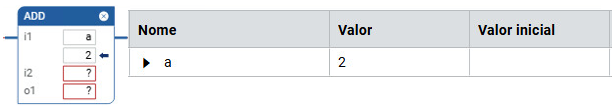

    Exibição de valor LD - Programa - Nenhum valor inicial
    Exibição de valor LD - Programa - Nenhum valor inicial - String
Quando há um valor inicial para uma variável:
  • O valor padrão ou um valor inserido anteriormente é exibido na caixa de instruções ou na grade de variáveis. Para o tipo de dados STRING, o valor padrão é vazio.

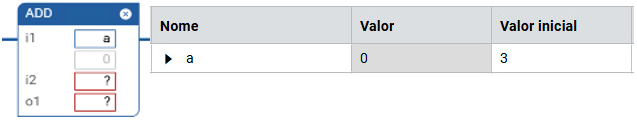

    Exibição de valor LD - Programa - Valor inicial

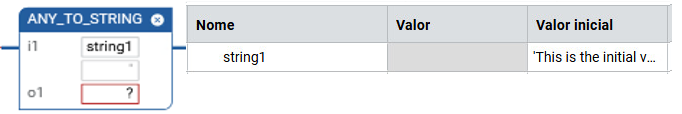

    Exibição de valor LD - Programa - Valor inicial - String
  • Não é possível alterar o valor na caixa de instruções ou na grade de variáveis. O valor inicial é exibido na grade de variáveis.

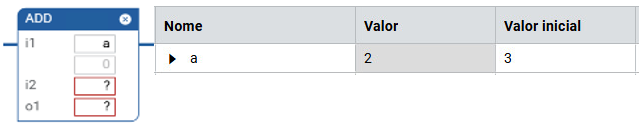

    Exibição de valor LD - Programa - Valor inicial - Não editável

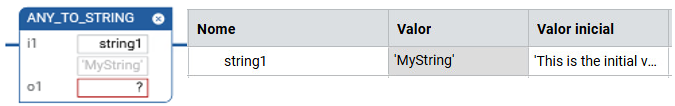

    Exibição de valor LD - Programa - Valor inicial - Não editável - String

Para Unidade de organização do programa (Program Organization Unit, POU) de bloco de função definido pelo usuário (user-defined function block, UDFB)

Quando não há um valor inicial para uma variável:
  • O valor é vazio e somente leitura.
    Caixa de instruções de POU de UDFB
  • A grade de variáveis não inclui a coluna
    Valor
    .
    Grade de variáveis de POU de UDFB
Quando há um valor inicial para uma variável:
  • O valor na caixa de instruções está vazio e é somente leitura.
    Caixa de instruções de POU de UDFB - com valor inicial
  • A grade de variáveis não inclui a coluna
    Valor
    , mas um valor inicial inserido anteriormente é exibido na coluna
    Valor inicial
    .
    Grade de variáveis de POU de UDFB - com valor inicial

POUs de função definida pelo usuário (user-defined function, UDF)

Quando não há um valor inicial para uma variável:
  • O valor na caixa de instruções está vazio e é somente leitura.
    Caixa de instruções de POU de UDF
  • A grade de variáveis não inclui a coluna
    Valor
    .
    Grade de variáveis de POU de UDF
Quando há um valor inicial para uma variável:
  • O valor na caixa de instruções está vazio e é somente leitura.
    Caixa de instruções de POU de UDF
  • A grade de variáveis não inclui a coluna
    Valor
    , mas a coluna
    Valor inicial
     exibe um valor inicial inserido anteriormente.
    Grade de variáveis de POU de UDF - com valor inicial

Para uma variável de instância de um bloco de função em um programa, UDFB ou UDF

  • O valor da instância está vazio para cada operando do bloco de função.
  • Depois de carregar o projeto, o valor de todos os operandos, excluindo a variável de instância, fica vazio.
