ASIN (arco seno)

A instrução ASIN calcula o arco seno de um valor Real. Os valores de entrada e saída são em radianos.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
ASIN
ASIN
Parâmetros da ASIN
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
EN
Entrada
BOOL
Quando definida como true, a instrução é habilitada.
  • TRUE: Executa a computação atual.
  • FALSE: Não há computação.
Aplica-se aos programas do diagrama de ladder.
IN
Entrada
REAL
O valor deve estar entre [-1,0 .. +1,0].
ASIN
Saída
REAL
Arco seno do valor de entrada (no conjunto [-p1/2..+p1/2]) = 0 para entrada inválida.
ENO
Saída
BOOL
Ativa a saída. Aplica-se aos programas do diagrama de ladder.

Exemplos de ASIN

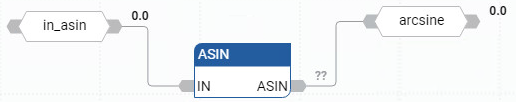

Exemplo de diagrama de blocos de função ASIN
Exemplo de diagrama de blocos de função ASIN
Exemplo de diagrama de ladder ASIN
Exemplo de diagrama de ladder ASIN

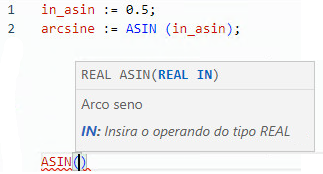

Exemplo de texto estruturado ASIN
Exemplo de texto estruturado ASIN
(* ST Equivalence: *)
sine := SIN (angle);
result := ASIN (sine); (* result is equal to angle *)
Resultados
Resultados
