TRIMPOT_READ (ler trimpot)

A instrução TRIMPOT_READ lê o valor trimpot de um trimpot específico.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
TRIMPOT_READ
TRIMPOT_READ
Parâmetros da TRIMPOT_READ
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Habilitação do bloco de instruções.
  • TRUE: Executa a leitura de Trimpot.
  • FALSE: Não há operação de leitura, e o valor Trimpot de saída é inválido.
TrimPotID
Entrada
UINT
A ID do Trimpot a ser lido. TrimPotID é definida em Definição da ID do Trimpot.
TrimPotValue
Saída
UINT
Valor Trimpot atual.
Sts
Saída
UINT
O status da operação de leitura do Trimpot.
Códigos de status (Sts) do TRIMPOT:
  • 0x00: Bloco da função não ativado (nenhuma operação de leitura/gravação).
  • 0x01: Sucesso da operação de leitura/gravação.
  • 0x02: Falha na operação de leitura/gravação devido a uma ID de Trimpot inválida.
  • 0x03: Falha na operação de gravação devido a um valor fora da faixa.
ENO
Saída
BOOL
Ativar saída.
Aplica-se apenas aos programas do diagrama de ladder.

Exemplos de TRIMPOT_READ

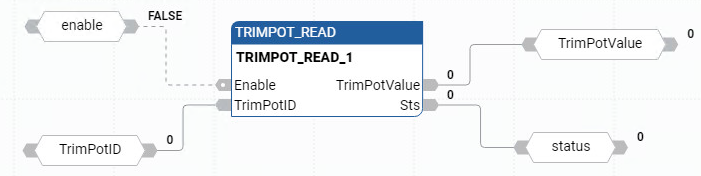

Exemplo de diagrama de blocos de função TRIMPOT_READ
Exemplo de diagrama de blocos de função TRIMPOT_READ

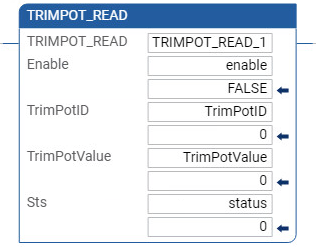

Exemplo de diagrama de ladder TRIMPOT_READ
Exemplo de diagrama de ladder TRIMPOT_READ

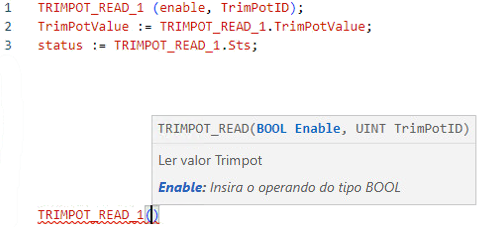

Exemplo de texto estruturado TRIMPOT
Exemplo de texto estruturado TRIMPOT
