PLUGIN_READ (leitura do plug-in)

A instrução PLUGIN_READ lê dados de um módulo de plug-in genérico.

Quando um módulo de plug-in genérico não está presente, todos os valores retornam ao zero (0).

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da PLUGIN_READ
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Executa a leitura de UPM. FALSE: Não há operação de leitura e os dados dentro da matriz de dados não são válidos.
SlotID	Entrada	UINT	Número de slot do plug-in. ID do slot = 1,2,3,4,5 (iniciando com o slot mais à esquerda = 1).
Offset	Entrada	UINT	Offset do endereço dos primeiros dados a serem lidos, calculando desde o primeiro byte do módulo de plug-in genérico.
DataLength	Entrada	UINT	O número de bytes a serem lidos.
DataArray	Entrada	USINT	Uma matriz usada para armazenar os dados de lidos do módulo de plug-in genérico.
Sts	Saída	UINT	Códigos de status para PLUGIN_READ. Códigos de status (Sts): 0x00: Bloco da função não ativado (nenhuma operação). 0x01: Sucesso da operação de plug-in. 0x02: Falha na operação de plug-in devido a uma ID de Slot inválida. 0x03: Falha na operação de plug-in porque não é um módulo de plug-in genérico válido. 0x04: Falha na operação de plug-in devido aos dados operados fora da faixa. 0x05: Falha na operação de plug-in devido a um erro de paridade no acesso aos dados.
ENO	Saída	BOOL	Ativar saída. Aplica-se apenas aos programas do diagrama de ladder.

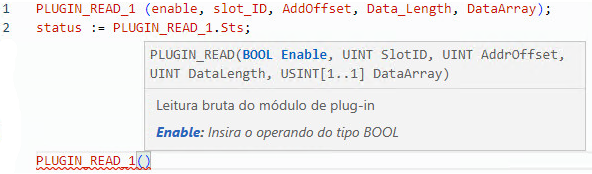

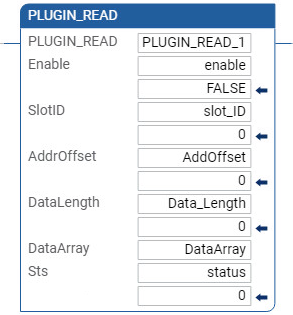

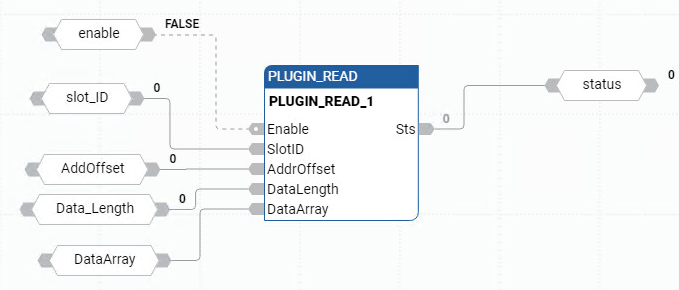

Exemplos de PLUGIN_READ
