PLUGIN_INFO (informações de plug-in)

A instrução PLUGIN_INFO lê informações do módulo em um módulo de plug-in ou expansão genérico.

Quando um módulo de plug-in ou expansão genérico não estiver presente, todos os valores retornam a zero (0).

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da PLUGIN_INFO
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Executa a leitura de informações do módulo de plug-in ou expansão. FALSE: O bloco de instruções não é executado. Todos os valores dos dados de saída são redefinidos para 0.
SlotID	Entrada	UINT	Número de slot do plug-in: ID do slot = 1,2,3,4,5. (Iniciando pela primeiro slot da esquerda = 1). Número do slot de expansão: ID do slot = 101, 102, 103, 104. (Iniciando pela primeiro slot da esquerda = 101).
ModID	Saída	UINT	ID físico do módulo genérico de plug-in. Se o módulo de expansão não for compatível, ModID = 0xFFF. Se um módulo de plug-in ou expansão não estiver presente, ModID = 0x0000.
VendorID	Saída	UINT	O ID do fornecedor do módulo genérico de expansão ou plug-in. Para produtos Allen Bradley, o ID do fornecedor = 1. Se um módulo de plug-in ou expansão não estiver presente, VendorID = 0x0000.
ProductType	Saída	UINT	Tipo do produto do módulo genérico de expansão ou plug-in. Se um módulo de plug-in ou expansão não estiver presente, ProductType = 0x0000.
ProductCode	Saída	UINT	Código de produto do módulo genérico de expansão ou plug-in. Se um módulo de plug-in ou expansão não estiver presente, ProductCode = 0x0000.
ModRevision	Saída	UINT	Informações da versão do módulo genérico de expansão ou plug-in. Se um módulo de plug-in ou expansão não estiver presente, ModRevision = 0x0000.
ENO	Saída	BOOL	Ativar saída. Aplica-se apenas aos programas do diagrama de ladder. O diagrama de Ladder adiciona a saída ENO automaticamente.

Exemplos de PLUGIN_INFO

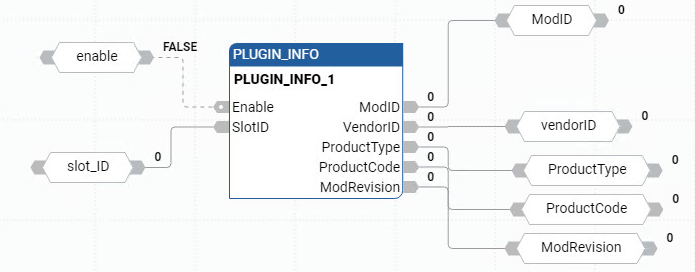

Exemplo de diagrama de blocos de função PLUGIN_INFO

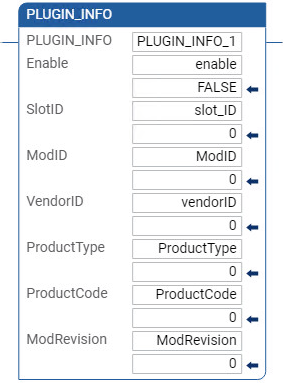

Exemplo de diagrama de Ladder PLUGIN_INFO — Exemplo de diagrama de ladder PLUGIN_INFO

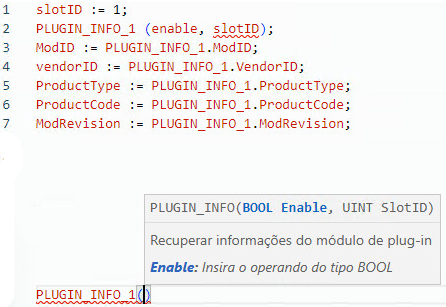

Exemplo de texto estruturado PLUGIN_INFO
