Diagramas de temporização da instrução de MODULE_INFO

Os seguintes exemplos de diagrama de temporização descrevem cenários de execução para a instrução MODULE_INFO.

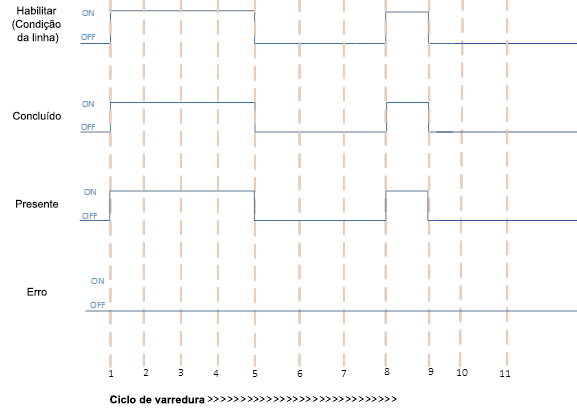

Execução com êxito quando um módulo está fisicamente presente

Execução com êxito quando um módulo está fisicamente presente
Execução com êxito quando um módulo está fisicamente presente
Valores dos parâmetro de MODULE_INFO
Ciclo de varredura
Descrição
1, 8
A condição de linha torna-se TRUE quando:
  • O bit de entrada Ativar é TRUE.
  • ModuleType e SlotID são válidos. Um módulo físico está presente.
  • Os bits de saída de Concluído e Presente são TRUE.
  • O bit de saída Erro é FALSE.
  • Atualize as informações relacionadas ao módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo de acordo.
2,3,4
Nenhuma mudança na condição da linha.
5. 9
A condição da linha torna-se FALSE quando o bit Ativar é FALSE. Todos os parâmetros de saída são apagados.
6, 7, 10, 11
Nenhuma mudança na condição da linha. O bit Ativar é FALSE. Todos os parâmetros de saída são apagados.

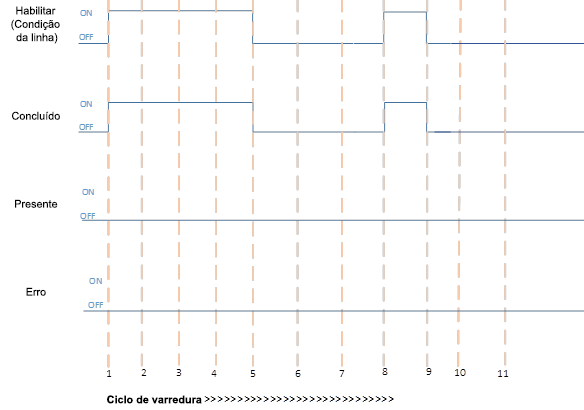

Execução com êxito quando o módulo não está fisicamente presente

Execução com êxito quando o módulo não está fisicamente presente
Execução com êxito quando o módulo não está fisicamente presente
Valores dos parâmetro de MODULE_INFO
Ciclo de varredura
Descrição
1, 8
A condição de linha torna-se TRUE quando:
  • O bit de entrada Ativar é TRUE.
  • ModuleType e SlotID são válidos. Um módulo físico não está presente.
  • O bit de saída Concluído é TRUE.
  • Os bits de saída de Erro e Presente são FALSE.
  • Atualize as informações relacionadas ao módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo de acordo.
2,3,4
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • Os parâmetros de entrada são válidos e um módulo físico não está presente.
  • Atualize os parâmetros de saída de acordo.
5. 9
A condição da linha torna-se FALSE quando:
  • O bit Ativar é FALSE.
  • Todos os parâmetros de saída são apagados.
6, 7, 10, 11
Nenhuma mudança na condição da linha. O bit Ativar é FALSE. Todos os parâmetros de saída são apagados.

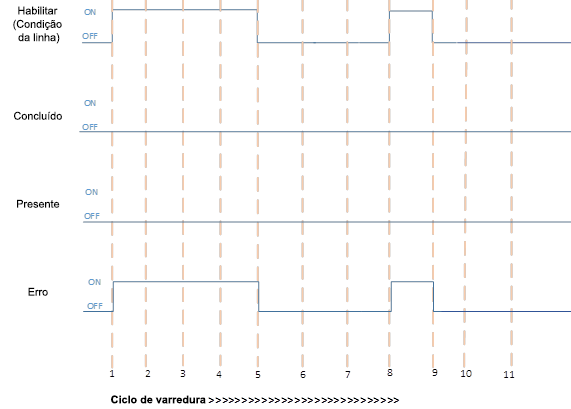

Execução de MODULE_INFO com erro

Execução de MODULE_INFO com erro
Execução de MODULE_INFO com erro
Valores dos parâmetro de MODULE_INFO
Ciclo de varredura
Descrição
1, 8
A condição de linha torna-se TRUE quando:
  • O bit de entrada Ativar é TRUE.
  • ModuleType e SlotID são válidos. Um módulo físico não está presente.
  • Os bits de saída de Concluído e Presente são TRUE.
  • O bit de saída Erro é TRUE.
  • Informações relacionadas ao módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo são limpas.
2,3,4
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • ModuleType, SlotID ou ambos não são válidos.
  • Atualize os parâmetros de saída de acordo.
5. 9
A condição da linha torna-se FALSE quando:
  • O bit Ativar é FALSE.
  • Todos os parâmetros de saída são apagados.
6, 7, 10, 11
Nenhuma mudança na condição da linha. O bit Ativar é FALSE. Todos os parâmetros de saída são apagados.

Execução com êxito de MODULE_INFO com erro - nenhum módulo físico

Execução com êxito de MODULE_INFO com erro - nenhum módulo físico
Execução com êxito de MODULE_INFO com erro - nenhum módulo físico
Valores dos parâmetro de MODULE_INFO
Ciclo de varredura
Descrição
1, 8
A condição de linha torna-se TRUE quando:
  • O bit de entrada Ativar é TRUE.
  • ModuleType, SlotID ou ambos não são válidos. Um módulo físico não está presente.
  • Os bits de saída de Concluído e Presente são FALSE.
  • O bit de saída Erro é TRUE.
  • Informações relacionadas ao módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo são limpas.
2
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • ModuleType, SlotID ou ambos não são válidos.
  • Atualize os parâmetros de saída de acordo.
3, 4
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • ModuleType e SlotID são ambos válidos. O módulo está fisicamente presente.
  • Os bits de saída de Concluído e Presente são TRUE.
  • O bit de saída Erro é FALSE.
  • Atualize as informações do módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo de acordo.
5. 9
A condição da linha torna-se FALSE quando:
  • O bit Ativar é FALSE.
  • Todos os parâmetros de saída são apagados.
6, 7, 10, 11
Nenhuma mudança na condição da linha. O bit Ativar é FALSE. Todos os parâmetros de saída são apagados.

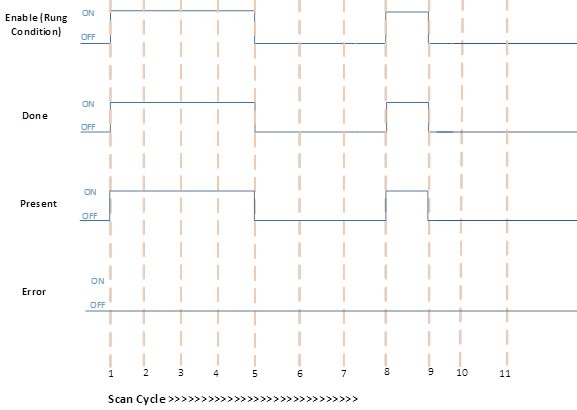

Execução com êxito de MODULE_INFO com erro quando o módulo físico está presente

Execução com êxito de MODULE_INFO com erro quando o módulo físico está presente
Execução com êxito de MODULE_INFO com erro quando o módulo físico está presente
Valores dos parâmetro de MODULE_INFO
Ciclo de varredura
Descrição
1, 8
A condição de linha torna-se TRUE quando:
  • O bit de entrada Ativar é TRUE.
  • ModuleType, SlotID ou ambos são válidos. O módulo está fisicamente presente.
  • Os bits de saída de Concluído e Presente são TRUE.
  • O bit de saída Erro é FALSE
  • Atualize as informações relacionadas ao módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo de acordo.
2
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • Os parâmetros de entrada do módulo são válidos e o módulo está fisicamente presente.
  • Atualize os parâmetros de saída de acordo.
3, 4
Nenhuma mudança na condição da linha.
  • O bit de entrada Ativar é TRUE.
  • ModuleType e SlotID são ambos inválidos. O módulo está fisicamente presente.
  • Os bits de saída de Concluído e Presente são FALSE.
  • O bit de saída Erro é TRUE e foi apagado.
  • Atualize as informações do módulo para ID do módulo, ID do fornecedor, tipo de produto, código do produto e versão do módulo de acordo.
5. 9
A condição da linha torna-se FALSE quando:
  • O bit Ativar é FALSE.
  • Todos os parâmetros de saída são apagados.
6, 7, 10, 11
Nenhuma mudança na condição da linha. O bit Ativar é FALSE. Todos os parâmetros de saída são apagados.
