Adicionar um operador EQ e uma bobina
A instrução Igual dispara uma gravação de valor mediante uma conversão bem-sucedida de tipo de dados. Use as etapas a seguir para adicionar um operador EQ (=), variáveis e uma bobina.
Para adicionar um operador EQ e uma bobina
- Adicione uma segunda linha seguindo um destes procedimentos:
- NaCaixa de ferramentas, arraste
sob a primeira linha de ladder. - Selecione a primeira linha e, em seguida, selecioneAlt+Shift+R.
- Adicione um operador EQ seguindo um destes procedimentos:
- NaCaixa de ferramentas, na caixaPesquisar, insiraEQe arraste-o para um local válido na segunda linha de ladder.
- Selecione a segunda linha de ladder e, emCaixa de ferramentas, clique duas vezes emEQ.
- Adicione variáveis EQ.
- Na POU do diagrama de ladder, clique com o botão direito do mouse na variável e selecioneSelecionar variável.
- No seletor de variável, adicione variáveis de acordo com a tabela a seguir.Parâmetros e nomes de variáveisParâmetroNome da variáveli1COPstsi21
- Adicione uma bobina ao operador EQ.
- NaCaixa de ferramentas, na caixaPesquisar, insiraOTEe arraste-a para a direita da saída do operador EQ na segunda linha de ladder.
- Na segunda linha de ladder, clique com o botão direito do mouse naOTEe selecioneNova variável.
- EmNova variável, insira o nome da variávelWriteValuee selecioneCriar.

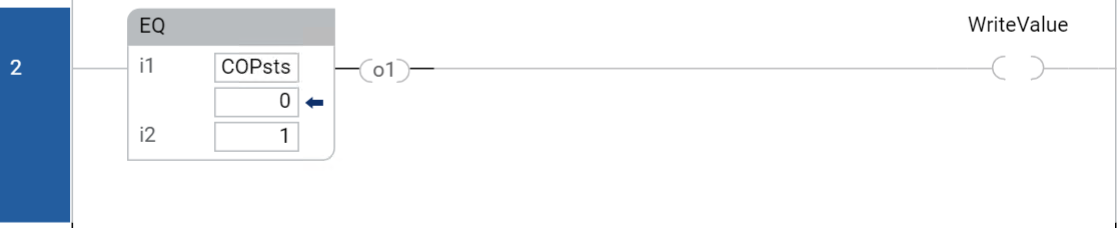

A segunda linha de seu programa de diagrama de ladder para as mensagens MSG_CIPGENERIC é semelhante à imagem a seguir:
