Adicionar um bloco de funções COP, variáveis e um contato (MSG_CIPSYMBOLIC)

A instrução COP é usada para converter os dados que você insere no tipo de dados de destino, para que sejam compatíveis com a variável do controlador.
Para adicionar um bloco de função COP, variáveis e um contato (MSG_CIPSYMBOLIC)
  1. Adicione um controlador.
    1. No
      Organizador do projeto
      , selecione
      Novo dispositivo
      .
    2. Em
      Adicionar dispositivo
      , marque a caixa de seleção ao lado do controlador 2080-L50E0-48QVB.
    3. Em
      Seleção
      , insira um nome para o controlador e selecione
      Adicionar
      .
  2. Adicione um programa do diagrama de ladder.
    1. No
      Organizador do projeto
      , expanda o nó do controlador.
    2. Clique com o botão direito do mouse em
      Programas
       e selecione
      Novo programa
      .
    3. Em
      Novo programa
      , na caixa
      Nome
      , insira
      CIPSymbolicMessage
      .
    4. Verifique se o tipo de programa é
      Diagrama de ladder
      .
    5. Selecione
      Criar
      .
  3. Adicione um bloco de função COP.
    1. No
      Organizador do projeto
      , clique duas vezes em
      CIPSymbolicMessage
       para abrir o programa.
    2. Na
      Caixa de ferramentas
      , em
      Pesquisar
      , insira
      COP
       e arraste o bloco de função para um local válido no editor de linguagem ou clique com o botão direito do mouse em
      COP
       para adicioná-lo ao editor de linguagem.
  4. Adicione variáveis e valores iniciais de COP.
    1. No
      Organizador do projeto
      , no programa que você criou, clique duas vezes em
      Variáveis locais
      .
    2. Na grade de variáveis locais, adicione variáveis de acordo com a tabela a seguir.
      Variáveis e valores iniciais de COP
      Parâmetro
      Nome da variável
      Tipo de dados
      Src
      ValueToWrite
      Matriz UDINT
      Valor inicial: 987654321
      SrcOffset
      0
      UINT
      Dest
      A_Data
      Matriz USINT
      DestOffset
      0
      UINT
      Length
      4
      UINT
      Swap
      TRUE
      BOOLEAN
      STS
      COPsts
      Matriz UINT
  5. Criar matrizes.
    1. Para ValueToWrite, clique duas vezes em
      Dimensão
       e altere o tamanho da matriz para [1..1].
    2. Para A_Data, clique duas vezes em
      Dimensão
       e altere o tamanho da matriz para [1..4].
  6. Adicionar um contato.
    1. Na
      Caixa de ferramentas
      , na caixa
      Pesquisar
      , insira
      XIC
      .
    2. Na
      Caixa de ferramentas
      , arraste a XIC para a esquerda da entrada do bloco de função COP na primeira linha de ladder.
    3. Clique com o botão direito do mouse na XIC e selecione
      Nova variável
      .
    4. Em
      Nova variável
      , insira o nome da variável
      Convert_Data
       para a XIC e selecione
      Criar
      .

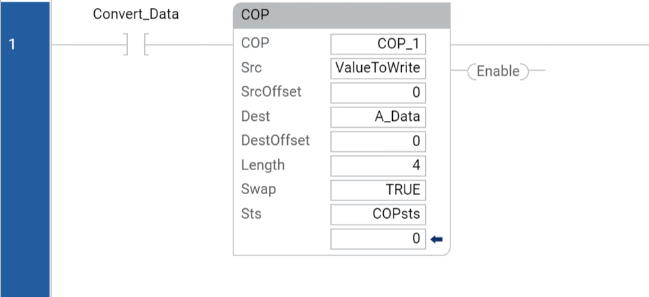

A primeira linha de seu programa de diagrama de ladder para as mensagens MSG_CIPSYMBOLIC é semelhante à imagem a seguir:
Como é a primeira linha de mensagens MSG_CIPSYMBOLIC
