Adicionar um contato e uma bobina
Use as seguintes etapas para adicionar uma bobina e um contato para a instrução MSG_CIPGENERIC que converte as informações do catálogo em uma string legível.
Para adicionar um contato e uma bobina
- NaCaixa de ferramentas, na caixa Pesquisar, insiraXIC.
- NaCaixa de ferramentas, arraste a XIC para a esquerda da entrada do bloco de função MSG_CIPGENERIC na primeira linha de ladder.
- Clique com o botão direito do mouse na XIC e selecioneNova variável.
- EmNova variável, insira o nome da variávelGet_Catalogpara a XIC e selecioneCriar.
- NaCaixa de ferramentas, na caixa Pesquisar, insiraOTE.

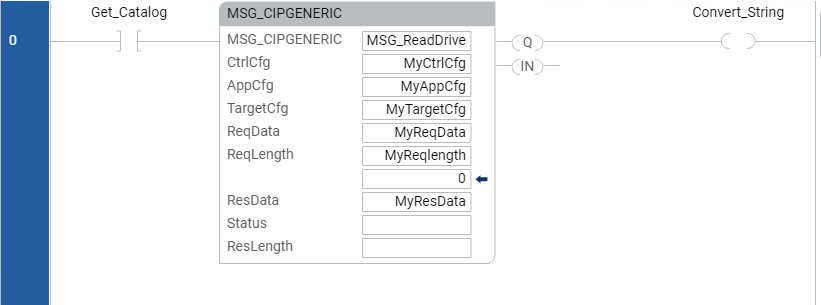

- NaCaixa de ferramentas, arraste a OTE para a direita da saída do bloco de função MSG_CIPGENERIC na primeira linha de ladder.
- Clique com o botão direito do mouse na OTE e selecioneNova variável.
- EmNova variável, insira o nome da variávelConvert_Stringpara a OTE e selecioneCriar.
