MSG_CIPGENERIC (mensagem genérica do protocolo industrial comum)

A instrução MSG_CIPGENERIC envia uma mensagem explícita do protocolo industrial comum (common industrial protocol, CIP) pelo canal Ethernet ou por uma porta serial.

No máximo quatro solicitações de mensagem por canal podem ser processadas em uma verificação. Para programas do diagrama de ladder, as solicitações de mensagem são executadas no final de uma varredura de ladder.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da MSG_CIPGENERIC
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
IN	Entrada	BOOL	Estado de entrada de linha. TRUE: Borda ascendente detectada, inicia o bloco de instruções com a pré-condição de que a última operação tenha sido concluída. FALSE: Borda ascendente não detectada, ociosa.
CtrlCfg	Entrada	CIPCONTROLCFG	A configuração do controle de execução do bloco de instruções. Use os parâmetros do CIPCONTROLCFG para definir CtrlCfg.
AppCfg	Entrada	CIPAPPCFG	Configuração do caminho de serviço e aplicativo CIP (EPATH). Use os parâmetros do CIPAPPCFG para definir AppCfg.
TargetCfg	Entrada	CIPTARGETCFG	Configuração do dispositivo de destino. Use os parâmetros do CIPTARGETCFG para definir TargetCfg.
ReqData	Entrada	USINT[1..1]	Dados de solicitação da mensagem CIP. O tamanho da matriz deve ser maior que o tamanho de ReqLength.
ReqLength	Entrada	UINT	Comprimento dos dados de solicitação da mensagem CIP: 0-490.
ResData	Entrada	USINT[1..1]	Dados de resposta da mensagem CIP. O tamanho da matriz deve ser maior que o tamanho de ReqLength. Quando uma MSG é disparada, ou redisparada, os dados na matriz ResData são limpos.
Q	Saída	BOOL	As saídas dessa instrução são atualizadas de forma assíncrona da varredura do programa. A saída Q não pode ser utilizada para voltar a disparar a instrução porque IN é acionada pela borda. TRUE: Instrução de MSG concluída com sucesso. FALSE: Instrução de MSG não foi concluída.
Status	Saída	CIPSTATUS	O status do bloco de instruções. Quando uma MSG é disparada, ou redisparada, todos os elementos dentro de Status são redefinidos. A saída de Status é definida no Tipo de dados CIPSTATUS.
ResLength	Saída	UINT	Comprimento dos dados de resposta da mensagem CIP: 0-490. Quando uma MSG é disparada, ou disparada novamente, ResLength é redefinido para 0.

Exemplos de MSG_CIPGENERIC

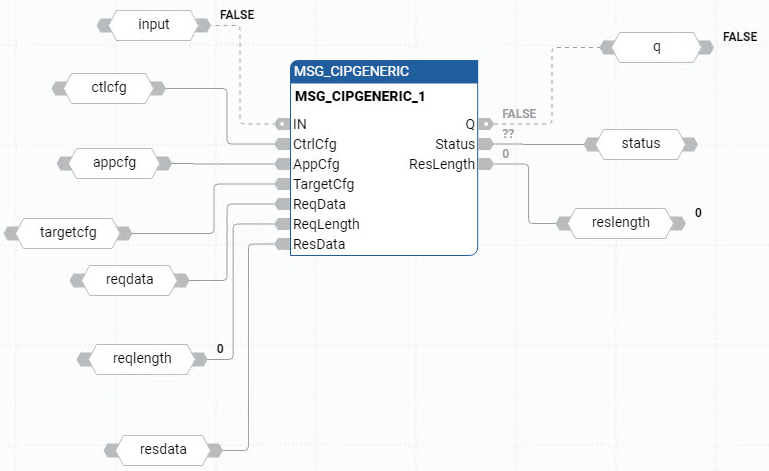

Exemplo de diagrama de blocos de função MSG_CIPGENERIC

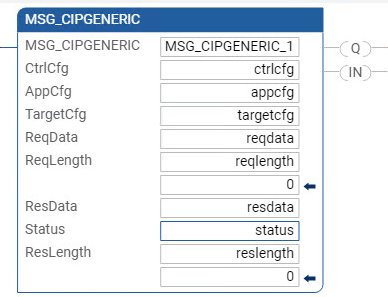

Exemplo de diagrama de ladder MSG_CIPGENERIC

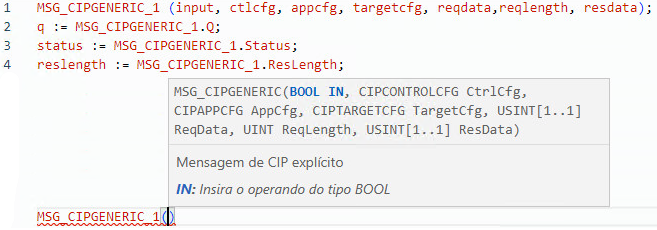

Exemplo de texto estruturado MSG_CIPGENERIC

Instruções de mensagens

Tipo de dados CIPAPPCFG

Tipo de dados CIPCONTROLCFG

Tipo de dados CIPSTATUS

Tipo de dados CIPTARGETCFG
