UIE (ativar interrupção)

A instrução UIE habilita uma interrupção do usuário específica.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
UIE
UIE
Parâmetros da UIE
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Habilitação da instrução.
  • TRUE: Inicia a operação de habilitação.
  • FALSE: Não executa a função.
IRQType
Entrada
UDINT
Use as palavras STI definidas.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UIE
Saída
BOOL
Status de linha (igual a Ativar).

Exemplos de UIE

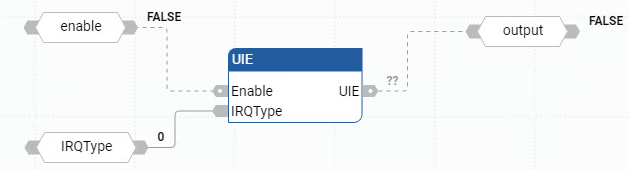

Exemplo de diagrama de blocos de função UIE
Exemplo de diagrama de blocos de função UIE
Exemplo de diagrama de ladder UIE
Exemplo de diagrama de ladder UIE

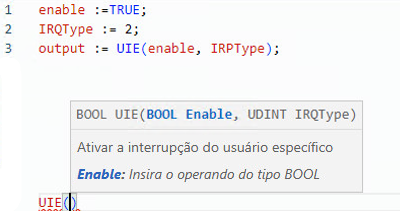

Exemplo de texto estruturado UIE
Exemplo de texto estruturado UIE
(* ST Equivalence: *)

TESTOUTPUT := UIE(TESTENABLE, 2) ;
Resultados
Resultados
