UID (desativar interrupção)

A instrução UID desabilita interrupções do usuário específicas.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
UID
UID
Parâmetros da UID
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Habilitação da instrução.
  • TRUE: Inicia a operação de desabilitação.
  • FALSE: Não executa a função.
IRQType
Entrada
UDINT
Use as palavras STI definidas.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UID
Saída
BOOL
Status de linha (igual a Ativar).

Exemplos de UID

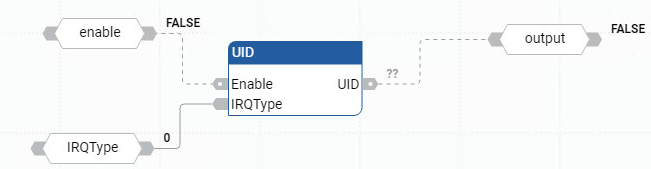

Exemplo de diagrama de blocos de função UID
Exemplo de diagrama de blocos de função UID
Exemplo de diagrama de ladder UID
Exemplo de diagrama de ladder UID
Exemplo de diagrama de ladder UID
Exemplo de diagrama de ladder UID

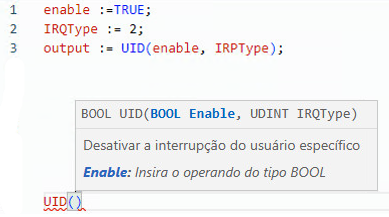

(* ST Equivalence: *)

TESTOUTPUT := UID(TESTENABLE, 2) ;

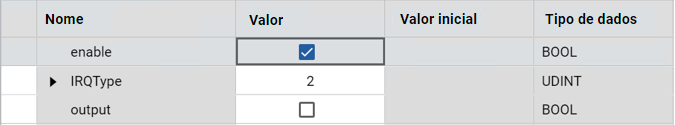

Resultados
Resultados
