SCALER (escala)

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da SCALER
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Executa a equação de escala FALSE: Não há nenhuma equação de escala Aplica-se apenas aos programas do diagrama de ladder.
Input	Entrada	REAL	Sinal de entrada. A entrada não é limitada por InputMin e InputMax. Para limitar a entrada, é necessária uma instrução LIM para condicionar a Entrada antes dela ser inserida à instrução SCALER.
InputMin	Entrada	REAL	Determine a inclinação e o valor de deslocamento.
InputMax	Entrada	REAL	Determine a inclinação e o valor de deslocamento.
OutputMin	Entrada	REAL	Determine a inclinação e o valor de deslocamento.
OutputMax	Entrada	REAL	Determine a inclinação e o valor de deslocamento.
Output	Saída	REAL	Saída dimensionada. A saída não fica limitada entre OutputMin e OutputMax.
ENO	Saída	BOOL	Ativar saída. Aplica-se apenas aos programas do diagrama de ladder.

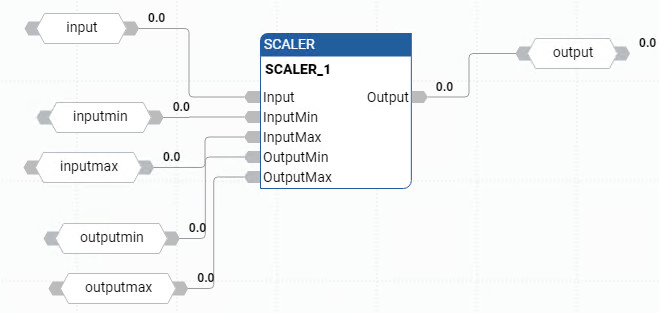

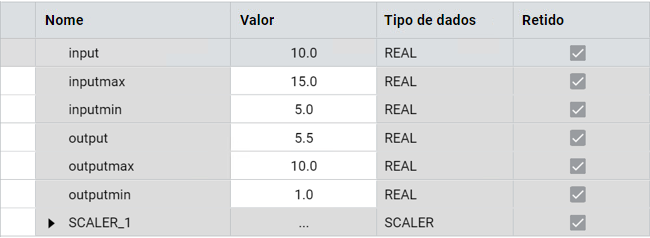

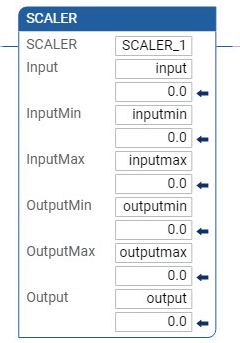

Exemplos de SCALER

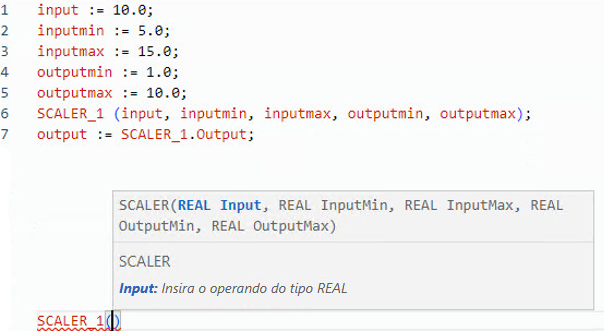

(* ST equivalence: SCALER1 is an instance of SCALER block *)

SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ;

Out_Temp := SCALER1.Output ;
