PWM (modulação por largura de pulso)

A instrução PWM liga ou desliga a saída de PWM para um canal PWM configurado.

Este bloco de instruções é usado com os controladores L20E e suporta um canal PWM usando o canal de saída 6 integrado.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E.

Parâmetros de PWM
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	Habilitação do bloco de instruções. Esse nível é acionado pelo bloco de instruções. TRUE: Atualiza Sts. O PWM é ativado ou desativado, dependendo do parâmetro de entrada On e da configuração válida. FALSE: Sts é apenas atualizado. O estado do PWM (ativo ou inativo) não é afetado.
On	Entrada	BOOL	Alterna a saída do PWM entre ON/Ativa ou OFF/Inativa. TRUE: A saída PWM está ativa ou continua ativa com a última configuração válida. O LED de saída fica ON quando o PWM está ativo, mesmo quando o ciclo de serviço está configurado como 0%. FALSE: A saída PWM está inativa, se a configuração também for válida.

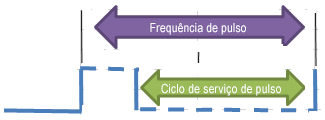

Freq	Entrada	UDINT	Frequência de pulso. 1 – 100.000 Hz
DutyCycle	Entrada	UINT	Ciclo de serviço de pulso. 0 – 1.000 (0% - 100%)
ChType	Entrada	UINT	Tipo de canal. 0: Integrado 1: Plug-in 2: Expansão
ChSlot	Entrada	UINT	Slot do canal. 0: Integrado
ChNum	Entrada	UINT	Número do canal. 0: PWM CH0
ENO	Saída	BOOL	Ativar saída. Aplica-se apenas aos programas do diagrama de ladder.
Sts	Saída	UINT	Códigos de status de PWM: 00: Bloco de função não habilitado (nenhuma operação). 01: Configuração de PWM bem-sucedida 02: Ciclo de serviço inválido 03: Frequência inválida 04: Tipo de canal inválido 05: Slot de canal inválido 06: Número de canal inválido 07: Catálogo inválido. O recurso PWM não é compatível com o catálogo em uso

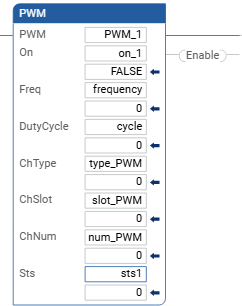

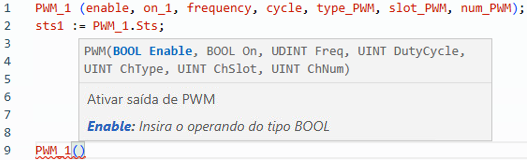

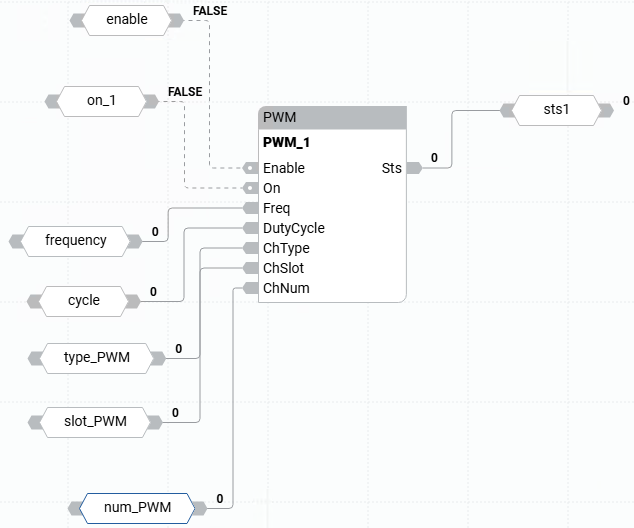

Exemplos de PWM
