LIM
LIM é um alarme com histerese em um valor REAL para limites altos e baixos. Uma histerese é aplicada em limites altos e baixos. O delta da histerese usado para limite alto ou baixo é metade do parâmetro EPS.
Um alarme de Processo ocorre quando uma falha é recebida e processada pelo controlador. Os alarmes do nível de processo alertam você quando o módulo exceder os limites alto ou baixo configurados para cada canal.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder e texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
LIM
Parâmetro | Tipo do parâmetro | Tipo de dados | Descrição |
|---|---|---|---|
EN | Entrada | BOOL | Quando definida como true, a instrução é habilitada.
|
H | Entrada | REAL | Valor de limite alto. |
X | Entrada | REAL | A entrada é qualquer valor real. |
L | Entrada | REAL | Valor de limite baixo. |
EPS | Entrada | REAL | Valor de histerese (deve ser maior que zero). |
QH | Saída | BOOL | Alarme alto: TRUE se X exceder o limite superior H. |
Q | Saída | BOOL | Saída de alarme: TRUE se X estiver fora dos limites. |
QL | Saída | BOOL | Alarme baixo: TRUE se X estiver abaixo do limite baixo L. |
ENO | Saída | BOOL | Ativa a saída. Aplica-se aos programas do diagrama de ladder. |
Exemplos de LIM

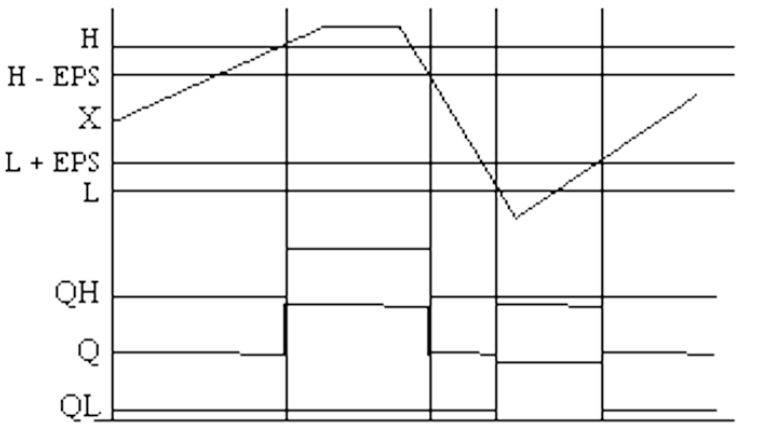

Exemplo de diagrama de temporização LIM

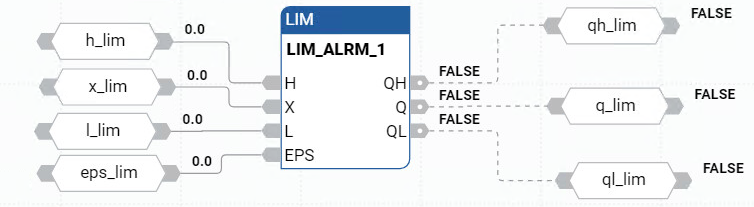

Exemplo de diagrama de blocos de função LIM

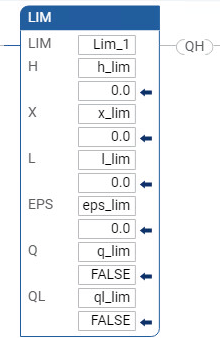

Exemplo de diagrama de ladder LIM

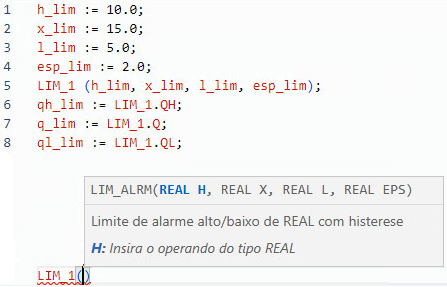

Exemplos de texto estruturado LIM

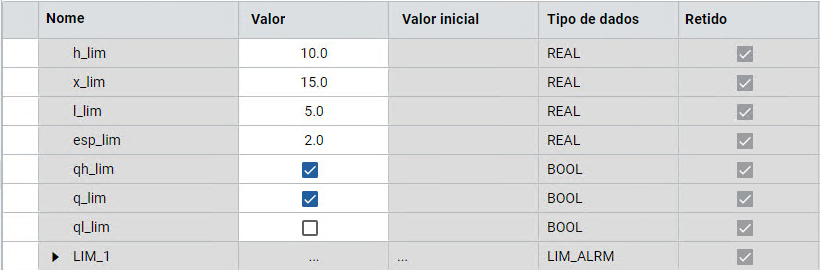

Resultados
