OSR (aumento monoestável)

A instrução OSR detecta uma borda ascendente de uma variável booleana. O bloco OSR define a saída Q para um ciclo quando CLK de entrada alterna de apagado para definido (ou seja, a borda ascendente é detectada em CLK de entrada).

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da OSR
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
CLK	Entrada	BOOL	Qualquer variável booleana. TRUE: Borda ascendente detectada, define Q como TRUE. FALSE: Nenhuma Borda ascendente detectada, define Q como FALSE.
Q	Saída	BOOL	TRUE: Quando CLK for TRUE. FALSE: Em todos os outros casos.

Exemplos de OSR

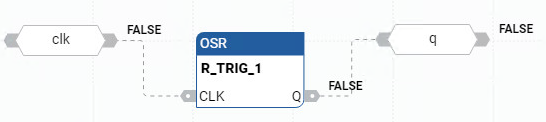

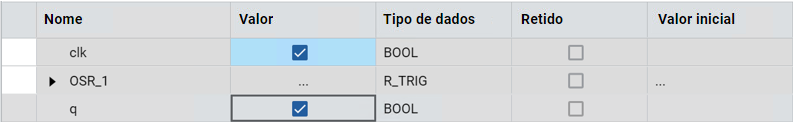

Exemplo de diagrama de blocos de função OSR

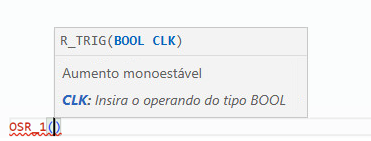

(* ST Equivalence: OSR1 is an instance of an OSR block *)

OSR1(cmd);

nb_edge := ANY_TO_DINT(OSR1.Q) + nb_edge;

Instruções de bit
