SUB (subtrair)

A instrução SUB subtrai um valor Inteiro, Real ou Hora de outro valor Inteiro, Real ou Hora.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da SUB
Parâmetro	Tipo do parâmetro	Tipo de dados		Descrição
EN	Entrada	BOOL		Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
i1	Entrada	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Diminuendo em qualquer tipo de dados Integer, Real ou Time. Todas as entradas devem ser do mesmo tipo de dados.
i2	Entrada	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Subtraendo em qualquer tipo de dados Integer, Real ou Time. Todas as entradas devem ser do mesmo tipo de dados.
o1	Saída	SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD LINT ULINT LWORD REAL LREAL TIME	Diferença do diminuendo e do subtraendo em qualquer tipo de dados Integer, Real ou Time. A saída deve ter o mesmo tipo de dados que as entradas.
ENO	Saída	BOOL		Ativa a saída. Aplica-se aos programas do diagrama de ladder.

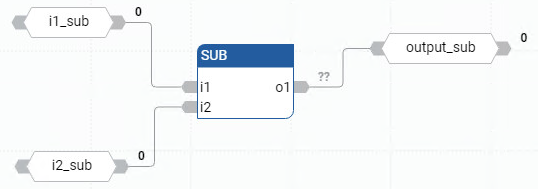

Exemplos de SUB

(* ST equivalence: *)
ao10 := ai101 - ai102;
ao5 := (ai51 - 1) - ai53;
