MUL (multiplicar)

A instrução MUL multiplica dois ou mais valores Inteiro ou Real.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da MUL
Parâmetro	Tipo do parâmetro	Tipo de dados		Descrição
EN	Entrada	BOOL		Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
i1	Entrada	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Fator em tipo de dados Inteiro ou Real. Todas as entradas devem ser do mesmo tipo de dados.
i2	Entrada	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT LINT LWORD REAL LREAL	Fator em tipo de dados Inteiro ou Real. Todas as entradas devem ser do mesmo tipo de dados.
o1	Saída	SINT USINT BYTE INT UINT WORD DINT	UDINT DWORD LINT ULINT LWORD REAL LREAL	Produto das entradas em tipo de dados Inteiro ou Real. Entrada e saída devem usar o mesmo tipo de dados.
ENO	Saída	BOOL		Ativa a saída. Aplica-se aos programas do diagrama de ladder.

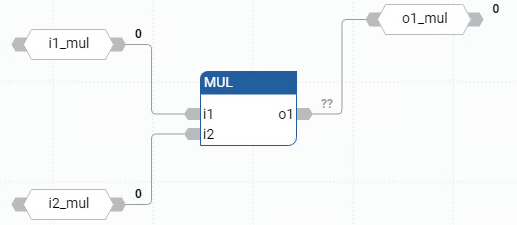

Exemplos de MUL

(* ST equivalence *)
ao10 := ai101 * ai102;
ao5 := (ai51 * ai52) * ai53;
