MOD (módulo)

A instrução MOD divide a entrada IN com a entrada de base e coloca o restante na saída MOD.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros da MOD
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
IN	Entrada	DINT	Qualquer valor inteiro com sinal.
Base	Entrada	DINT	Deve ser maior que zero.
MOD	Saída	DINT	Cálculo do módulo (base MOD da entrada)/retorna -1 se a base <= 0.
ENO	Saída	BOOL	Ativa a saída. Aplica-se aos programas do diagrama de ladder.

Exemplos de MOD

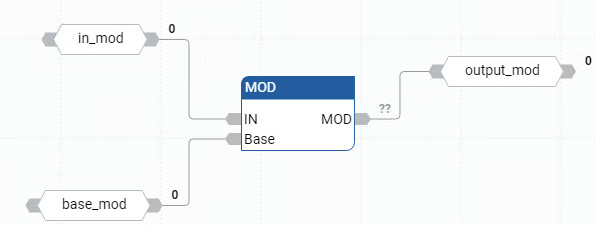

Exemplo de diagrama de blocos de função MOD

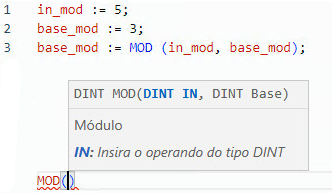

(* ST Equivalence: *)
division_result := (value / divider); (* integer division *)
rest_of_division := MOD (value, divider); (* rest of the division *)

Instruções matemáticas
