ADICIONAR

A instrução ADD acrescenta dois ou mais valores de Inteiro, Real, Hora ou String.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.

Parâmetros de ADD
Parâmetro	Tipo do parâmetro	Tipo de dados		Descrição
EN	Entrada	BOOL		Quando definida como true, a instrução é habilitada. TRUE: Executa a computação atual. FALSE: Não há computação. Aplica-se aos programas do diagrama de ladder.
i1	Entrada	SINT USINT BYTE INT UINT WORD DINT UDINT DWORD	LINT ULINT LWORD REAL LREAL TIME STRING	Adendo do tipo de dados Real, Hora ou String. Todas as entradas devem usar o mesmo tipo de dados.
i2	Entrada	SINT USINT BYTE INT UINT WORD DINT UDINT DWORD	LINT ULINT LWORD REAL LREAL TIME STRING	Adendo do tipo de dados Real, Hora ou String. Todas as entradas devem ser do mesmo tipo de dados.
o1	Saída	SINT USINT BYTE INT UINT WORD DINT UDINT DWORD	LINT ULINT LWORD REAL LREAL TIME STRING	Soma dos valores de entrada em formato de real, tempo ou string. Entrada e saída devem usar o mesmo tipo de dados.
ENO	Saída	BOOL		Ativa a saída. Aplica-se aos programas do diagrama de ladder.

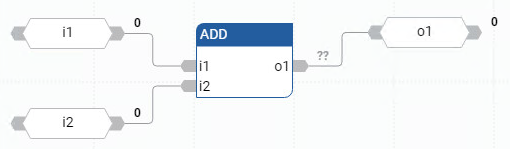

Exemplos de ADD

(* ST equivalence: *)
ao10 := ai101 + ai102;
ao5 := (ai51 + ai52) + ai53;
