ABS (valor absoluto)

A instrução ABS retorna o valor absoluto (positivo) de um valor real.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores Micro810, L20E, L50E e L70E.
ABS
ABS
Parâmetros da ABS
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
EN
Entrada
BOOL
Quando definida como true, a instrução é habilitada.
  • TRUE: Executa a computação atual.
  • FALSE: Não há computação.
Aplica-se aos programas do diagrama de ladder.
IN
Entrada
REAL
Qualquer valor real com sinal.
ABS
Saída
REAL
Valor absoluto (sempre positivo).
ENO
Saída
BOOL
Ativa a saída. Aplica-se aos programas do diagrama de ladder.

Exemplos de ABS

Exemplo de diagrama de blocos de função ABS
Exemplo de diagrama de blocos de função ABS
Exemplo de diagrama de ladder ABS
Exemplo de diagrama de ladder ABS

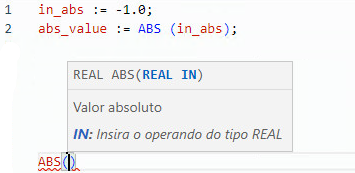

Exemplo de diagrama de texto estruturado ABS
Exemplo de diagrama de texto estruturado ABS
(* ST Equivalence: *)
            over := (ABS (delta) > range);
Resultados
Resultados
