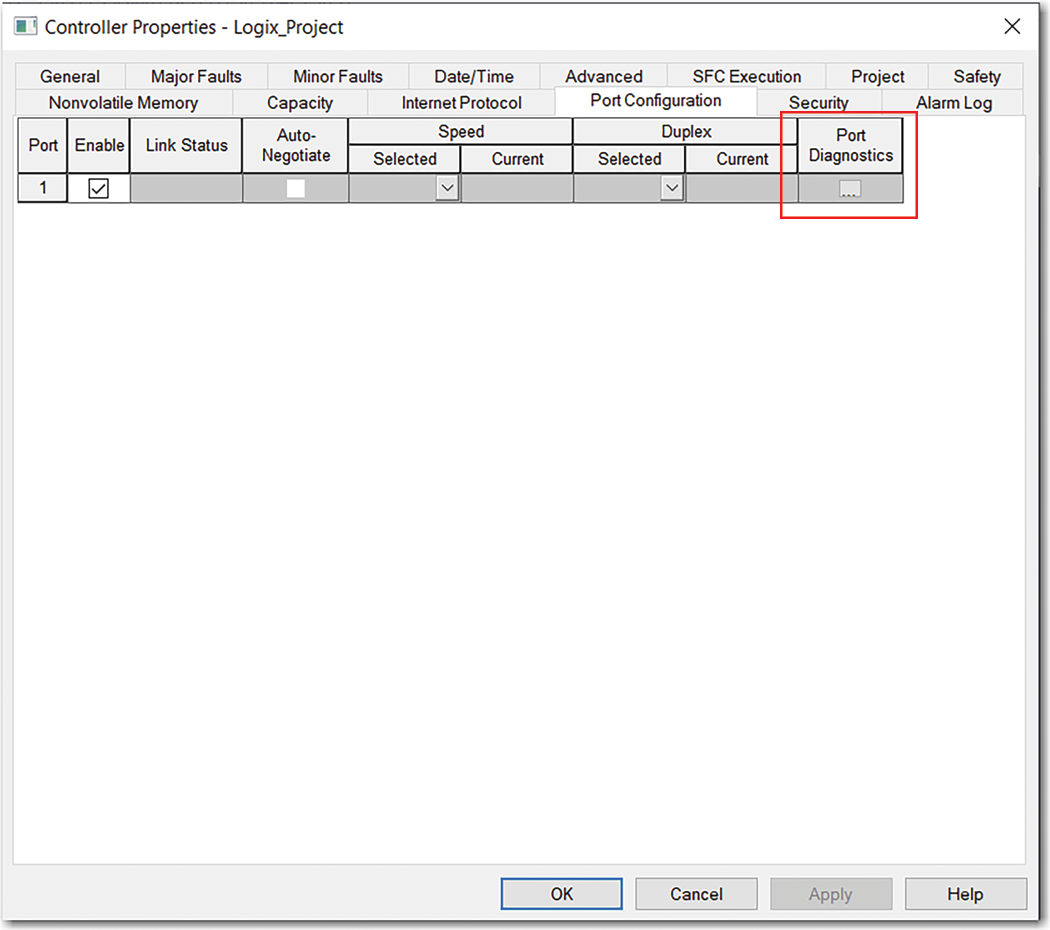

Port Diagnostics

오프라인 또는 온라인 상태이고 통신 오류가 발생한 경우에 Interface Counters 값에는 값이 지정되지 않습니다.

인터페이스가 수신한 옥텟 수를 표시합니다.

인터페이스로 전송한 옥텟 수를 표시합니다.

인터페이스가 수신한 유니캐스트 패킷 수를 표시합니다.

인터페이스에서 전송한 유니캐스트 패킷 수를 표시합니다.

인터페이스가 수신한 비-유니캐스트 패킷 수를 표시합니다.

인터페이스에서 전송한 비-유니캐스트 패킷 수를 표시합니다.

인터페이스가 수신했지만 폐기된 인바운드 패킷 수를 표시합니다.

인터페이스에서 전송했지만 폐기된 아웃바운드 패킷 수를 표시합니다.

오류가 포함되어 있는 인바운드 패킷 수를 표시합니다(폐기된 인바운드 패킷은 제외됨).

오류가 포함되어 있는 아웃바운드 패킷 수를 표시합니다(폐기된 아웃바운드 패킷은 제외됨).

알 수 없는 프로토콜을 가진 인바운드 패킷의 수를 표시합니다.

오프라인 또는 온라인 상태이고 통신 오류가 발생한 경우에 Media Counters 값에는 값이 지정되지 않습니다.

정수의 옥텟 길이를 가지고 있지 않은 수신 프레임의 수를 표시합니다.

FCS 확인을 통과하지 않은 수신 프레임의 수입니다.

정확하게 1회의 충돌이 발생했지만 성공적으로 전송된 프레임 수를 표시합니다.

복수의 충돌이 발생했지만 성공적으로 전송된 프레임 수를 표시합니다.

SQE 테스트 오류 메시지가 생성된 회수를 표시합니다.

정체로 인해 최초 전송 시도가 지연된 프레임의 수를 표시합니다.

패킷 전송으로의 512 비트타임 이후에 충돌이 감지된 회수를 표시합니다.

과도한 충돌로 인해 전송이 실패한 프레임의 수입니다.

내부 MAC 서브레이어 전송 오류로 인해 전송이 실패한 프레임 수를 표시합니다.

내부 MAC 서브레이어 수신 오류로 인해 인터페이스에서 수신이 실패한 프레임 수를 표시합니다.

프레임을 전송하려고 시도할 때 캐리어 감지 상태가 손실되었거나 어설션되지 않은 회수를 표시합니다.

허용되는 최대 프레임 크기를 초과하는 수신 프레임의 크기를 표시합니다.

Reset Counter를 클릭하면 모듈 인터페이스 및 미디어 카운트 값이 0으로 설정되고 대화상자 값이 현재 카운터 값으로 업데이트됩니다.

오프라인 상태이거나 온라인 상태에서 통신 에러가 발생하면 Reset Counter가 희미하게 나타납니다.
