고급 시간 동기화

Advanced Time Sync 대화상자는
Cip sync™
 시간 동기화와 관련된 정보를 표시합니다. 프로젝트가 온라인 상태이고 Date/Time 탭에서 Time Synchronization이 활성화된 경우에 한해 정보가 나타납니다.
중요: 정밀 시간 프로토콜(PTP) 소프트웨어
  • 제어 시스템 네트워크에서 Precision Time Protocol(정밀 시간 프로토콜)을 관리/업데이트하는 소프트웨어에 대한 액세스는 PTP를 포함한 산업용 제어 시스템 시간 관리에 대해 교육을 받은 사용자로 제한되어야 합니다. 여기에는 로크웰 오토메이션에서 제공하는 PTP 업데이트 툴 또는 기타 공개적으로 사용 가능한 PTP 관리 소프트웨어가 포함됩니다. 제어 시스템이 실행되는 동안 업데이트가 잘못되면 제어 시스템 작동이 중단될 수 있습니다(주요 폴트 및 일부 장치가 오프라인으로 전환됨).
  • 컨트롤러에서 PTP를 비활성화할 때 컨트롤러에 비활성화를 처리할 시간을 제공하려면 컨트롤러에서 WCT(WallClockTime)를 설정하기 전에 2초 지연을 사용하십시오. 그렇지 않으면 그랜드마스터 클럭이 WCT를 덮어쓸 위험이 있습니다.
Date/Time 탭에서 Advanced 탭을 클릭합니다.
컨트롤러 속성 날짜/시간 탭
이 이미지는 Controller Properties Date/Time 탭에서 Advanced 버튼이 있는 위치를 보여줍니다.
Advanced Time Sync 대화상자가 열립니다.

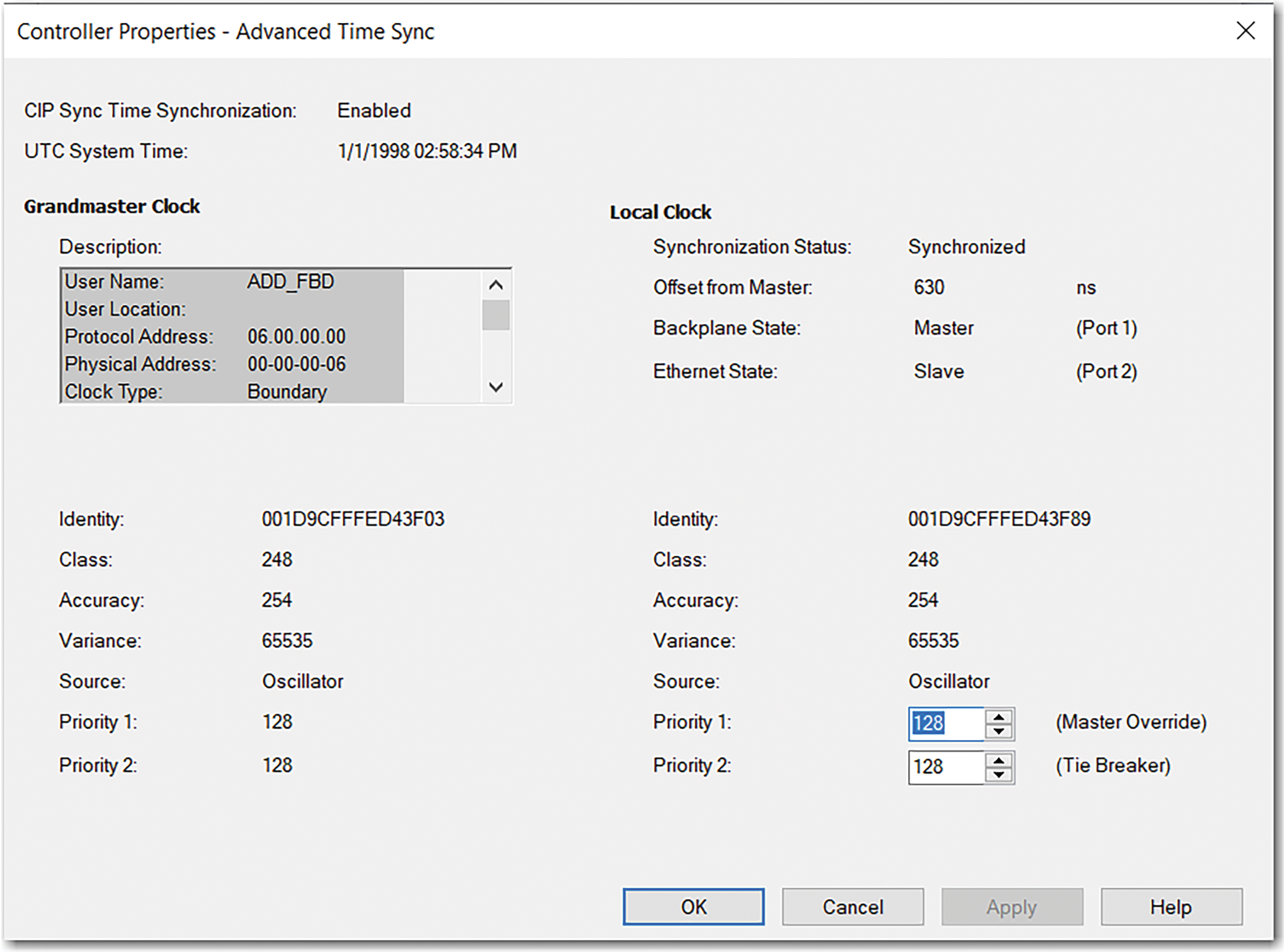

고급 시간 동기화
이 이미지는 Advanced Time Sync 탭을 보여줍니다.
고급 시간 동기화 파라미터
Grandmaster Clock
Description
Grandmaster 클럭에 대한 정보를 제공합니다. Grandmaster 장치의 벤더가 이 정보를 관리합니다. 다음 정보가 지정됩니다.
  • User Name
  • User Location
  • Protocol Address
  • Physical Address
  • Clock Type
  • Manufacturer Name
  • Model
  • Serial Number
  • Hardware Revision
  • Firmware Revision
  • Software Revision
  • Profile Identity
  • Physical Protocol
  • Network Protocol
  • 포트 번호
수직 스크롤 바를 사용해서 데이터를 확인하십시오.
Identity
Grandmaster 클럭의 고유 식별자를 표시합니다. 형식은 네트워크 프로토콜에 따라 달라집니다. 이더넷 네트워크는 MAC 주소를 식별자로 인코딩합니다.
Class
Grandmaster 클럭의 품질 측정값을 표시합니다. 값은 0…255의 범위로 정의되는데 0은 최상의 클럭을 나타냅니다.
Accuracy
PTP Epoch과 관련하여 Grandmaster 클럭의 예상 절대 정확도를 나타냅니다. 정확도는 25 nsec부터 시작해서 10 초를 또는 미정의 값으로 끝나는 점진적인 스케일로 지정됩니다. 정확도 값이 낮을 수록, 클럭 성능이 좋습니다.
Variance
Grandmaster 클럭의 고유 안정성 속성 측정값을 표시합니다. 값은 로그 단위의 오프셋으로 표현됩니다. Variance가 낮을 수록, 클럭 성능이 좋습니다.
Source
Grandmaster 클럭의 시간 원본을 표시합니다. 사용 가능한 값은 다음과 같습니다.
  • Atomic Clock
  • GPS
  • Radio
  • PTP
  • NTP
  • HAND set
  • Other
  • Oscillator
Priority 1 / Priority 2
시스템의 다른 클럭에 대한 Grandmaster 클럭의 상대적 우선 순위를 표시합니다. 우선 수위 값의 범위는 0…255입니다. 가장 높은 우선 순위는 0입니다. 두 가지 설정값의 기본값은 128입니다.
Local Clock
Synchronization Status
로컬 클럭을 Grandmaster 기준 클럭과 동기화되어 있는지 여부를 표시합니다. 슬래이브 상태이고 마스터로부터 업데이트를 수신하고 있는 포트가 1개 있는 경우에 클럭이 동기화됩니다.
Offset to Master
로컬 클럭과 Grandmaster 클럭 사이의 편차를 나노초 단위로 표시합니다.
Backplane State
백플레인의 현재 상태를 표시합니다. 사용 가능한 값: Initializing, Faulty, Disabled, Listening, PreMaster, Master, Passive, Uncalibration, Slave, None
Ethernet State
이더넷 포트의 상태를 표시합니다. 사용 가능한 값: Initializing, Faulty, Disabled, Listening, PreMaster, Master, Passive, Uncalibration, Slave, None
Identity
로컬 클럭의 고유 식별자를 표시합니다. 형식은 네트워크 프로토콜에 따라 달라집니다. 이더넷 네트워크는 MAC 주소를 식별자로 인코딩합니다.
Class
로컬 클럭의 품질에 대한 측정값을 표시합니다. 값은 0…255의 범위로 정의되는데 0은 최상의 클럭을 나타냅니다.
Accuracy
PTP Epoch과 관련하여 로컬 클럭의 예상 절대 정확도를 나타냅니다. 정확도는 25 nsec부터 시작해서 10 초를 또는 미정의 값으로 끝나는 점진적인 스케일로 지정됩니다. 정확도 값이 낮을 수록, 클럭 성능이 좋습니다.
Variance
로컬 클럭의 고유 안정성 속성 측정값을 표시합니다. 값은 로그 단위의 오프셋으로 표현됩니다. Variance가 낮을 수록, 클럭 성능이 좋습니다.
Source
로컬 클럭의 시간 원본을 표시합니다. 사용 가능한 값은 다음과 같습니다.
  • Atomic Clock
  • GPS
  • Terrestrial Radio
  • PTP
  • NTP
  • HAND set
  • Other
  • Oscillator
