안전 네트워크 번호의 수동 지정
수동 지정은 네트워크를 레이아웃하고 네트워크 다이어그램에 SNN을 넣을 때 유용합니다. 여러 프로젝트에서 SNN을 복사하고 붙여넣는 것보다 다이어그램에서 SNN을 확인하는 것이 더 쉬울 수 있습니다.
다음과 같은 경우 SNN을 수동으로 지정해야 합니다.
- 이미 SNN이 설정된CIP Safety™서브넷에 하나 이상의 컨트롤러 포트가 있는 경우.
- 안전 프로젝트를 동일한 라우팅 가능CIP™Safety 시스템 내에 설치된 다른 하드웨어로 복사하는 경우.
중요:
SNN을 자동 또는 수동으로 지정하는 경우 시스템 확장으로 인해 SNN 및 고유 노드 참조 조합의 중복이 발생하지 않는지 확인하십시오.
프로젝트에 중복되는 SNN 및 고유 노드 참조 조합이 있을 경우 경고가 나타납니다. 프로젝트를 계속 검증할 수 있지만, 로크웰 오토메이션은 중복 조합을 해결할 것을 권장합니다.
그러나 SNN과 노드 주소는 같고 프로젝트에는 없는 안전 장비가 라우팅 가능 안전 네트워크에 있을 수 있습니다. 이 경우 이러한 안전 정비는 Logix Designer 애플리케이션에 알려지지 않기 때문에 경고가 나타나지 않습니다.
서로 다른 두 장비의 노드 참조가 같을 경우 안전 시스템은 한 장비가 수신했지만 원래는 다른 장비용으로 의도되었던 패킷을 감지할 수 없습니다.
중복된 고유 노드 참조가 있을 경우 시스템 사용자가 안전하지 않은 조건이 발생할 수 없다는 것을 입증해야 합니다.
컨트롤러 SNN을 수동 지정으로 변경하는 방법은 다음과 같습니다.
- Online 도구 모음에서 Controller Properties 아이콘을 클릭합니다.
- Controller Properties 대화상자에서 Safety 탭을 클릭합니다.
- Safety 탭에서 변경하려는 포트의 SNN(안전 네트워크 번호) 오른쪽에 있는 타원형 버튼을 클릭합니다.

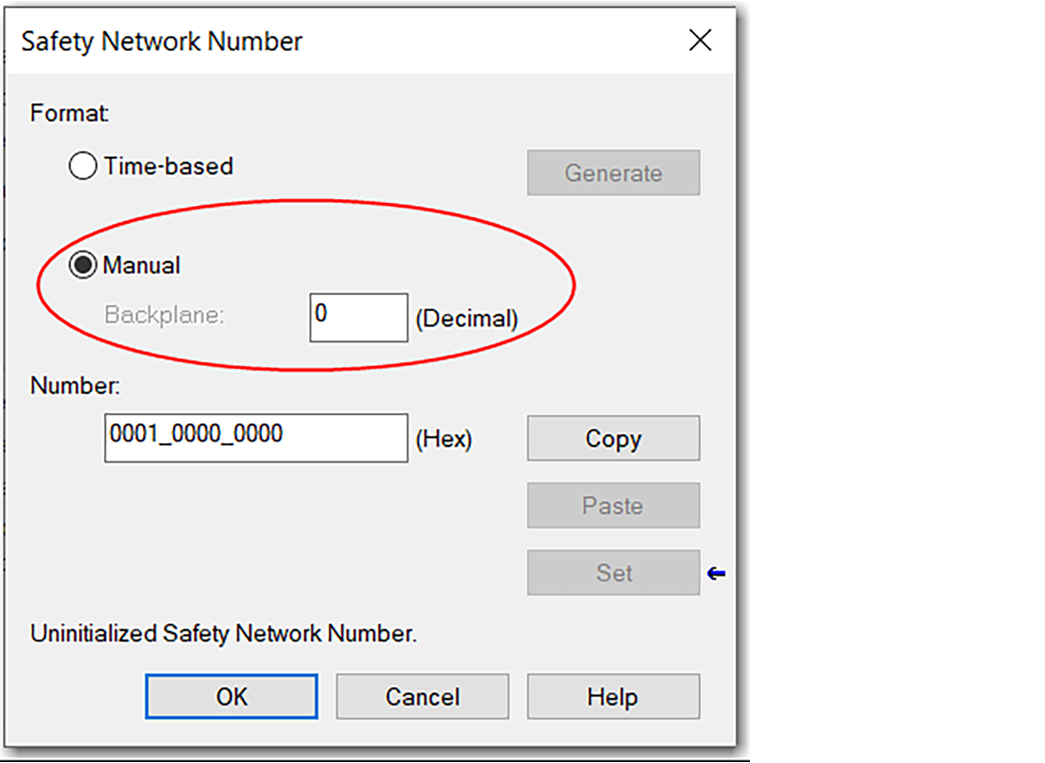

- Safety Network Number 대화상자에서 Manual을 선택합니다.
- SNN 값을 1~9999(10진수) 중 하나로 입력한 다음 OK를 클릭합니다.
