SSI 보기

SSI는 Device Definition 대화상자에서 Encoder Type 파라미터로 SSI를 선택한 경우에만 사용 가능합니다.

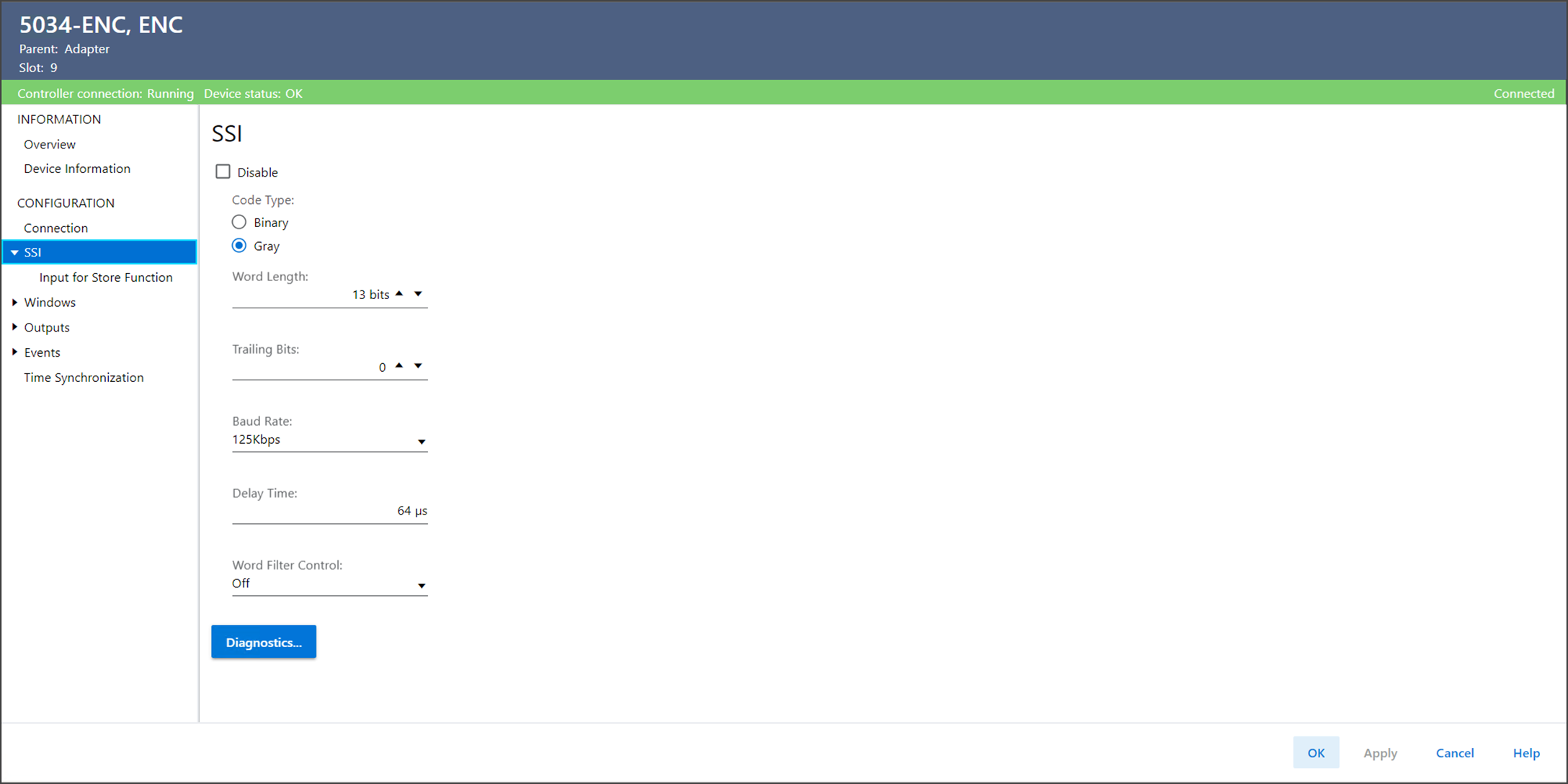

SSI 보기 예
SSI 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Disable
SSI 입력을 활성화 또는 비활성화합니다. SSI 입력이 비활성화되면 모듈이 클럭 신호 출력을 멈춥니다.
Code Type
SSI 센서의 코드 유형을 결정합니다.
  • 이진수
  • Gray – 이 옵션을 선택하면 Gray to Binary 변환이 항상 활성화됩니다.
    I.SSI00.Data
    에는 Gray to Binary 변환 이후의 값이 포함되고
    I.SSI00.RawData
    에는 수신된 원본 데이터가 포함됩니다.
Word Length
수신된 시리얼 데이터 워드의 길이를 비트 단위로 결정합니다.
Trailing Bits
I.SSIxx.Data를 가져오기 위해 SSI 원시 데이터에서 오른쪽으로 이동할 비트 수를 결정합니다.
Baud Rate
SSI 데이터 클럭의 속도를 결정합니다.
  • 125K
  • 250K
  • 500K
  • 1M
  • 2M
Delay Time
연속 SSI 데이터 워드 사이의 지연을 마이크로초 단위로 결정합니다.
Word Filter Control
실시간 현재 SSI 데이터 워드를 업데이트하기 위해 모듈이 SSI 센서로부터 수신하는 연속하는 SSI 데이터 워드의 해당 수를 결정합니다.
  • Off
  • Low(2개 연속 값)
  • Med(3개 연속 값)
  • High(4개 연속 값)
  • Max(5개 연속 값)
Diagnostics
진단 정보가 포함된 Diagnostics 대화상자를 엽니다.

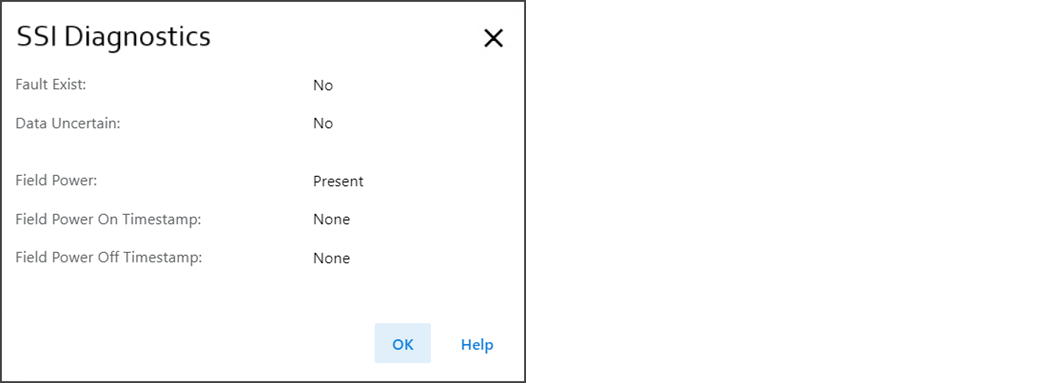

SSI 진단

SSI Diagnostics를 보려면 SSI 보기에서 Diagnostics를 선택하십시오.
SSI Diagnostics 예
