Overview 보기

Overview를 사용하면 장치 유형, 개정, 전자 키, 연결 및 기타 장치별 값을 포함한 장치 정의를 볼 수 있습니다.

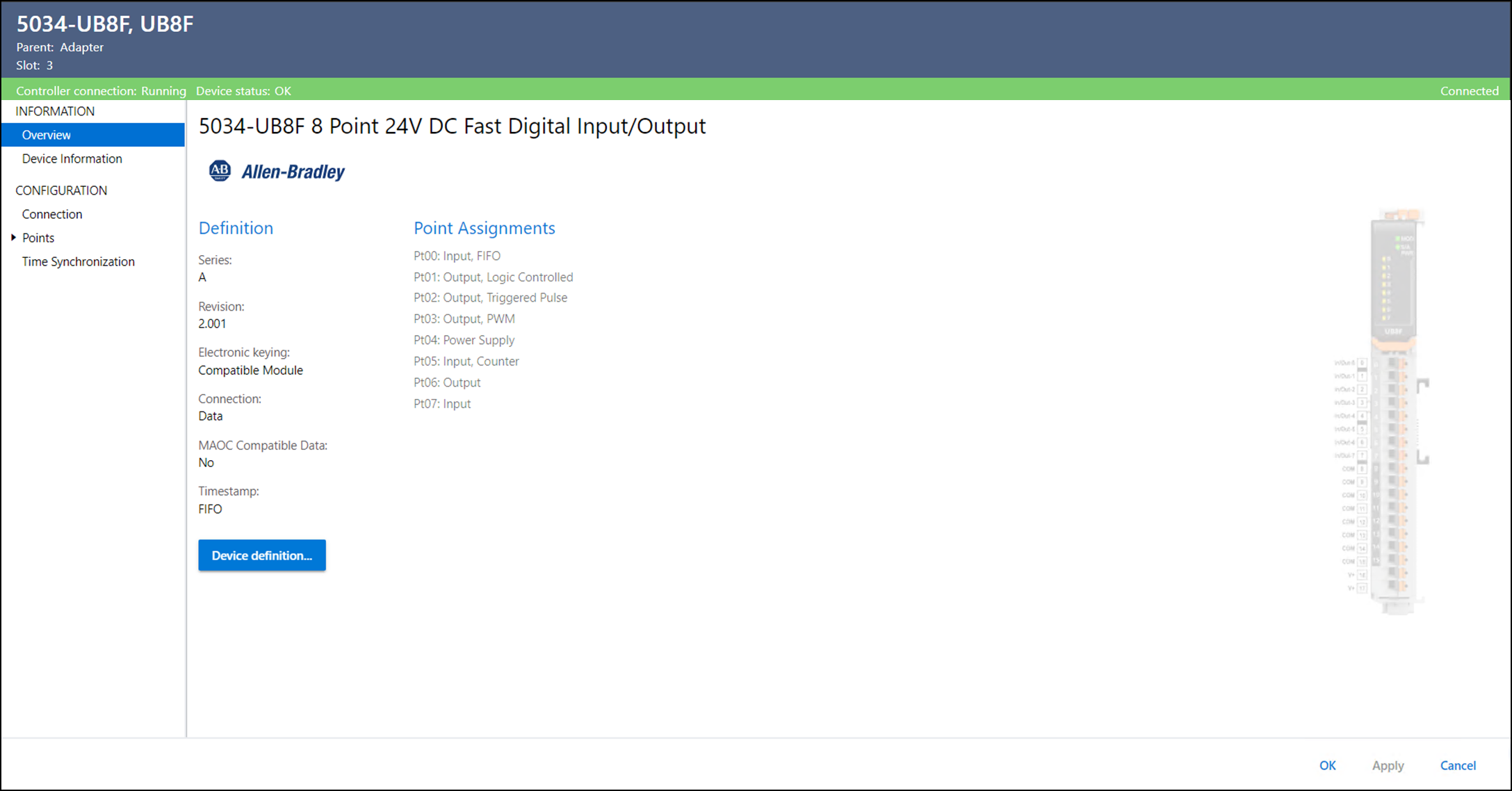

Overview 보기 예
Overview 보기에는 다음과 같은 파라미터가 포함됩니다.
파라미터
설명
Series
장치의 시리즈를 표시합니다.
Revision
장치의 버전을 표시합니다.
Electronic Keying
장치에 사용되는 Electronic keying을 표시합니다.
Connection
연결 유형과 통신 형식을 표시합니다.
MAOC Compatible Data
데이터가 Motion Arm Output Cam(MAOC) 명령어와 호환되는지 여부를 지정합니다.
데이터가 MAOC와 호환되지 않는 경우, 이 모듈을 MAOC 명령어와 함께 사용할 수 없습니다.
Yes를 선택하면 일부 포인트 지정 옵션을 사용할 수 없습니다.
Timestamp
디지털 입력 이벤트에 대해 타임스탬프 정보가 저장 및 보고되는 방법을 지정합니다.
  • Per Point – Digital Input, Timestamp only로 구성된 포인트에 대해 타임스탬프 기능을 활성화합니다. 포인트당 최대 2개의 입력 전환에 대한 타임스탬프를 기록합니다. 하나는 꺼짐에서 켜짐으로의 전환을, 다른 하나는 켜짐에서 꺼짐으로의 전환을 기록합니다. 이 타임스탬프는 포인트 단위로 입력 태그에서 보고됩니다.
    이 옵션은 MAOC Compatible Data가 No로 설정된 경우에만 사용 가능합니다.
  • FIFO – Digital Input, FIFO 전용으로 구성된 포인트에 대해 타임스탬프를 활성화합니다. 최대 256개의 타임스탬프 이벤트에 대해 온보드 버퍼에 복수의 입력 포인트에 대한 타임스탬프를 기록합니다. 이벤트는 순서대로(선입선출) 기록 및 검색되어 다중 고속 전환을 정확하게 추적할 수 있습니다.
    이 옵션은 다음 조건 중 하나라도 해당되는 경우에만 사용 가능합니다.
    • Connection이 Data 또는 Listen Only Data로 설정됩니다.
    • MAOC Compatible Data가 No로 설정됩니다.
  • None – 타임스탬프 기능을 비활성화합니다 . 모듈은 Data 연결에서 입력 포인트에 대한 타임스탬프를 기록하지 않습니다 .
    이 옵션은 MAOC Compatible Data가 Yes로 설정된 경우에만 사용 가능합니다.
Points Assignments
각 포인트에 지정된 작동 모드를 표시합니다.
Device Definition
Device Definition 대화상자를 열어 버전, Electronic Keying, 포인트 모드 및 기타 장치별 값을 변경합니다.
