Channels 보기
Channels 창은 모든 모듈 채널에 대한 설정 값의 개요를 보여줍니다.
팁:
모든 채널 구성이 Channels 보기에 포함되는 것은 아닙니다. 채널 설정의 전체 세트를 보거나 변경하고 채널의 진단 정보를 보려면 Chxx 보기를 사용하십시오.
이 보기에서 모든 채널에 대해 다음 작업을 수행할 수 있습니다.
- 원할 경우 채널 비활성화
- 입력 범위 변경
- 노치 필터 설정
- 단선 감지 활성화 또는 비활성화
- 엔지니어링 단위로 스케일링 설정 및 모든 구성 다시 계산하기
- 디지털 필터 설정
- 알람 비활성화

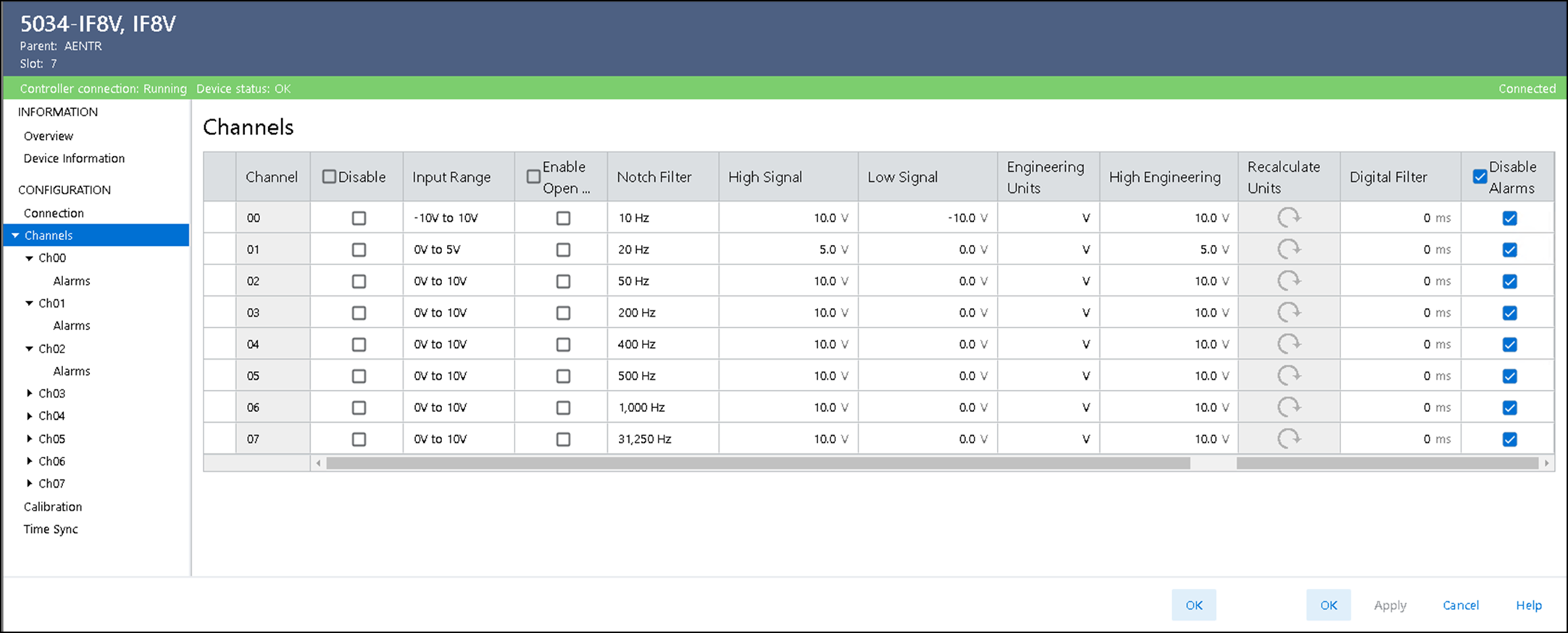

Channels 보기 예
Chxx 보기
Chxx 보기(여기에서, xx는 채널 번호를 나타냄)는 해당 채널에 사용 가능한 설정 옵션을 보여줍니다.
이 보기에서 다음 작업을 수행할 수 있습니다.
- 원할 경우 채널 비활성화
- 입력 범위 변경
- 노치 필터 설정
- 단선 감지 활성화 또는 비활성화
- 엔지니어링 단위로 스케일링 설정 및 모든 구성 다시 계산하기
- 디지털 필터 설정
- 채널 진단 정보 보기
팁:
알람 파라미터를 래치하고 설정하려면 Alarms 보기로 이동하십시오.

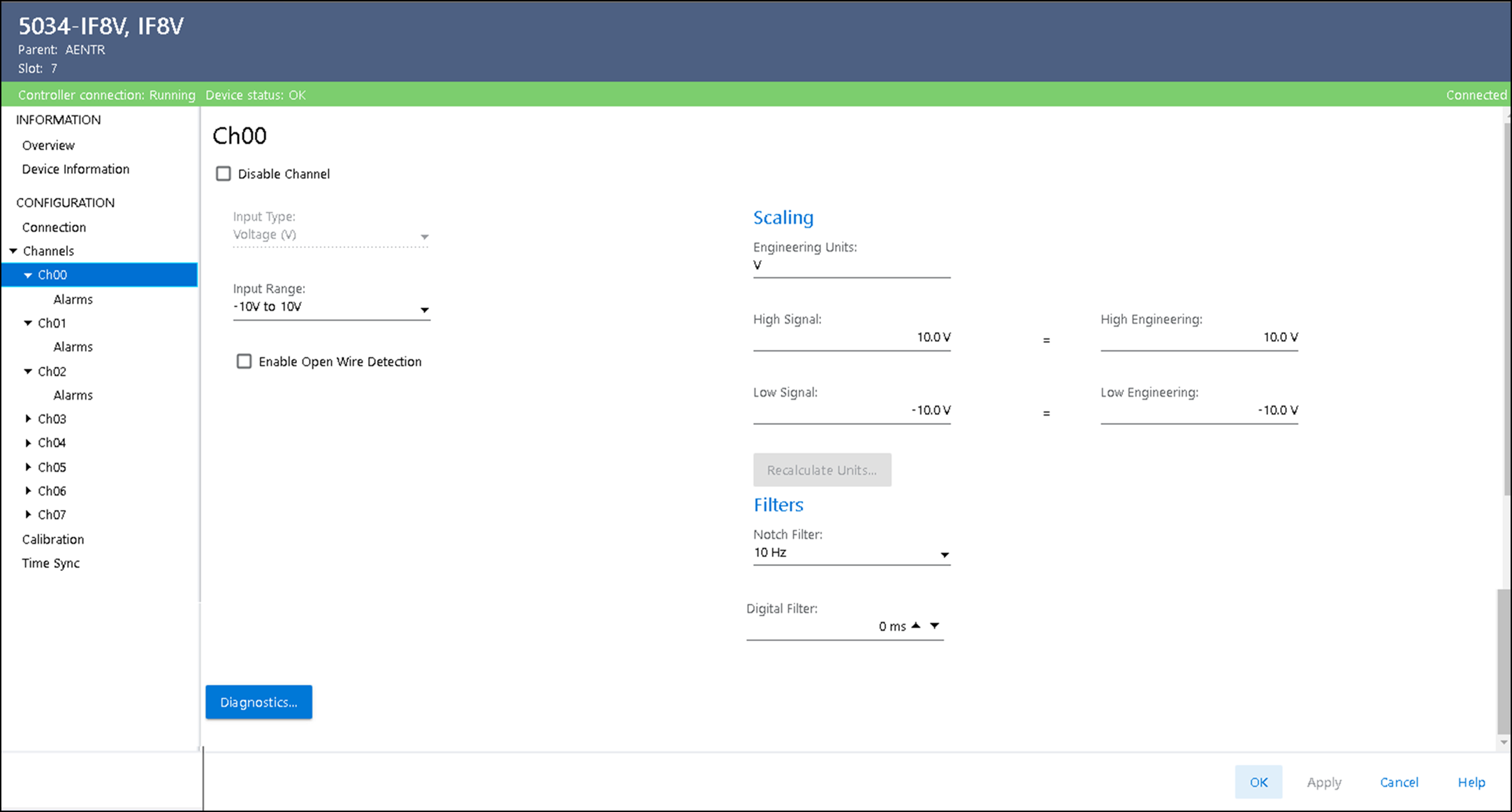

Chxx 보기 예
Recalculate Units
Recalculate Units를 사용하면 스케일링 변경 후 모든 설정을 Engineering 단위로 재계산할 수 있습니다. 다음을 고려하십시오.
- Recalculate Units 옵션은 스케일링 설정이 변경될 때 활성화됩니다.
- Recalculate Units 옵션을 선택하면, 변경하기 전에 확인할 수 있도록 새 스케일링 구성에 따라 다시 계산된 새 값이 이전 값과 함께 표시됩니다.
- "Yes"를 선택하여 변경을 진행하면 새로운 값이 설정되지만 "Apply/OK"을 선택하면 적용됩니다.
- "No"를 선택하여 변경을 취소하면 기존 값이 그대로 유지됩니다. Recalculate Units를 다시 선택하거나 새 스케일링에 따라 이러한 설정을 수동으로 변경할 수 있습니다.

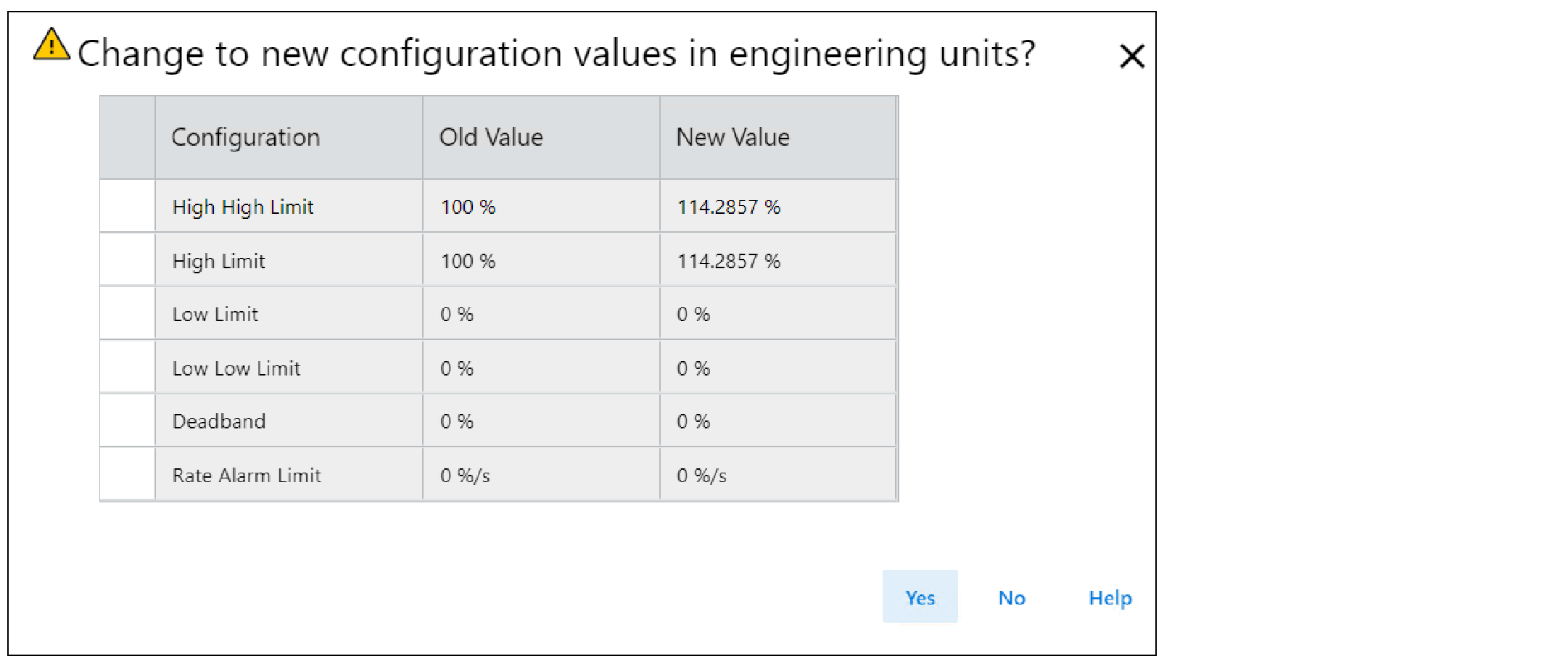

Recalculate Units 예
Channelxx Diagnostics
모듈과 연결되었을 때 채널 진단 정보를 표시합니다. 모듈과 온라인 상태인 경우, Chxx 보기의 Diagnostics 를 선택하여 진단 정보를 확인합니다.
Channelxx Diagnostics 예
Alarms 보기
입력 모듈의 각 채널에는 Alarms 보기가 있습니다. 이 보기에서 다음 작업을 수행할 수 있습니다.
- 모든 알람을 비활성화합니다.
- 래칭을 활성화/비활성화하고 프로세스 알람에 대한 알람 제한을 설정합니다.
- High High
- High
- Low
- Low Low
- Deadband
- 래칭을 활성화/비활성화하고 속도 알람의 제한을 설정합니다.팁: 속도 알람 제한 0.0은 속도 알람을 비활성화합니다.

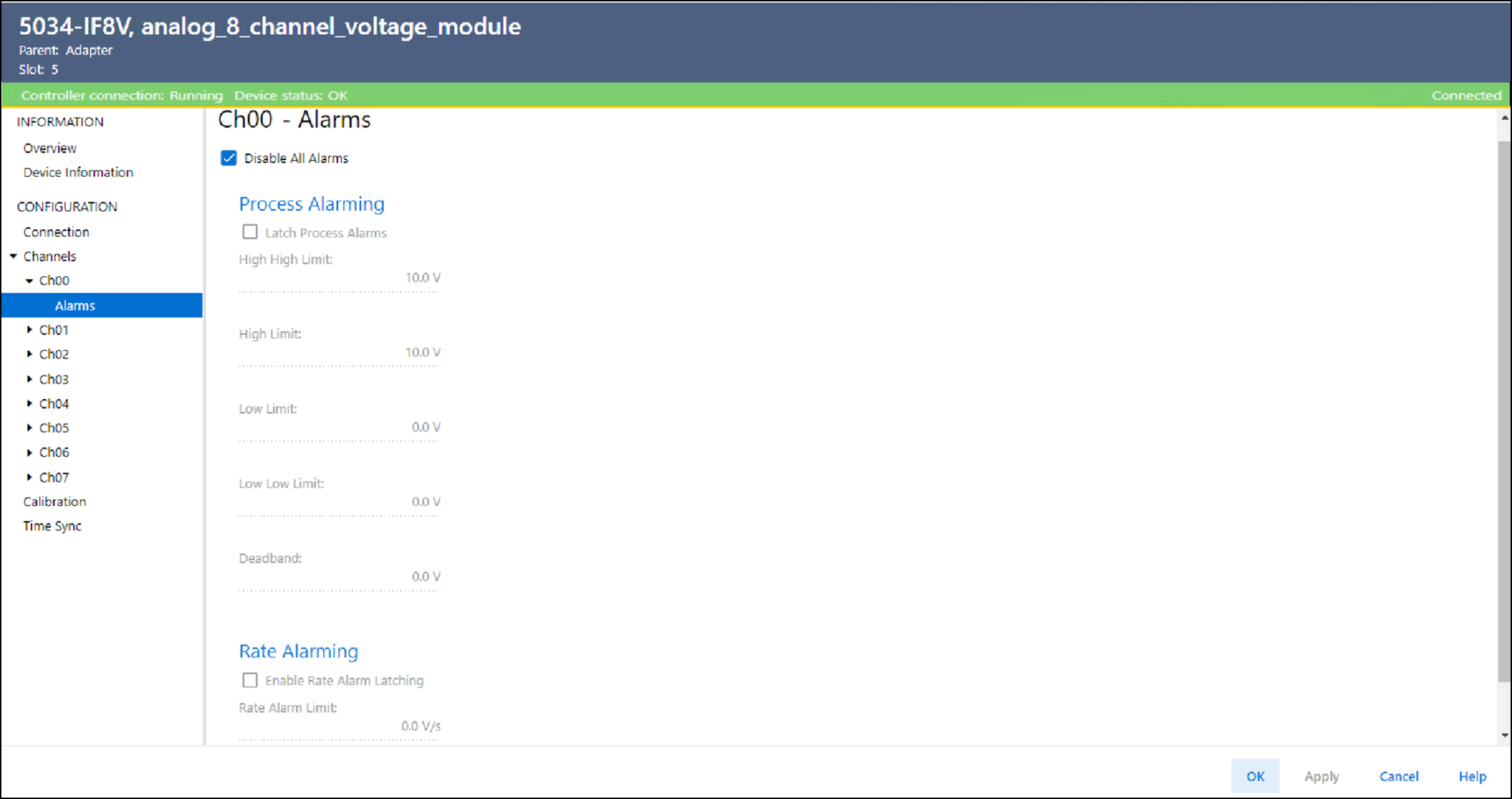

Chxx - Alarms 보기 예
