5034-IF8C 및 5034-IF8CXT 아날로그 8 입력 전류 모듈

기술 사양 - 5034-IF8C, 5034-IF8CXT
항목	5034-IF8C, 5034-IF8CXT
전류 입력 범위	0~20mA 4~20 mA
입력 임피던스	전류: 75~115 Ω
모듈 변환 방식	시그마-델타
분해능, 전류⁽¹⁾ 50/60 Hz 노치 필터에서	16비트
25 °C(77 °F)에서 캘리브레이션 정확도	전류: 50/60 Hz 필터가 있는 0.1% 풀 스케일
전체 온도 범위에서 캘리브레이션 정확도 -25~+60 °C (-13~+140 °F)	전류: 50/60 Hz 필터가 있는 0.2% 풀 스케일
채널 당 가장 빠른 스캔 시간	0.4 ms
모듈 당 가장 빠른 스캔 시간	1.2 ms
입력 노치 필터(Hz) 선택	10, 20, 50, 60(기본값), 100, 200, 400, 500, 1000, 5000, 10000, 15625, 31250
입력 디지털 필터	1차 지연, 0 ms (기본값) 0~32,767 ms (32.767초)
HART 핸드헬드 규정 준수	지원되지 않음
최대 입력 과전압 보호	±32V DC
과전류 보호	예
과부하 상태의 데이터 값	풀 스케일, 과범위 플래그, 불확실한 데이터/잘못된 데이터
단선 감지 시간	전류: ≤ 1초
온보드 데이터 알람	예
Engineering 단위로 스케일링	예
실시간 채널 샘플링	예
데이터 형식	IEEE 754 32비트 소수
입력의 롤링 타임스탬프	예
(1) 노치 필터에 따라 달라집니다.

일반 사양 - 5034-IF8C, 5034-IF8CXT
항목	5034-IF8C, 5034-IF8CXT
입력 개수	8채널, 단일 종단 전류 모드
공칭 SA 전원 전압	24V DC
SA 전원 전압 범위	10~30V DC
공칭 SA 전원 전류	1.1 A
SA 전원 최대 전류	1.2 A
무부하 시 SA 전원 전류	11 mA
SA 역극성 보호	예
SSV 전압 범위	SA 공급 팔로우
최대 SSV 전류	1.0 A
SSV 단락 방지	예
최대 소비 전력 ⁽¹⁾	0.95 W
최대 열 방출 ⁽¹⁾	3.24 BTU/시간
RTB 유형 작업	250V(연속), 기본 절연 유형, 시스템 - 현장 SA(센서/엑츄에이터) 전원 및 입력 포트 사이에 절연 없음 개별 입력 포트 사이에 절연 없음
캘리브레이션	공장 보정됨 수동 캘리브레이션 지원, PointMax 아날로그 I/O 모듈 사용자 매뉴얼(Publication 5034-UM003) 참조
RIUP 지원	예
Cip sync	있음, 슬레이브 전용 일반 클럭
Electronic Keying	프로그래밍 소프트웨어를 통한 Electronic Keying
RTB 키 위치(슬롯)	2, 5, 8
RTB 지원됨	5034-RTB18, 5034-RTB18S, 5034-RTB24S
배선 카테고리⁽²⁾	2 - 신호 포트 2 - 전원 포트
배선 사양	PointMax I/O 시스템 사양 기술 데이터(Publication 5034-TD001)에서 탈착식 단자대의 배선 사양을 참조하십시오.
표시기	녹색/적색 모듈 상태 표시기 1개 녹색/적색 SA 전원 상태 표시기 1개 황색/적색 I/O 상태 표시기 8개
치수(HxWxD)	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
무게	43.0 g (1.51 oz.) – 5034-IF8C 45.0 g (1.59 oz.) – 5034-IF8CXT
외함 유형	없음(개방형)
북미 온도 코드	T4
UKEX/ATEX 온도 코드	T4
IECEx 온도 코드	T4
(1) 값은 60 °C(140 °F)에서 측정됩니다. 소비 전력은 온도에 따라 달라집니다. (2) 전도체 라우팅을 계획하려면 위의 전도체 카테고리 정보를 사용하십시오. 산업 자동화 배선 및 접지 가이드라인(Publication 1770-4.1)을 참조하십시오. 해당 시스템 레벨 설치 매뉴얼에 설명된 바에 따라 전선 연결 계획시 이 전선 분류 정보를 이용하십시오.

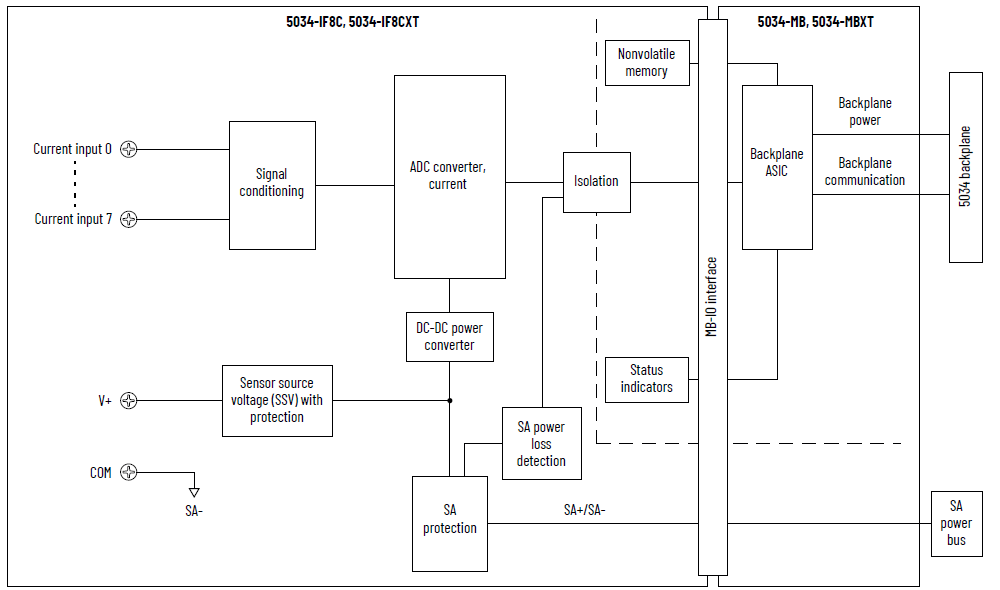

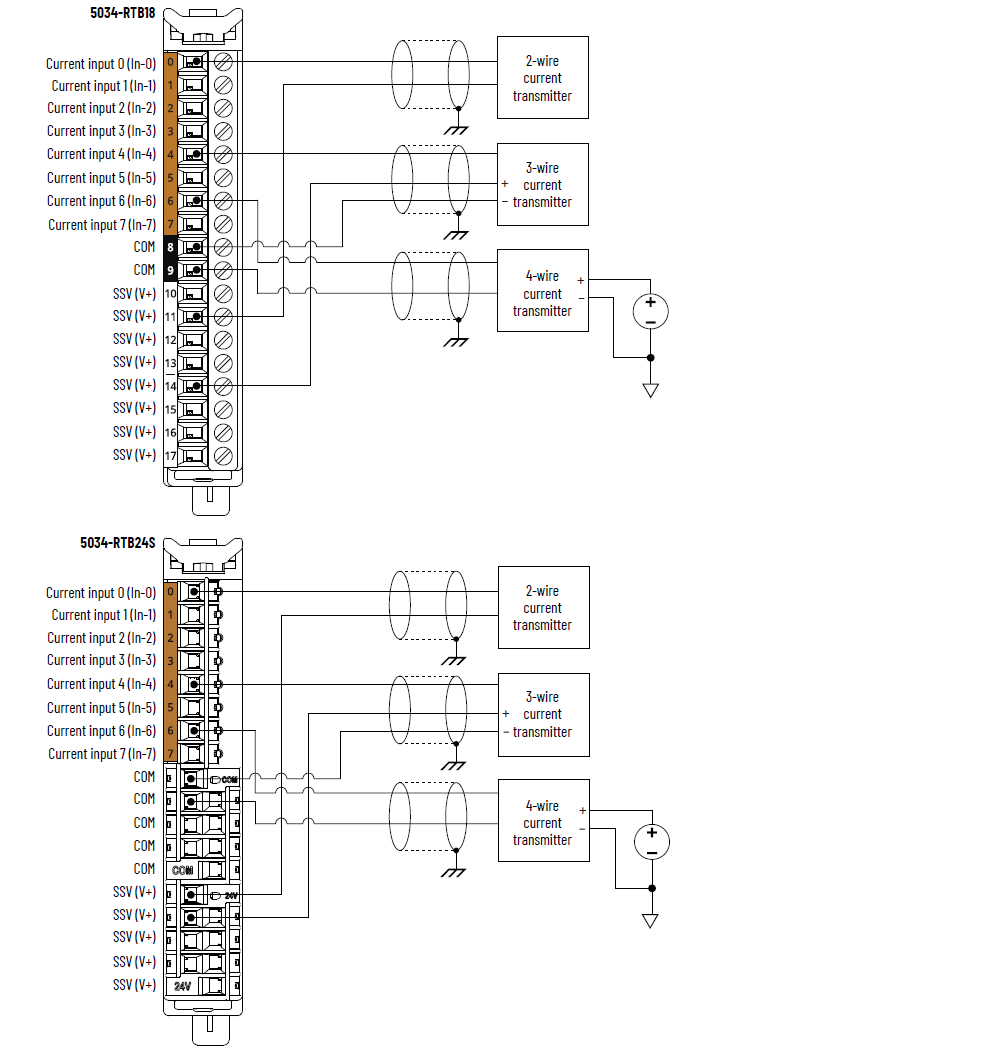

5034-IF8C 및 5034-IF8CXT 세부 사항
