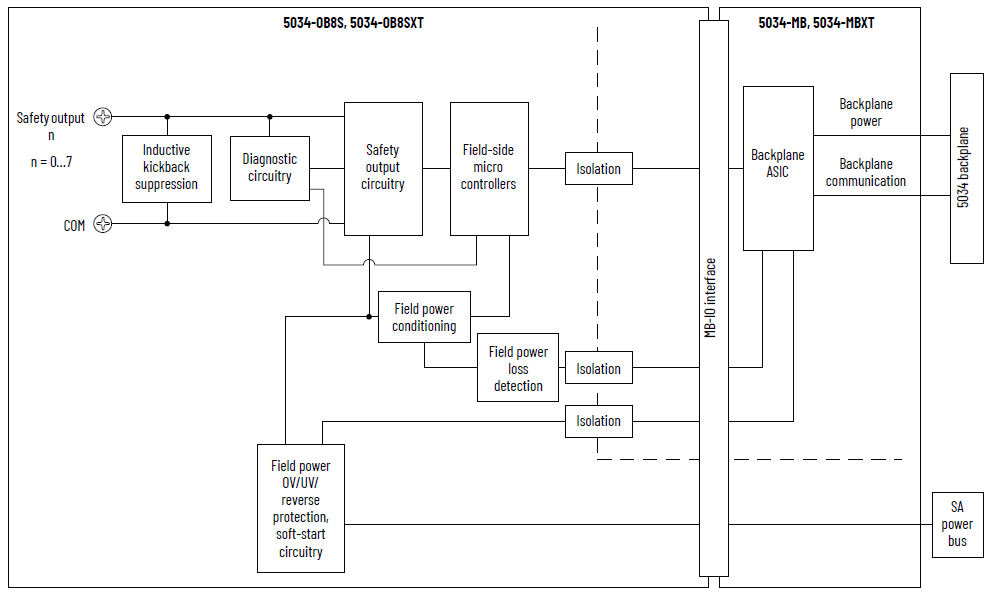

5034-OB8S 및 5034-OB8SXT 안전 디지털 8 출력 모듈

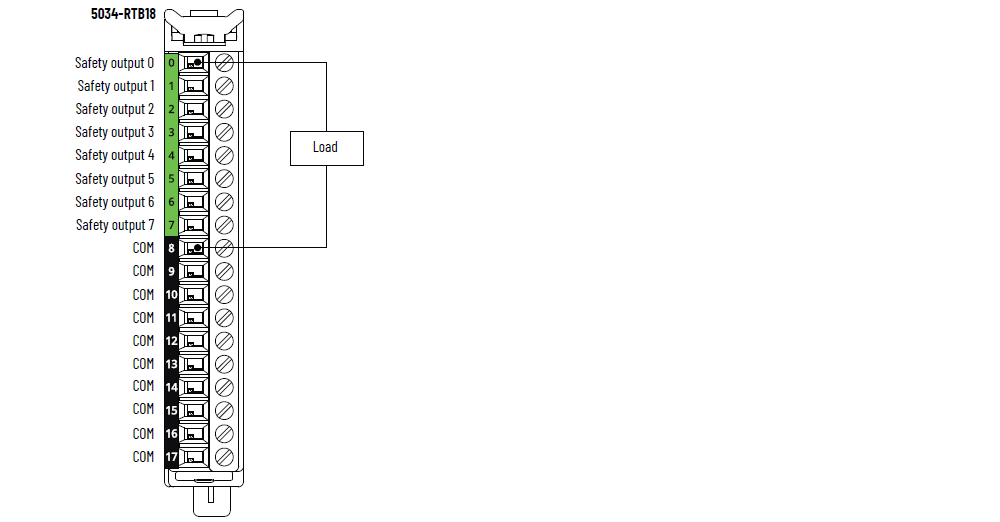

기능적 안전 애플리케이션에서 사용할 수 있는 5034-OB8S 및 5034-OB8SXT의 배선 다이어그램에 대한 자세한 예제는 PointMax 디지털 I/O 모듈 사용자 매뉴얼(Publication 5034-UM002)을 참조하십시오. 적합한 안전 애플리케이션 수준에 영향을 미칩니다. 배선 구성은 PointMax 안전 I/O 모듈이 적합한 안전 애플리케이션 레벨에 영향을 줍니다.

기술 사양 - 5034-OB8S, 5034-OB8SXT
항목	5034-OB8S, 5034-OB8SXT
온 상태 전압 범위	17.5~30V DC
켜짐 상태 전압 강하(최대)	0.5V DC @ 1 A
최대 오프 상태 전압	5V DC, 최소 10kΩ 부하
포인트당 최대 오프 상태 누설 전류	0.5 mA
포인트당 최대 출력 전류 정격	1 A @ 40 °C(104 °F) 0.5 A @ 60 °C(140 °F)
모듈당 총 출력 전류 정격	8 A @ 40 °C(104 °F) 4 A @ 60 °C(140 °F)
출력 당 허용되는 최대 필드 커패시턴스 제한	100 nF
출력 당 허용되는 최대 필드 인덕턴스 제한	1.2 H @ 0.5 A
꺼질 때 유도성 부하의 최대 출력 클램핑 전압	53V DC
포인트당 최대 서지 전류	50ms 동안 2.4A, 2초마다 반복 가능 모듈 정격 전류는 10A를 초과할 수 없습니다.
안전 등급⁽¹⁾	카탈로그 넘버 4 / PL e, EN ISO 13849-1에 따름, SIL 3, IEC 61508에 따름
SRT	6 ms
최대 안전 테스트 펄스 폭	0.7 ms
일반적으로 안전 테스트 펄스 기간	512 ms
개방 부하 감지 진단	Off 상태(수동으로 활성화 가능)
출력 과부하 감지	있음, 일반적으로 4A
높은 검출에 대한 출력 단락	안전 펄스 테스트 모드에서 있음
채널 간 단락 검출	안전 펄스 테스트 모드에서 있음
모듈 과열 감지	예
접지/과부하 보호에 대한 출력 단락	예
SA 공급 역전압 보호	예
최대 SA 공급 과전압 보호	60V DC
(1) 안전 모듈의 안전 애플리케이션 적합성 수준 및 안전 데이터는 PointMax 디지털 I/O 모듈 사용자 매뉴얼(Publication 5034-UM002)을 참조하십시오.

일반 사양 - 5034-OB8S, 5034-OB8SXT
항목	5034-OB8S, 5034-OB8SXT
모듈 당 출력	8
출력 타입	소싱
SA 전원 공칭 작동 공급 전압	24V DC
SA 전원 작동 전압 범위	18~30V DC
공칭 SA 전원 전류	8.1 A @ 40 °C (104 °F) 4.1 A @ 60 °C (140 °F)
최대 SA 전원 전류	8.1 A @ 40 °C (104 °F) 4.1 A @ 60 °C (140 °F)
무부하 시 SA 전원 전류	20mA @ 24V DC
최대 소비 전력	2.6 W @ 40 °C (104 °F) 1.4 W @ 60 °C (140 °F)
최대 열 방출	8.87 BTU/hr @ 40 °C (104 °F) 4.78 BTU/hr @ 60 °C (140 °F)
RTB 유형 작업	250V(연속), 기본 절연 유형, 시스템 - 현장 SA 전원 및 출력 포트 사이에 절연 없음 개별 출력 포트 사이에 절연 없음
RIUP 지원	예
Cip sync	있음, 슬레이브 전용 일반 클럭
Electronic Keying	프로그래밍 소프트웨어를 통한 Electronic Keying
RTB 키 위치(슬롯)	1, 5, 14
RTB 지원	5034-RTB18, 5034-RTB18S
배선 카테고리⁽¹⁾	2 - 신호 포트 2 - 전원 포트
배선 사양	PointMax I/O 시스템 사양 기술 데이터(Publication 5034-TD001)에서 탈착식 단자대의 배선 사양을 참조하십시오.
표시기	녹색/적색 모듈 상태 표시기 1개 녹색/적색 SA 전원 상태 표시기 1개 황색/적색 I/O 상태 표시기 8개
치수(HxWxD)	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
무게	46.0 g (1.62 oz.) – 5034-OB8S 49.0 g (1.73 oz.) – 5034-OB8SXT
외함 유형	없음(개방형)
북미 온도 코드	T4
UKEX/ATEX 온도 코드	T4
IECEx 온도 코드	T4
(1) 전도체 라우팅을 계획하려면 위의 전도체 카테고리 정보를 사용하십시오. 산업 자동화 배선 및 접지 가이드라인(Publication 1770-4.1)을 참조하십시오. 해당 시스템 레벨 설치 매뉴얼에 설명된 바에 따라 전선 연결 계획시 이 전선 분류 정보를 이용하십시오.

5034-OB8S 및 5034-OB8SXT 세부 사항
