5034-UB8 및 5034-UB8XT 디지털 8 입력/출력 모듈

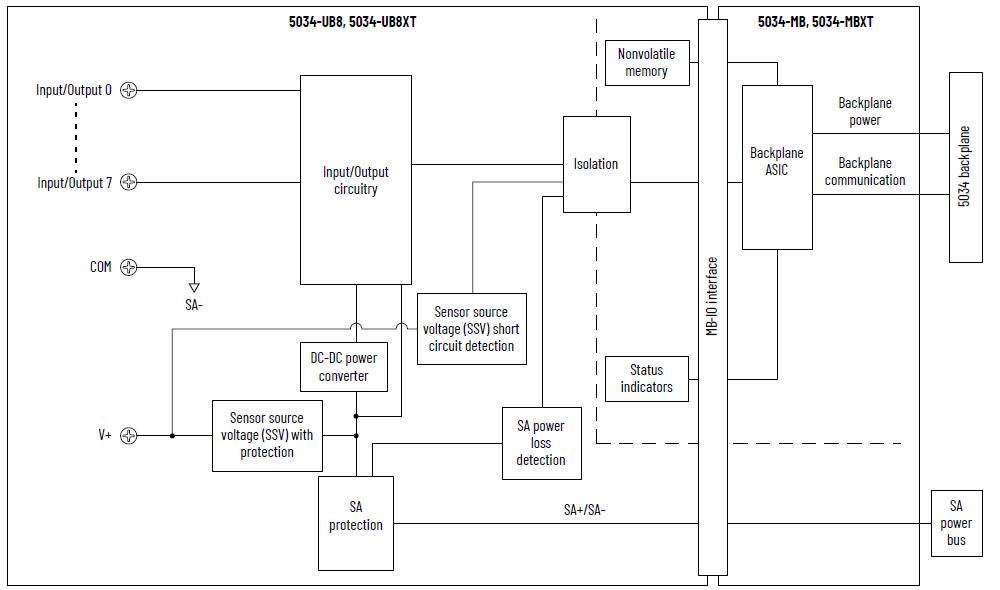

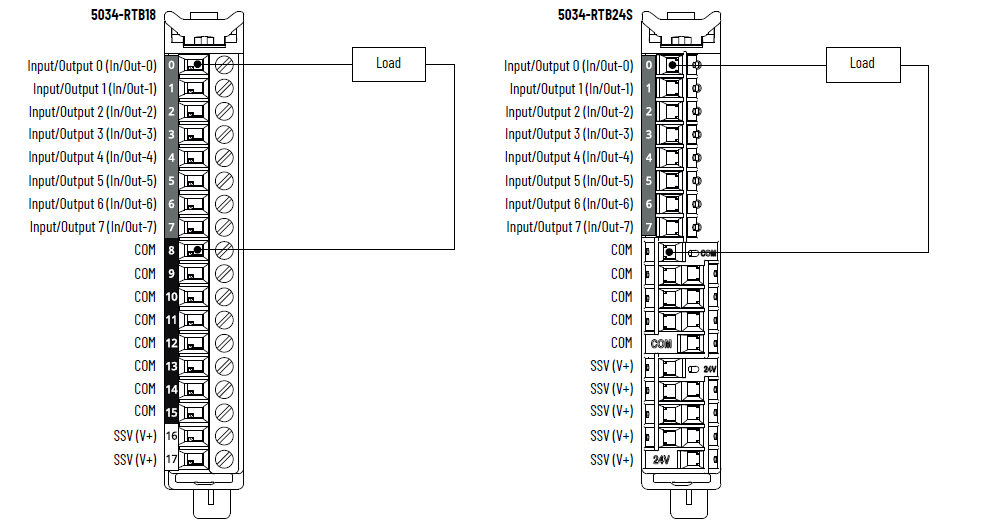

특히 혼합 입력/출력 구성에서 더 많은 COM/V+ 연결을 설정하려면 5034-RTB24S를 사용하거나 모듈 옆에 5034-MBPTM 또는 5034-MBPTMXT를 설치하십시오.

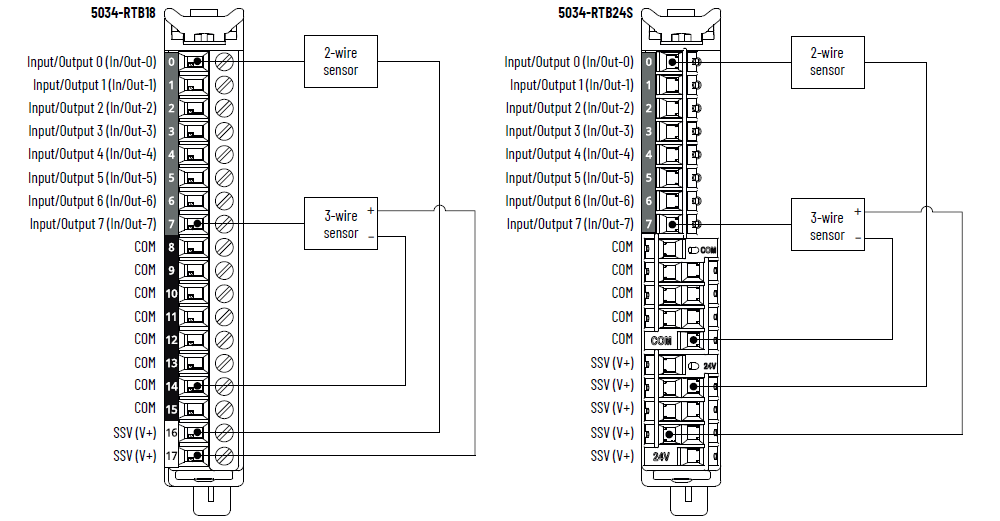

디지털 입력 모드로 설정된 포인트와 인터페이스되는 센서에 전원을 공급하는 경우에만 SSV(V+)를 사용하십시오.

기술 사양 - 5034-UB8, 5034-UB8XT – 입력
항목	5034-UB8, 5034-UB8XT
온 상태 전압 범위	10~30V DC
최소 온 상태 전류	2 mA
공칭 온 상태 전류	4.5 mA
최대 온 상태 전류	5 mA
최대 오프 상태 전압	5V DC
최대 오프 상태 전류	1.5 mA
최소 입력 임피던스	2 kΩ @ 10V DC
공칭 입력 임피던스	5.3 kΩ @ 24V DC
최대 입력 임피던스	15 kΩ @ 30V DC
최대 입력 지연 시간(나사에서 백플레인까지) Off에서 On으로 On에서 Off로	250µs
최소 입력 펄스 폭 Off에서 On으로 On에서 Off로	250µs
입력 필터 시간 Off에서 On으로 On에서 Off로	0 µs, 500 µs, 1 ms(기본값), 2 ms, 5 ms, 10 ms, 20 ms, 50 ms
단순 카운터, 카운터 주파수	0~f_max = 2000 Hz
입력의 타임스탬프(이벤트 시퀀스)	있음, ±200 µs 정확도
이벤트	지원되지 않음

기술 사양 - 5034-UB8, 5034-UB8XT – 출력
항목	5034-UB8, 5034-UB8XT
온 상태 전압 범위	10~30V DC
켜짐 상태 전압 강하(최대)	0.25V DC
포인트당 최소 온 상태 전류	1.0 mA
최대 오프 상태 전압 오프 상태 단선 감지 비활성화됨	5V DC, 1 mA 최소 부하
최대 오프 상태 전압 오프 상태 단선 감지 활성화됨	5V DC, 5 mA 최소 부하
포인트당 최대 오프 상태 누설 전류 오프 상태 단선 감지 비활성화됨	0.1mA
포인트당 최대 오프 상태 누설 전류⁽¹⁾ 오프 상태 단선 감지 활성화됨	0.5 mA
포인트당 최대 출력 전류 정격	0.5 A
모듈당 최대 출력 전류 정격	4 A
포인트당 최대 서지 전류	10ms 동안 1.2A, 3초마다 반복 가능
최대 허용 유도 부하	1.2 H
꺼질 때 유도성 부하의 출력 클램핑 전압	(SA 전압 + VCL)~0 VCL 값: 최소값은 -63V, 일반값은 -55V, 최대값은 -49V 자세한 정보는 PointMax 디지털 I/O 모듈 사용자 매뉴얼(Publication 5034-UM002)을 참조하십시오.
최대 출력 지연 시간(백플레인에서 나사까지) Off에서 On으로 On에서 Off로	150 µs @ 0.5 A
최소 펄스폭	200 µs
스케줄된 출력	지원됨, 정확도 ±100 μs
개방 부하 감지 진단	있음, 설정 가능(기본값은 꺼짐)
출력 단락/과부하 감지	예
출력 단락/과부하 보호	예
정격 등급	1.2 A 돌입 전류, 0.5 A 정격 전류, DC-14
프로그램 모드에서 포인트당 출력 상태	최종 상태 유지 On Off(기본값)
폴트 모드에서 포인트당 출력 상태	최종 상태 유지 On Off(기본값)
폴트 모드에서 포인트당 기간	1초 2초 5초 10초 Forever(기본값)
포인트당 폴트 모드 후 출력 최종 상태	On Off(기본값)
(1) 권장 부하 저항기 – 전자식 출력을 통해 누설 전류의 영향을 제한하기 위해 부하와 병렬로 부하 저항기를 연결할 수 있습니다. 24V DC 작동의 경우 트랜지스터 작동을 위해 5.6 kΩ, 0.5 W 저항기를 사용하십시오.

일반 사양 - 5034-UB8, 5034-UB8XT
항목	5034-UB8, 5034-UB8XT
입력/출력 수	채널 8개, 설정 가능, 싱킹 입력, 소싱 출력
공칭 SA 전원 전압	24V DC
SA 전원 전압 범위	10~30V DC
공칭 SA 전원 전류	4.1 A
SA 전원 최대 전류	4.2 A
무부하 시 SA 전원 전류	14mA
SA 역극성 보호	예
SSV 전압 범위	SA 공급 팔로우
최대 SSV 전류	0.8 A
SSV 단락 감지	예
최대 소비 전력 ⁽¹⁾	1.36 W
최대 열 방출 ⁽¹⁾	4.63 BTU/시간
RTB 유형 작업	250V(연속), 기본 절연 유형, 시스템 - 현장 SA(센서/엑츄에이터) 전원 및 입력/출력 포트 사이에 절연 없음 개별 입력/출력 포트 사이에 절연 없음
RIUP 지원	예
Cip sync	슬레이브 전용 일반 클럭
Electronic Keying	프로그래밍 소프트웨어를 통한 Electronic Keying
RTB 키 위치(슬롯)	1, 5, 8
RTB 지원	5034-RTB18, 5034-RTB18S, 5034-RTB24S
배선 카테고리⁽²⁾	2 - 신호 포트 2 - 전원 포트
배선 사양	PointMax I/O 시스템 사양 기술 데이터(Publication 5034-TD001)에서 탈착식 단자대의 배선 사양을 참조하십시오.
표시기	녹색/적색 모듈 상태 표시기 1개 녹색/적색 SA 전원 상태 표시기 1개 황색/적색 I/O 상태 표시기 8개
치수(HxWxD)	123.6 x 15.0 x 66.4 mm (4.87 x 0.59 x 2.61 in.)
무게	45.0 g (1.59 oz.) – 5034-UB8 47.0 g (1.66 oz.) – 5034-UB8XT
외함 유형	없음(개방형)
북미 온도 코드	T4
UKEX/ATEX 온도 코드	T4
IECEx 온도 코드	T4
(1) 값은 60 °C(140 °F)에서 측정됩니다. 소비 전력은 온도에 따라 달라집니다. (2) 전도체 라우팅을 계획하려면 위의 전도체 카테고리 정보를 사용하십시오. 산업 자동화 배선 및 접지 가이드라인(Publication 1770-4.1)을 참조하십시오. 해당 시스템 레벨 설치 매뉴얼에 설명된 바에 따라 전선 연결 계획시 이 전선 분류 정보를 이용하십시오.

5034-UB8 및 5034-UB8XT 세부 사항
