1394 서보 드라이브 와이어링

servo_1394

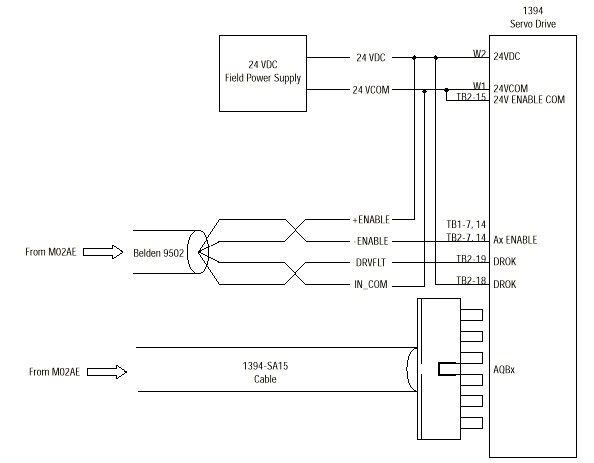

일반적인 와이어링의 예이며 다른 구성도 가능합니다. 이 다이어그램에서 x는 4개의 1394 서보 드라이브 축(Axis) 중 하나를 지정하는 1394 축 참조 번호(0, 1, 2 또는 3)입니다. 자세한 내용은 1394 Digital Multi-Axis Motion Control System User Manual을 참조하십시오.
