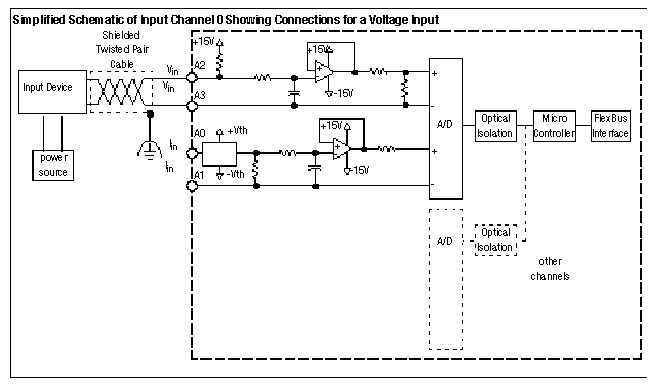

와이어링 다이어그램 1794-IF2XOF2I, 입력
1794-IF2XOF2I에 권장되는 터미널 베이스는 1794-TB3입니다. 1794-TB3의 와이어링 다이어그램은 아래 나와 있습니다. 그 밖에 1794-IF2XOF2I용으로 호환되는 터미널 베이스에는 1794-TB3S, 1794-TB2, 1794-TB3TS, 1794-TBN이 있습니다.
주목 :
한 채널에 전압 입력만 아니면 전류 입력만 연결합니다. 둘 다 연결해서는 안 됩니다.

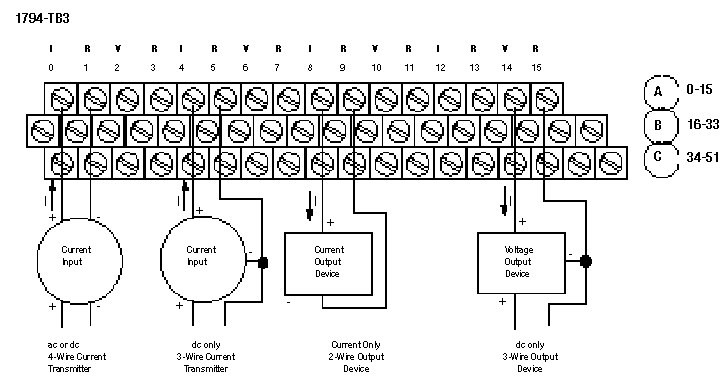

1794-TB3 와이어링
