와이어링 다이어그램 1794-IA8I

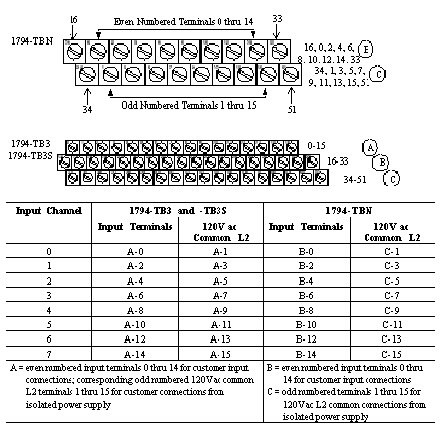

1794-IA8I에 권장되는 터미널 베이스는 1794-TBN입니다. 1794-TBN의 와이어링 다이어그램은 아래 나와 있습니다. 그 밖에 1794-IA8I용으로 호환되는 터미널 베이스에는 1794-TB3, 1794-TB3S, 1794-TB2가 있으며 마찬가지로 아래에 나와 있습니다.

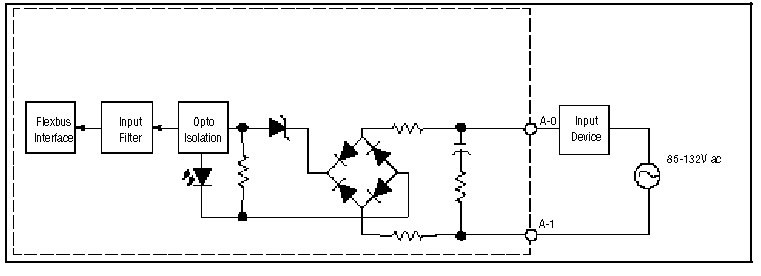

일반적인 약식 다이어그램(입력 0)
