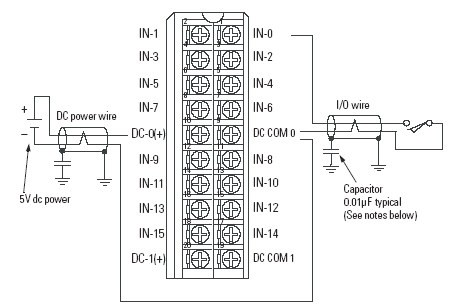

와이어링 다이어그램 - 1756-IG16

일반 정보
  1. 차폐 케이블이 표시된 곳에는 Belden M 8761 케이블을 사용하는 것이 좋습니다.
  2. 터미널 하나에 와이어를 두 개까지만 연결해야 합니다.
CE 요구 사항 정보
  1. DC 전력 와이어와 I/O 와이어의 길이는 10m(30ft)를 넘지 않아야 합니다.
  2. 그림에서 0.01µ F 콘덴서는 정격 2000V dc여야 합니다.
1756ig16
