진단 감지(Diagnostic Detect, DDT)

피연산자	유형	형식	설명
Source	DINT	배열 태그	참조에 비교할 배열 첨자에 CONTROL.POS를 사용하지 마세요.
Reference	DINT	배열 태그	소스에 비교할 배열 첨자에 CONTROL.POS를 사용하지 마세요.
Result	DINT	배열 태그	결과를 저장하는 배열 첨자에 CONTROL.POS를 사용하지 마세요.
Cmp. Control	CONTROL	구조	비교의 제어 구조
Length	DINT	즉시	비교할 비트 수
Position	DINT	즉시	소스에서의 현재 위치 초기값은 일반적으로 0입니다.
Result control	CONTROL	구조	결과의 제어 구조
Length	DINT	즉시	결과의 저장 위치 수
Position	DINT	즉시	결과에서의 현재 위치 초기값은 일반적으로 0입니다.

니모닉	데이터 유형	설명
.EN	BOOL	활성화 비트는 DDT 명령어가 활성화되었음을 나타냅니다.
.DN	BOOL	완료 비트는 DDT 명령어가 Source 및 Reference 배열의 마지막 비트를 비교할 때 설정됩니다.
.FD	BOOL	발견 비트는 DDT 명령어가 불일치를 발견할 때마다(한 번에 작업 한 개) 또는 모든 불일치를 기록한 후(스캔할 때 모두 작업) 설정됩니다.
.IN	BOOL	금지 비트는 DDT 검색 모드를 나타냅니다. 0 = 전체 모드 1 = 한 번에 불일치 한 개 모드
.ER	BOOL	에러 비트는 POS나 LEN이 유효하지 않은 경우 설정됩니다.
.LEN	DINT	길이 값은 비교할 비트 수를 식별합니다.
.POS	DINT	위치 값은 현재 비트를 식별합니다.

니모닉	데이터 유형	설명
.DN	BOOL	완료 비트는 Result 배열이 가득 찬 경우 설정됩니다.
.LEN	DINT	길이 값은 Result 배열의 저장 위치 수를 식별합니다.
.POS	DINT	위치 값은 Result 배열의 위치 수를 식별합니다.

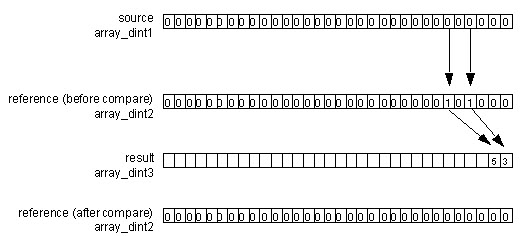

감지할 항목:	선택할 모드:
한 번에 불일치 한 개	비교 CONTROL 구조에서 .IN 비트를 설정합니다. EnableIn이 거짓에서 참으로 전환할 때마다 DDT 명령어는 Source와 Reference 배열 간의 다음 불일치를 검색합니다. 불일치를 찾으면 명령어가 중지하고 .FD 비트를 설정하며 불일치의 위치를 기록합니다.
모든 불일치	비교 CONTROL 구조의 .IN 비트를 해제합니다. EnableIn이 거짓에서 참으로 전환할 때마다 DDT 명령어는 Source와 Reference 배열 간의 모든 불일치를 검색합니다.

메이저 폴트는 다음과 같은 경우에 발생합니다.	폴트 유형	폴트 코드
result.POS > 결과 배열의 크기	4	20

조건/상태	수행한 작업

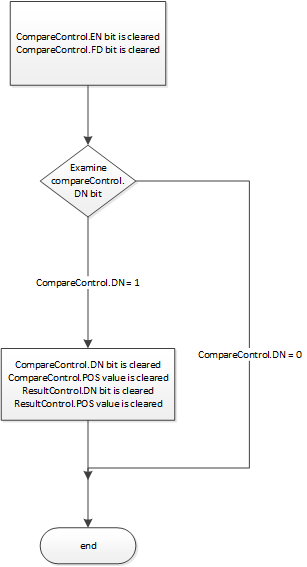

사전 스캔	DDT 흐름도(사전 스캔) 참조

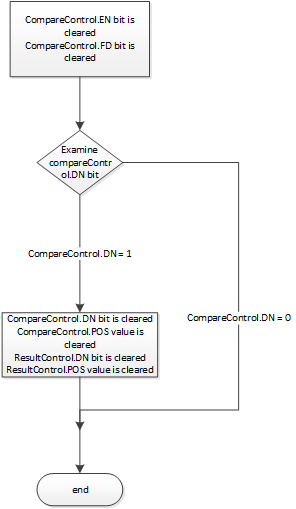

렁-입력-조건이 거짓임	DDT 흐름도(거짓) 참조

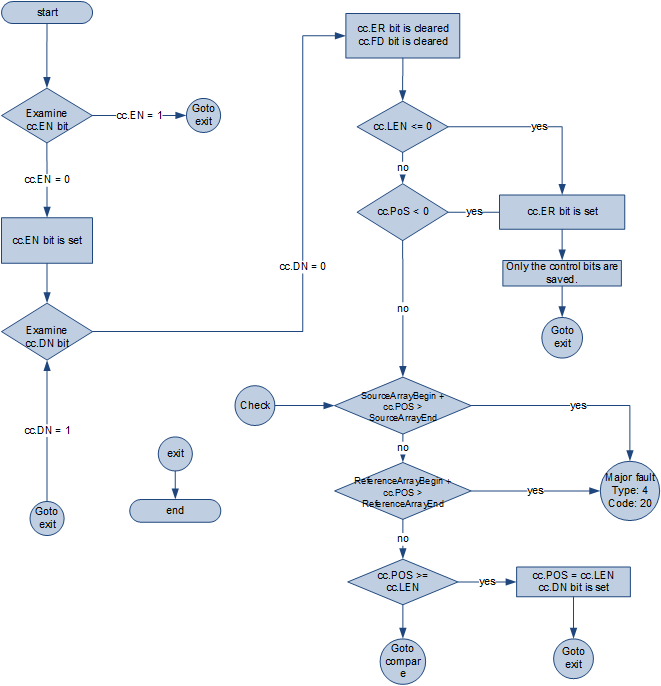

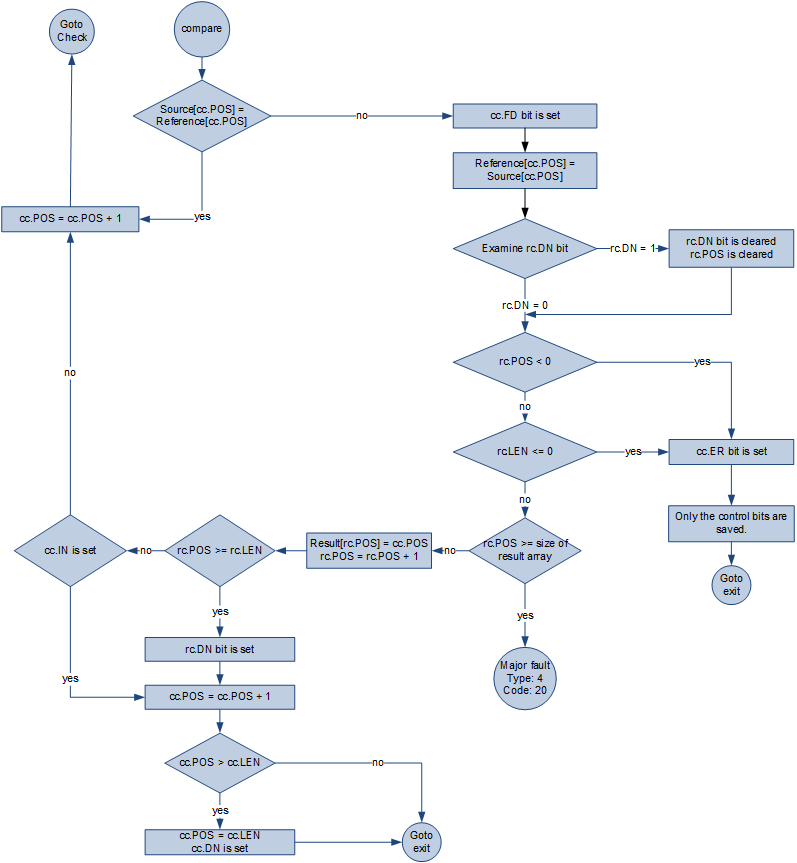

렁-입력-조건이 참임	DDT 흐름도(참) 참조
사후 스캔	N/A
