부울 논리곱(BAND)

피연산자	데이터 유형	형식	설명
BAND tag	FBD_BOOLEAN_AND	구조	BAND 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 선택하지 않으면 명령이 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 설정 상태입니다.
In1	BOOL	첫 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In2	BOOL	두 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In3	BOOL	세 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In4	BOOL	네 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In5	BOOL	다섯 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In6	BOOL	여섯 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In7	BOOL	일곱 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.
In8	BOOL	여덟 번째 부울 입력. 처음 다운로드 시 1로 설정됩니다.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어의 활성화 여부를 나타냅니다.
Out	BOOL	명령어에 대한 출력.

입력 피연산자(왼쪽 핀)	데이터 유형	설명
In1	BOOL	첫 번째 부울 입력
In2	BOOL	두 번째 부울 입력

출력 피연산자(오른쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Out	BOOL	명령어에 대한 출력.

조건/상태	수행한 작업
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 거짓임	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 참임	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. 이 명령어는 작동 섹션에서 설명한 바와 같이 실행됩니다.
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	Out = In1 AND In2
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

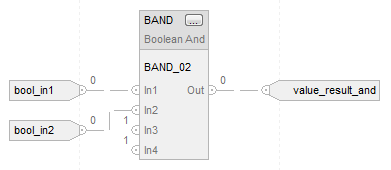

bool_in1 값:	bool_in2 값:	value_result_and:
0	0	0
0	1	0
1	0	0
1	1	1
