설정 도미넌트(Set Dominant, SETD)

이 명령어는

CompactLogix

5370,

ControlLogix

5570,

ControlLogix

5580 및 ControlLogix 5590 컨트롤러에 적용됩니다.

SETD 명령어는 Set 및 Reset 입력을 사용하여 래치된 출력을 제어합니다. Set 입력이 Reset 입력보다 우선합니다.

사용 가능한 언어

래더 다이어그램

이 명령어는 래더 다이어그램 로직에서는 사용할 수 없습니다.

펑션 블록

구조화된 텍스트

SETD(SETD_tag);

피연산자

펑션 블록

피연산자	유형	형식	설명
SETD tag	DOMINANT_SET	구조	SETD 구조

구조화된 텍스트

피연산자	유형	형식	설명
SETD tag	DOMINANT_SET	구조	SETD 구조

스트럭쳐드 텍스트 내 식의 구문에 대한 자세한 내용은 스트럭쳐드 텍스트 구문
을 참조하십시오.

DOMINANT_SET 구조

입력 매개 변수	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 선택하지 않으면 명령이 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 설정 상태입니다.
Set	BOOL	명령어에 대한 입력을 설정합니다. 기본값은 해제 상태입니다.
Reset	BOOL	명령어에 대한 입력을 초기화합니다. 기본값은 해제 상태입니다.

설명

설정 도미넌트 명령어는 Set 및 Reset 입력 파라미터를 사용하여 래치된 출력 파라미터 Out 및 OutNot을 제어합니다. Set 입력이 Reset 입력보다 우선합니다.

Set 입력 파라미터가 참으로 설정될 때마다 Out이 참으로 래치됩니다. Reset 파라미터를 참으로 설정하면 Set 입력이 거짓인 경우에만 Out이 거짓으로 설정됩니다. OutNot이 Out의 반대 상태로 설정됩니다.

연산 상태 플래그에 영향

아니요

주 폴트/부 폴트

이 명령어에만 해당되는 것은 없습니다. 피연산자 관련 폴트에 대해서는 공통 속성 항목을 참조하십시오.

실행

조건/상태	수행한 작업
사전 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 거짓임	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
Tag.EnableIn이 참임	EnableIn 및 EnableOut 비트가 참으로 설정됩니다. 명령어가 실행됩니다.
명령어 최초 실행	Out 비트가 참으로 설정됩니다. OutNot이 거짓으로 해제됩니다.
명령어 최초 스캔	N/A
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

구조화된 텍스트

조건/상태	수행한 작업
사전 스캔	펑션 블록 표의 사전 스캔을 참조하십시오.
정상 실행	펑션 블록 표에서 Tag.EnableIn이 참임을 참조하십시오.
사후 스캔	펑션 블록 표에서 사후 스캔을 참조하십시오.

예

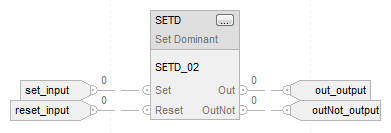

Set이 참이면 Out이 참으로 설정됩니다. Set이 거짓이고 Reset이 참이면 Out이 해제됩니다. Set 입력이 Reset 입력보다 우선합니다. SETD 명령어는 OutNot을 Out의 반대 상태로 설정합니다.

펑션 블록

구조화된 텍스트

SETD_01.Set := set_input;

SETD_01.Reset := reset_input;

SETD(SETD_01);

out_output := SETD_01.Out;

outNot_output := SETD_01.OutNot;
