PLC-3 메시지 지정
PLC-3 메세지 유형은 PLC-3 프로세서용으로 설계된 것입니다.
선택해야 하는 명령: | 목적: |
|---|---|
PLC3 유형화된 읽기(PLC3 Typed Read) | 정수 또는 REAL 유형 데이터를 읽습니다. 정수의 경우, 이 명령은 PLC-3 프로세서의 16비트 정수를 읽어서 Logix 5000 컨트롤러의 SINT, INT, 또는 DINT 데이터 배열에 저장함으로써 데이터 무결성을 유지합니다.이 명령은 또한 PLC-3의 부동 소수점 데이터를 읽어서 Logix 5000 컨트롤러의 REAL 데이터 유형 태그에 저장합니다. |
PLC3 유형화된 쓰기(PLC3 Typed Write) | 정수 또는 REAL 유형 데이터를 씁니다. 이 명령은 SINT 또는 INT 데이터를 PLC-3 정수 파일에 옮겨 쓰고 데이터 무결성을 유지합니다. DINT 데이터가 INT 데이터 유형(−32,768 ≥ 데이터 ≤ 32,767)에 부합되는 한 이를 쓸 수 있습니다.. 이 명령은 또한 Logix 5000 컨트롤러의 REAL 유형 데이터를 PLC-3 부동 소수점 파일에 씁니다. |
PLC3 워드 범위 읽기(PLC3 Word Range Read) | PLC-3 메모리에서 데이터 유형에 상관없이 일정 범위의 연속된 16 비트 워드를 읽습니다. 이 명령은 소스 요소로 지정된 주소에서 시작하여 요청된 16비트 워드의 수를 차례로 읽습니다. 소스 요소의 데이터는 대상 태그로 지정된 주소에서 시작하여 저장됩니다. |
PLC3 워드 범위 쓰기(PLC3 Word Range Read) | Logix 5000 메모리에서 데이터 유형에 관계없이 연속된 범위의 16비트 워드를 PLC-3 메모리에 씁니다.이 명령은 소스 태그로 지정된 주소에서 시작하여 요청된 16비트 워드의 수를 차례로 읽습니다. 소스 태그의 데이터는 PLC-3 프로세서에서 대상 요소(Destination Element)로 지정된 주소에서 시작하여 저장됩니다. |

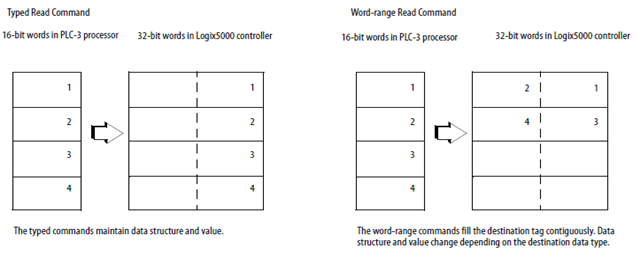

아래 다이어그램에서는 유형화된 명령과 워드 범위 명령이 어떻게 다른지 보여줍니다. 예에서는 PLC-3 프로세서에서
Logix 5000
컨트롤러로 읽어 들이는 명령을 사용합니다.
