펑션 블록 요소 선택

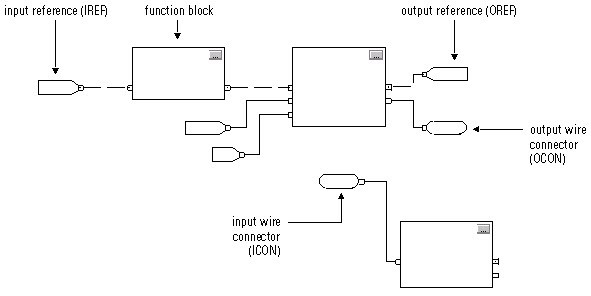

장치를 제어하려면 다음 요소를 사용합니다.
fbd_elements
다음 테이블을 사용하여 함수 블록 요소를 선택할 수 있습니다.
입력 장치나 태그에서 값을 제공하려는 경우
입력 참조(IREF) 사용
출력 장치 또는 태그로 값 전송
출력 참조(OREF)
입력 값에 대한 연산을 수행하고 출력 값을 생성합니다.
펑션 블록
다음의 경우 함수 블록 간 데이터 전송:
  • 동일 시트에서 떨어져 있는 경우
  • 동일 루틴 내에서 서로 다른 시트에 있는 경우
출력 와이어 커넥터(OCON)와 입력 와이어 커넥터(ICON)
루틴 내 여러 지점으로 데이터 분산
단일 출력 와이어 커넥터(OCON)와 여러 입력 와이어 커넥터(ICON)
함수 블록은 입력 참조를 블록 구조로 이동합니다. 필요하면 함수 블록이 입력 참조를 REAL 값으로 변환합니다. 함수 블록이 실행되고 결과를 출력 참조로 이동합니다. 또 필요하면 펑션 블록이 이 결과 값을 REAL에서 출력 참조용 데이터 형식으로 변환합니다.
