선형 게이지 만들기

온도를 보여주는 선형 게이지를 만듭니다.
  1. 속성
    에서
    MainWindow (type)
    를 마우스 오른쪽 버튼으로 클릭하고
    새로 만들기
    기본 컨트롤
    선형 게이지
    를 선택합니다.
  2. 속성
    에서
    편집 가능
     변수 값을
    거짓
    으로 설정합니다.
  3. 변수 만들기:
    1. 속성
      에서 상단의
      Add
      를 선택하고
      아날로그 변수
      를 선택합니다.

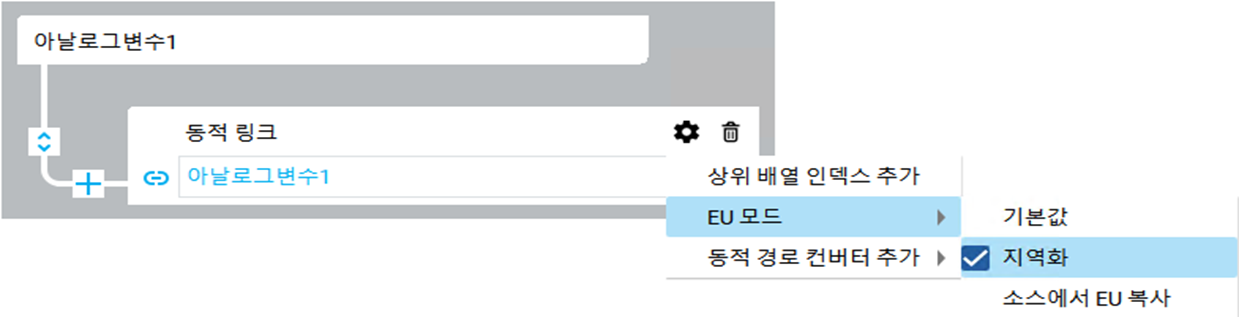

    2. 바인딩 모드를 사용하여
      아날로그변수1
       속성과 실제
      아날로그변수1
       변수 사이에 복합 동적 링크를 만듭니다.
      DynamicLink
      ProjectName
      모델
      아날로그변수1
      EU 모드
      지역화.
    3. 낮음 제한
      과
      ProjectName
      모델
      아날로그변수1
      EURange
      낮음 제한
       사이에 동적 링크를 만듭니다.
    4. 높음 제한
      과
      ProjectName
      모델
      아날로그변수1
      EURange
      낮음 제한
       사이에 동적 링크를 만듭니다.
    5. 제한
      을
      참
      으로 설정합니다.
    동적 링크에 대한 자세한 내용은 동적 링크 만들기에서 참조하십시오.
  4. 변수 별칭을 연결합니다.
    1. 속성
      에서
      값
      과
      ProjectName
      UI
      MainWindow (type)
      선형게이지1
      아날로그변수1
       사이에 동적 링크를 만듭니다.
    2. 최솟값
      과
      ProjectName
      UI
      MainWindow (type)
      선형게이지1
      아날로그변수1
      EURange
      낮음
       사이에 동적 링크를 만듭니다.
    3. 최댓값
      과
      ProjectName
      UI
      MainWindow (type)
      선형게이지1
      아날로그변수1
      EURange
      높음
       사이에 동적 링크를 만듭니다.
    동적 링크에 대한 자세한 내용은 동적 링크 만들기에서 참조하십시오.
