Overviewビュー

Overviewには、デバイスタイプ、リビジョン、電子キーイング、コネクション、その他のデバイス固有の値を含むデバイスの定義が表示されます。

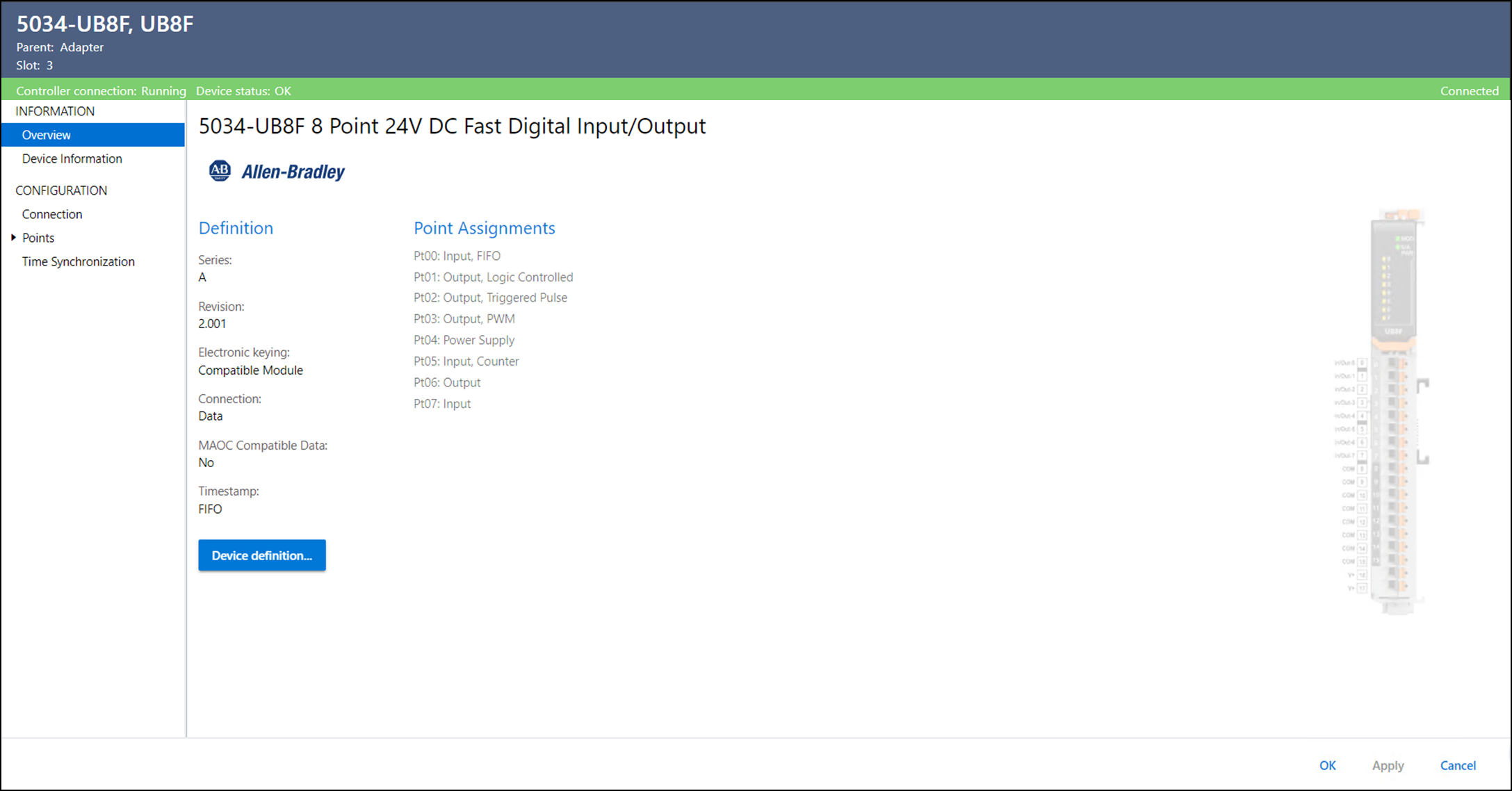

Overviewビューの例
Overviewビューには、以下のパラメータがあります。
パラメータ
説明
Series (シリーズ)
デバイスのシリーズを示します。
Revision (リビジョン)
デバイスのリビジョンを示します。
Electronic Keying (電子キーイング)
デバイスに使用される電子キーイングを示します。
Connection (コネクション)
コネクションタイプと通信フォーマットを示します。
MAOC Compatible Data (MAOC対応データ)
データがモーション出力カム開始(MAOC)命令に対応しているかどうかを指定します。
データがMAOCに対応していない場合は、このモジュールをMAOC命令と共に使用できません。
Yesを選択した場合は、一部のポイント割付けオプションを使用できません。
Timestamp (タイムスタンプ)
デジタル入力イベントのタイムスタンプ情報の保存および報告方法を指定します。
  • Per Point (ポイントごと) – Digital Input, Timestampとして構成されているポイントのタイムスタンプ付加を有効にします。ポイントごとに最大2つの入力変化(オフからオンへの変化とオンからオフへの変化)のタイムスタンプを記録します。これらのタイムスタンプは、ポイントごとに入力タグで報告されます。
    このオプションは、MAOC Compatible DataがNoに設定されている場合にのみ使用できます。
  • FIFO (先入れ先出し) – Digital Input, FIFOとして構成されているポイントのタイムスタンプ付加を有効にします。複数の入力ポイントのタイムスタンプを記録し、最大256のタイムスタンプイベントをオンボードバッファに保持します。イベントが順番に記録されて取得されるため(先入れ先出し)、複数の高速の変化を正確に追跡できます。
    このオプションは、以下のいずれかの条件を満たす場合にのみ使用できます。
    • ConnectionがDataまたはListen Only Dataとして構成されている。
    • MAOC Compatible DataがNoに設定されている。
  • None (なし) – タイムスタンプ付加を無効にします。このモジュールは、データコネクションで入力ポイントのタイムスタンプを記録しません。
    このオプションは、MAOC Compatible DataがYesに設定されている場合にのみ使用できます。
Point Assignments (ポイント割付け)
各ポイントに割付けられた動作モードを示します。
Device Definition (デバイスの定義)
Device Definitionダイアログを開いてリビジョン、電子キーイング、ポイントモード、その他のデバイス固有の値を変更します。
