モジュールのトラブルシューティング

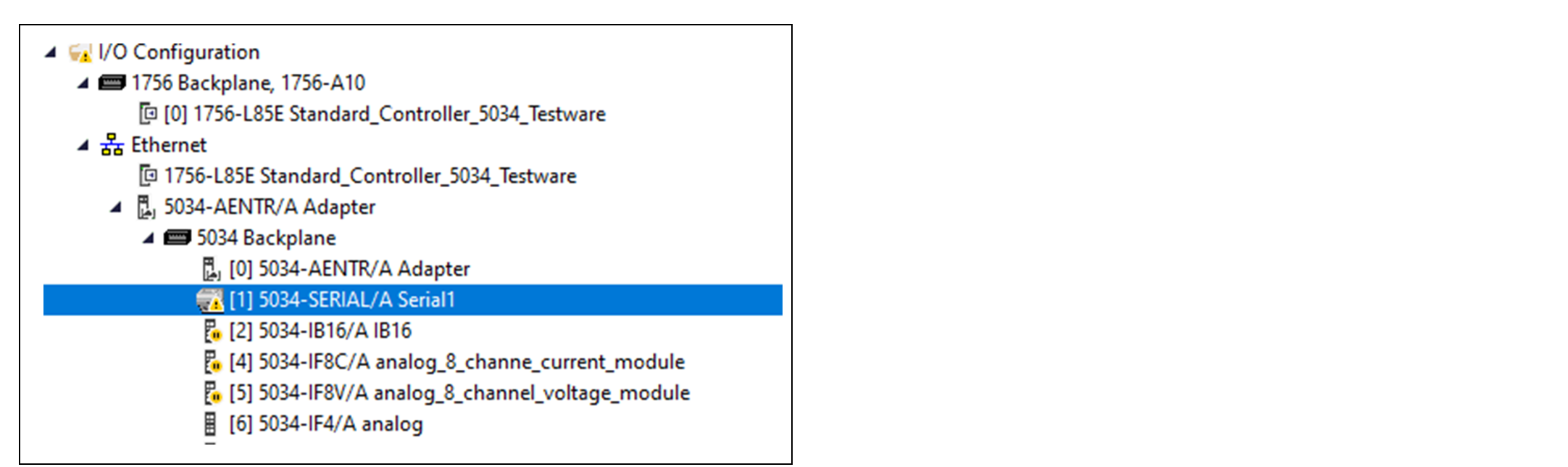

コントローラオーガナイザをチェックして、モジュールに警告アイコンが表示されているかどうかを確認します。

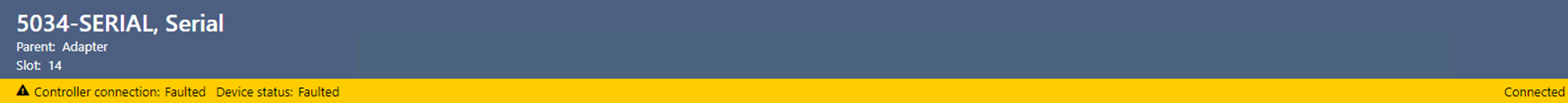

警告アイコンが表示されている場合、Module Propertiesを開いてステータスバーを確認し、フォルトのタイプを特定します。

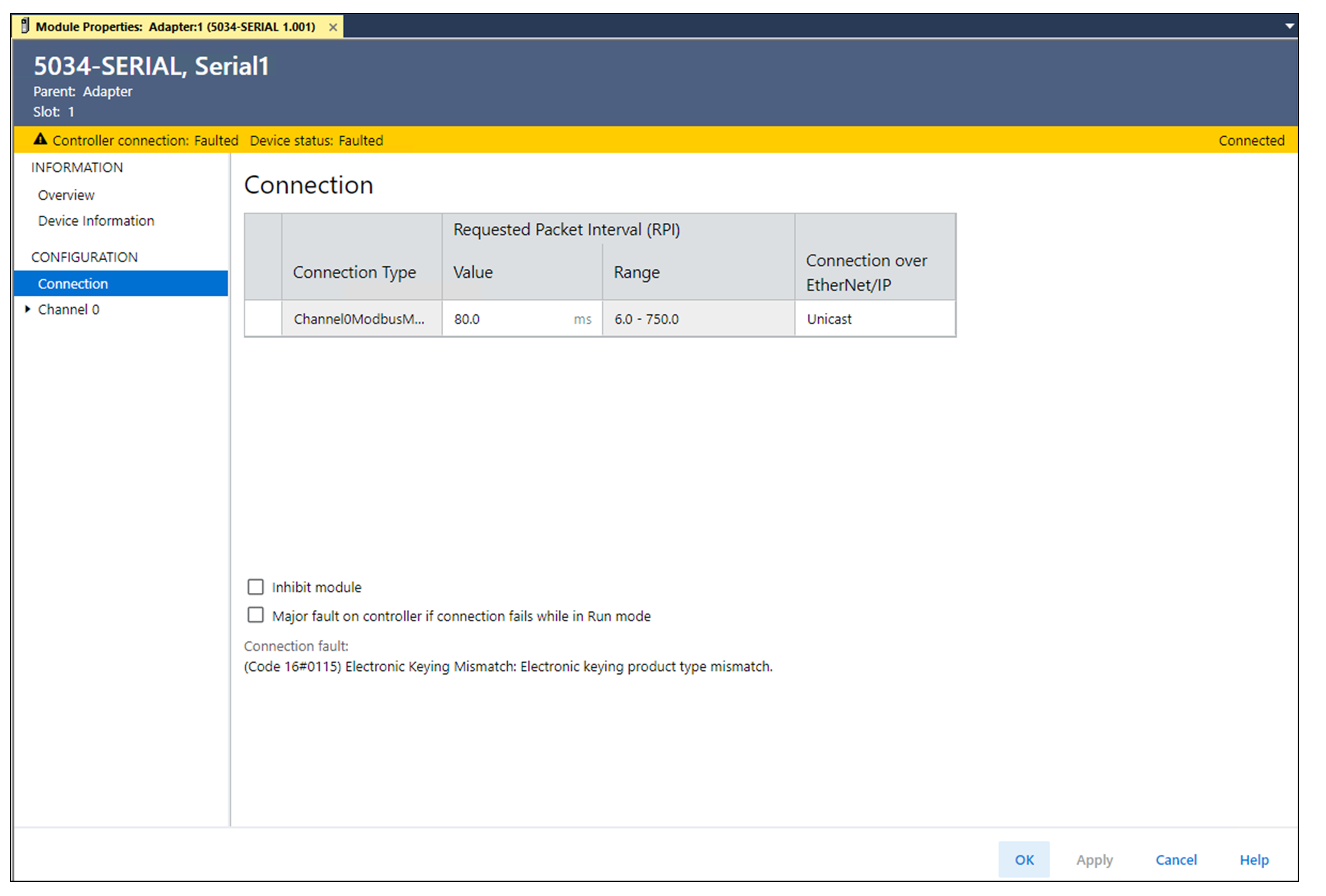

コネクションにフォルトが発生した場合は、Connectionビューに移動し、Connection Fault領域のエラーコードを確認します。

エラーコード	操作
0x204	アダプタのModule Propertiesを開きます。 Chassis Informationビューに移動し、ベースステータスを 確認します。 フォルトが発生した場合は、ベースの詳細を確認してフォルトを特定します。
キーイングエラー	Device Informationビューに移動し、物理モジュールが 構成されているIDと適合または一致していることを確認します。 詳細については、『Electronic Keying in Logix 5000 Control Systems Application Technique』(Pub.No. LOGIX-AT001)を参照してください。

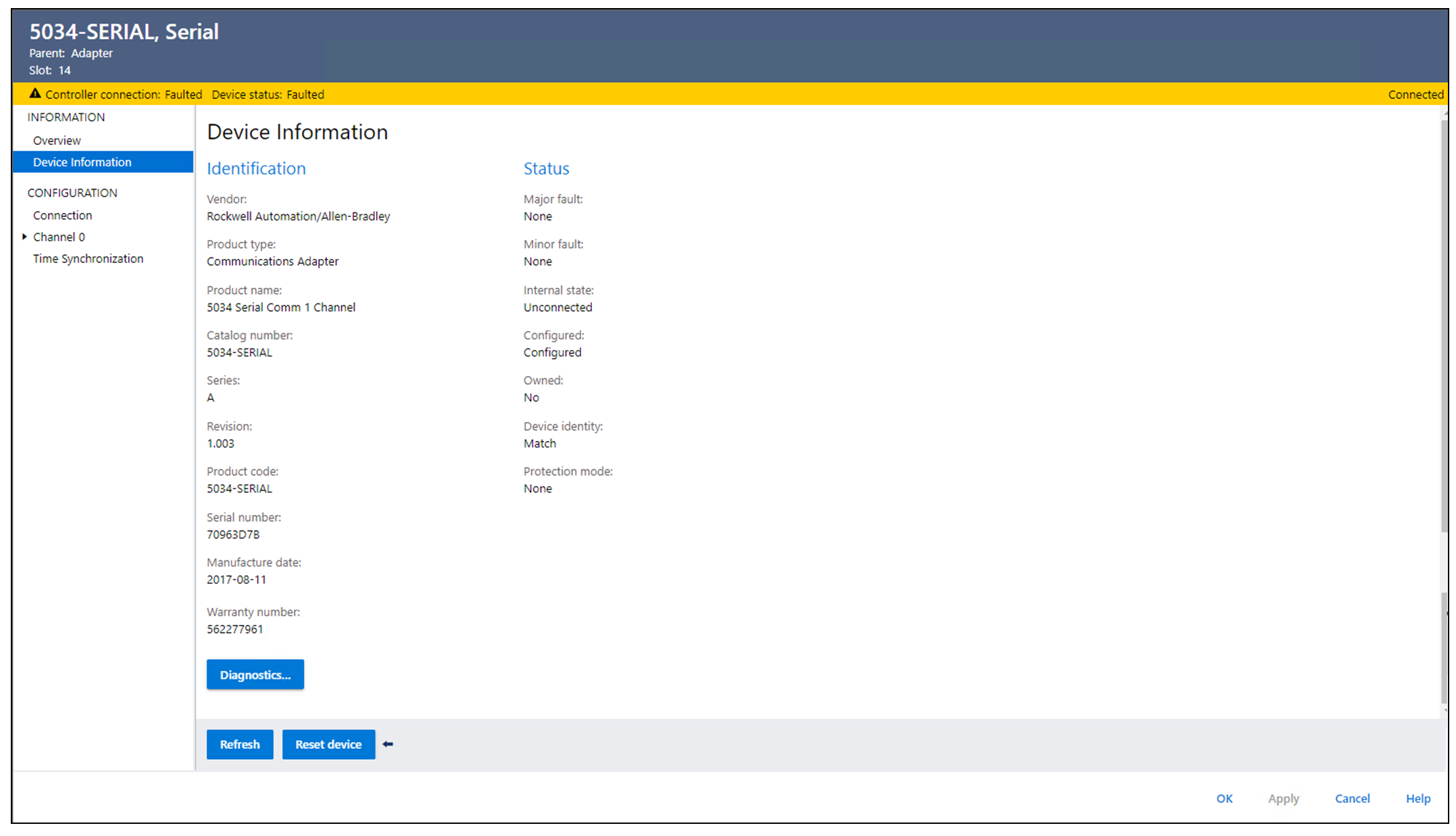

0x10	Device Informationビューに移動し、ファームウェアリビジョンと メジャー・フォルト・ステータスを確認します。 ファームウェア更新が必要な場合は、ファームウェアを更新します。 メジャーフォルトが回復可能な場合は、モジュールをリセットします。 メジャーフォルトが回復不能な場合は、モジュールを交換します。

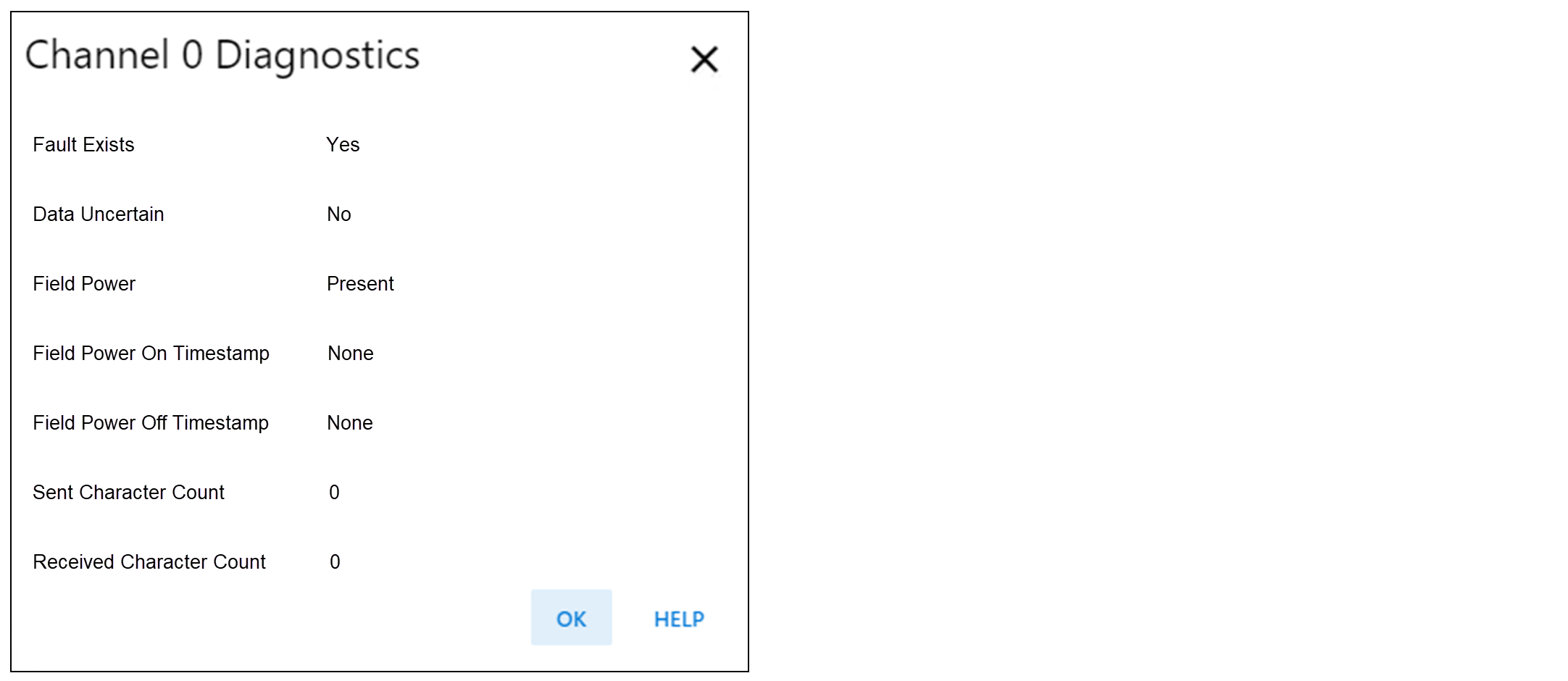

チャネルにフォルトが発生した場合は、Channel 0 → Modbus Master、 Modbus Slave、またはGeneric ASCIIに移動してDiagnosticsを選択し、チャネルの診断状態を確認します。

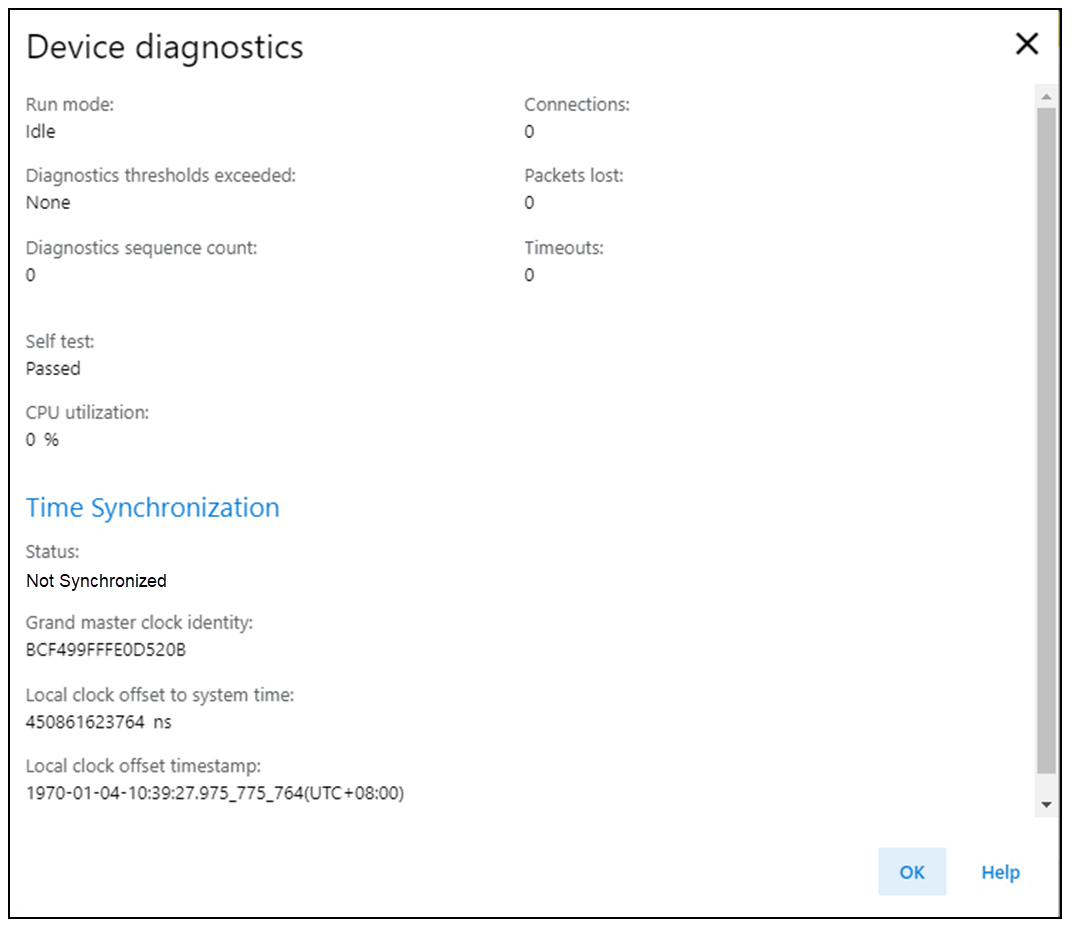

時間同期フォルトが発生した場合は、Device Diagnosticsダイアログに移動し、Time SynchronizationのStatusとGrandmaster clock identityを確認します。

Grandmaster clock identityは、ネットワークのGrandmaster clock identityと一致する必要があります。 また、アダプタのDevice DiagnosticsダイアログでTime SynchronizationのStatusを確認します。
