モジュールのトラブルシューティング

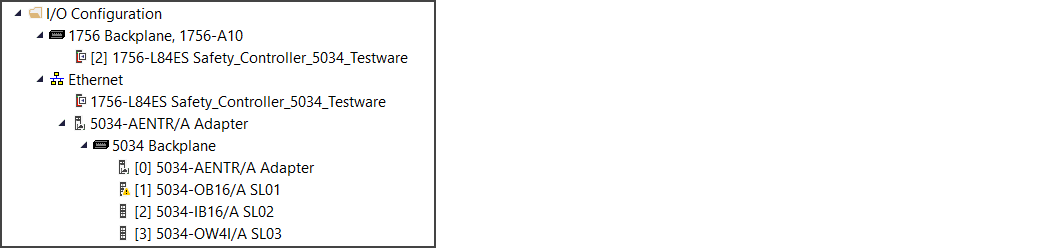

コントローラオーガナイザをチェックして、モジュールに警告アイコンが表示されているかどうかを確認します。

警告アイコンが表示されている場合、Module Propertiesを開いてステータスバーを確認し、フォルトのタイプを特定します。

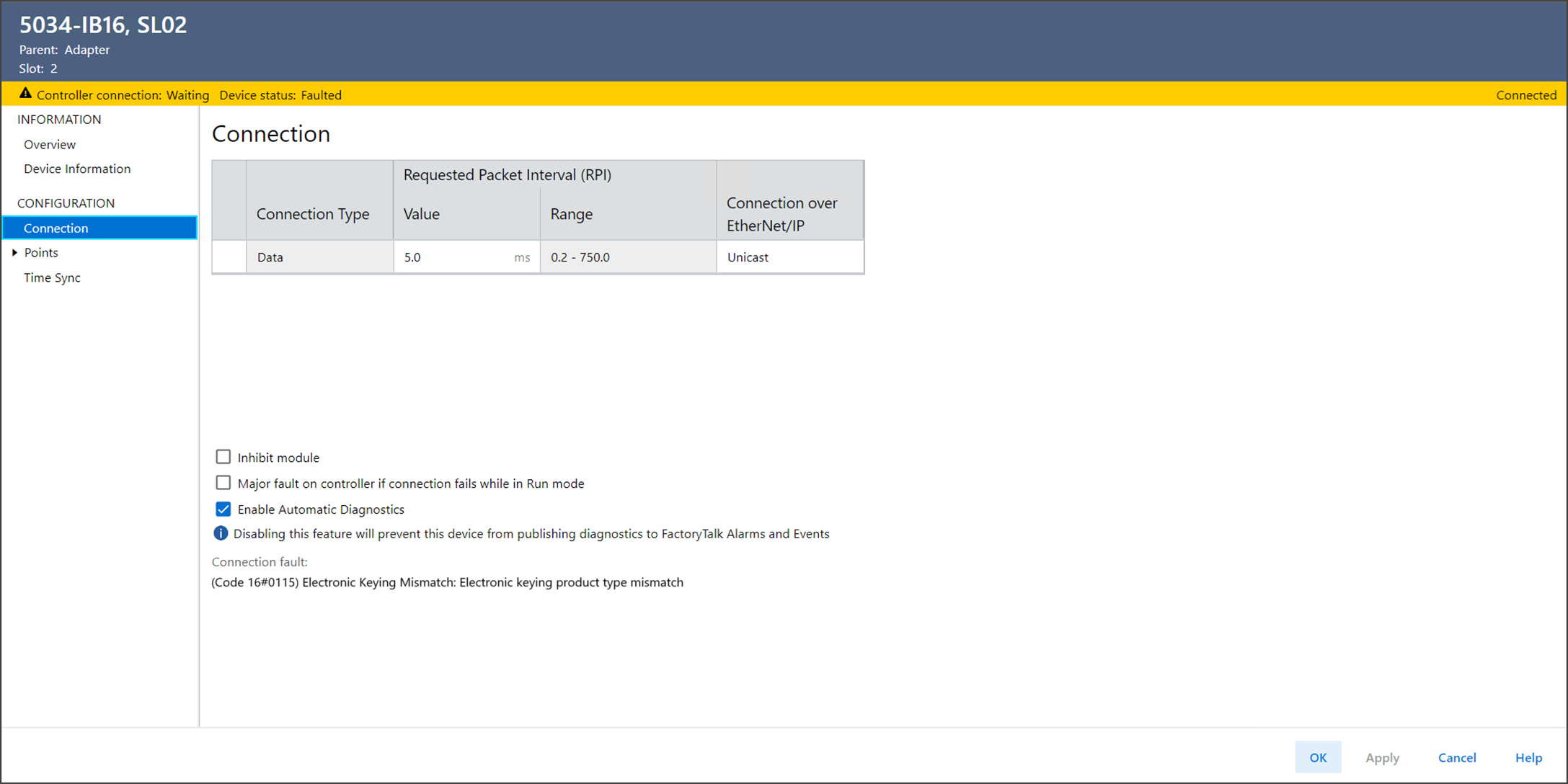

コネクションにフォルトが発生した場合は、Connectionビューに移動し、Connection Fault領域のエラーコードを確認します。

エラーコード	操作
0x204	アダプタのモジュールプロパティを開きます。 Chassis Informationビューに移動し、 ベースステータスを確認します。フォルトが発生した場合は、ベースの詳細を確認してフォルトを特定します。
キーイングエラー	Device Informationビューに移動し、物理モジュールが 構成されているIDと適合または一致していることを確認します。 詳細については、『Electronic Keying in Logix 5000 Control Systems Application Technique』(Pub No. LOGIX-AT001)を参照してください。

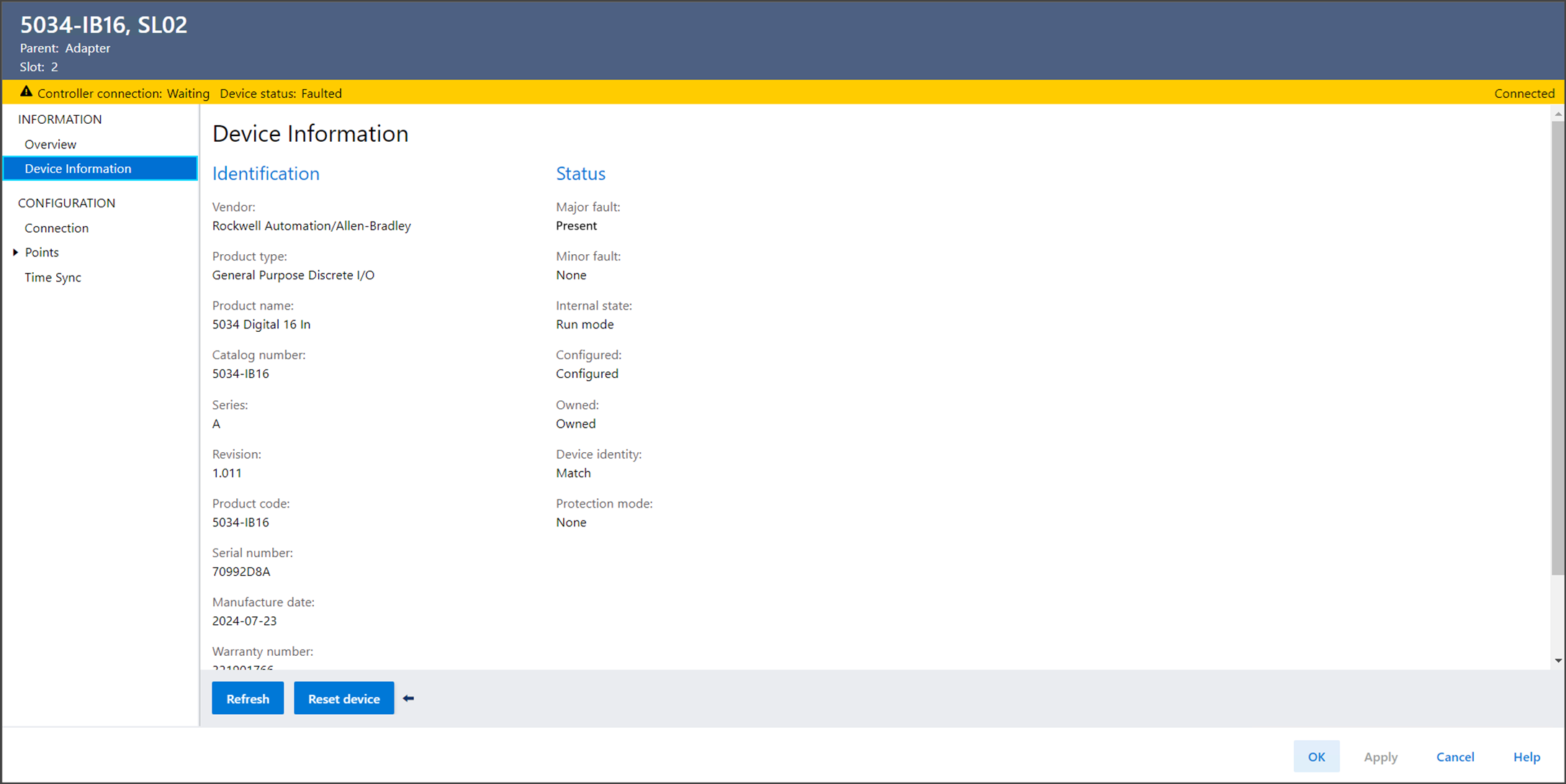

0x10	Device Informationビューに移動し、ファームウェア リビジョンとメジャー・フォルト・ステータスを確認します。 ファームウェア更新が必要な場合は、ファームウェアを更新します。 メジャーフォルトが回復可能な場合は、モジュールをリセットします。 メジャーフォルトが回復不能な場合は、モジュールを交換します。

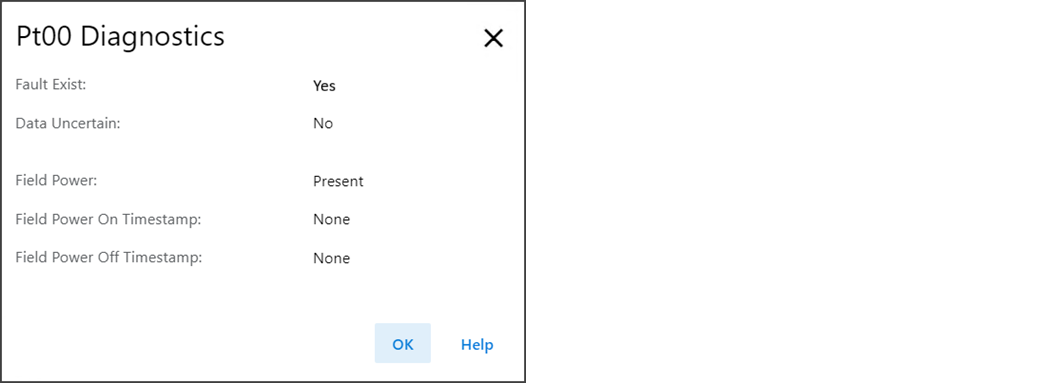

ポイントにフォルトが発生した場合は、Pointsビューに移動し、ポイントのDiagnosticsをチェックして診断状態を確認します。

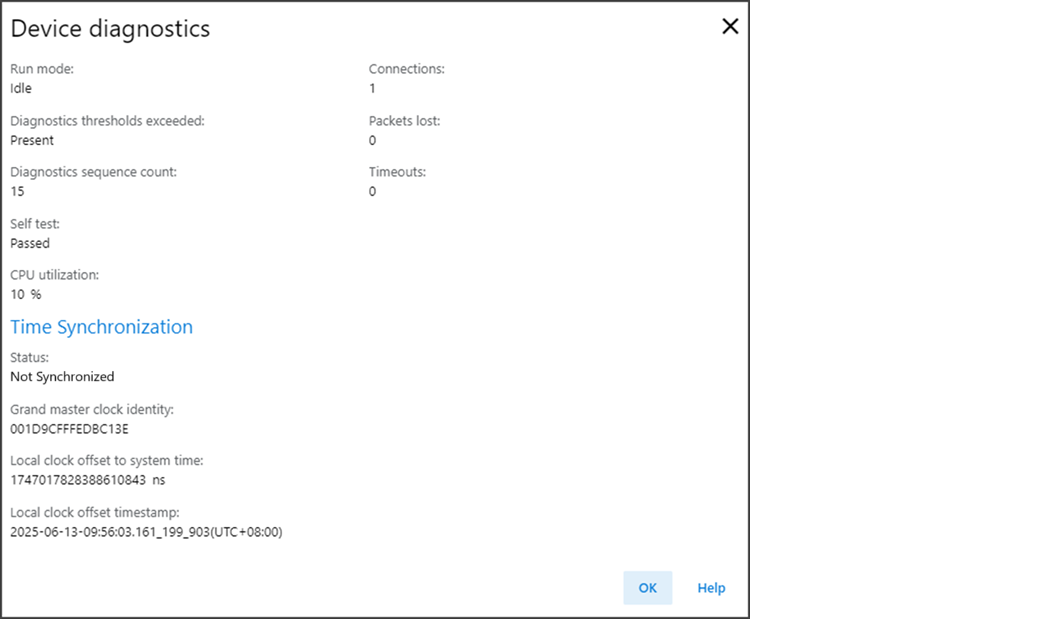

時間同期フォルトが発生した場合は、Device Diagnosticsダイアログに移動し、Time SynchronizationのStatusとGrandmaster clock identityを確認します。

Grandmaster clock identityは、ネットワークのGrandmaster clock identityと一致する必要があります。 また、アダプタのDevice DiagnosticsダイアログでTime SynchronizationのStatusを確認します。
