IO-Linkマスタモジュールのトラブルシューティング

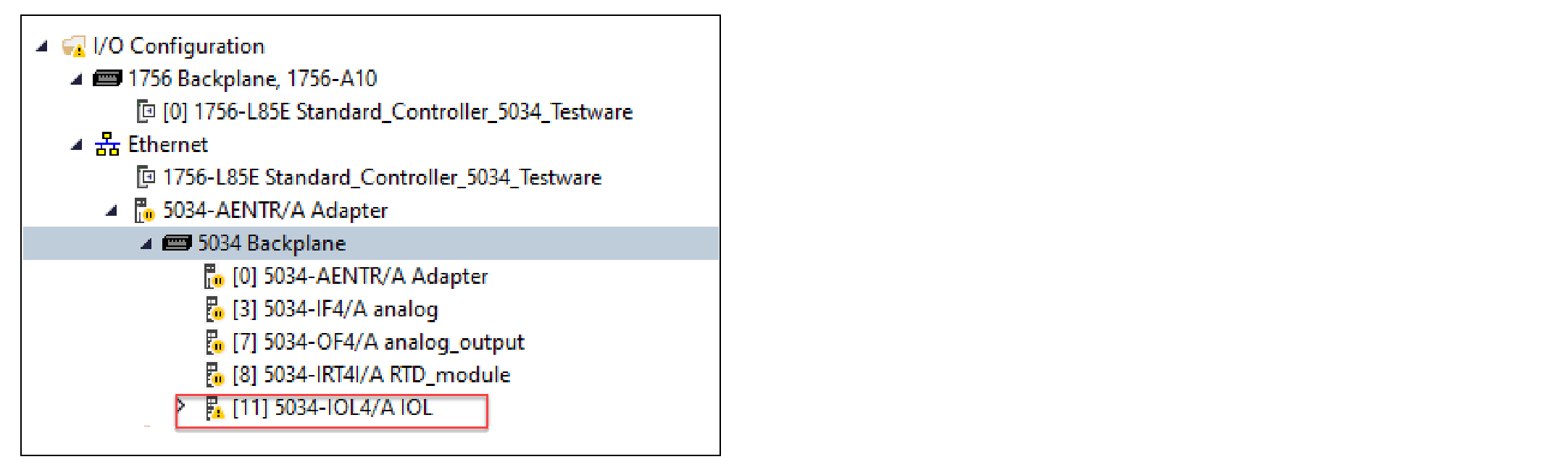

コントローラオーガナイザをチェックして、モジュールに警告アイコンが表示されているかどうかを確認します。

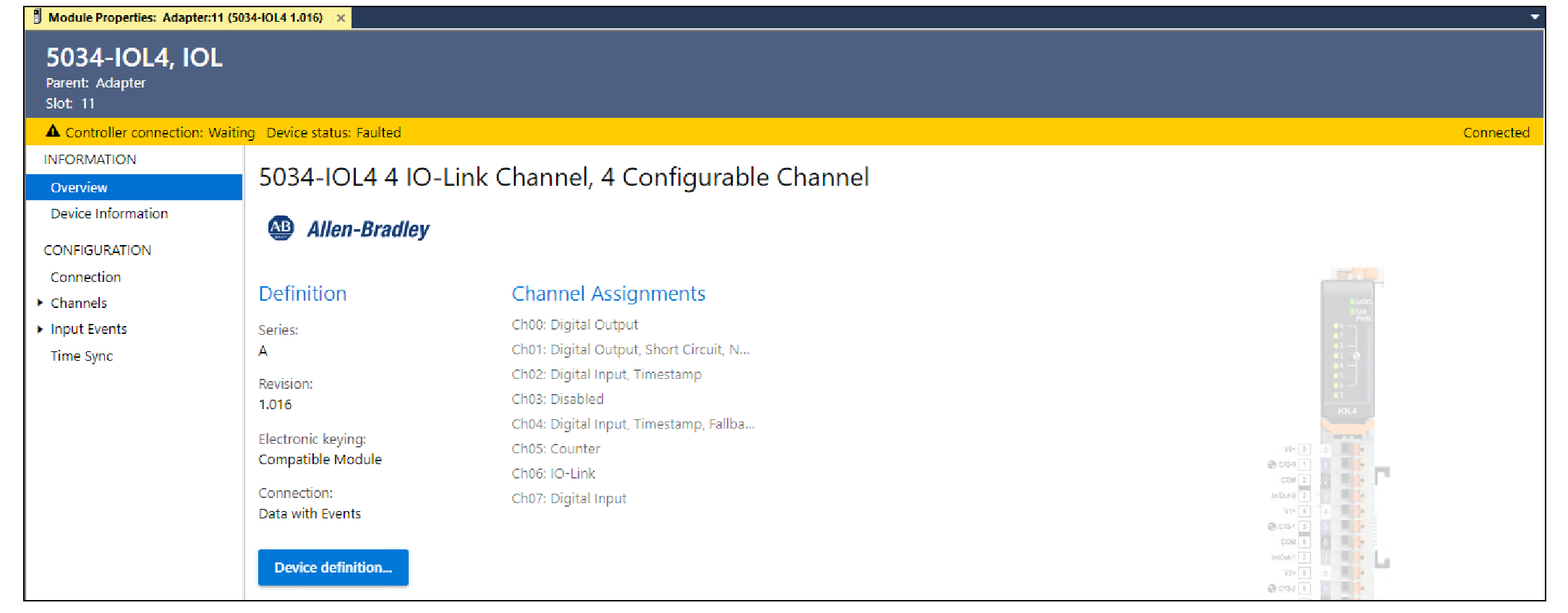

警告アイコンが表示されている場合、Module Propertiesを開いてステータスバーを確認し、フォルトのタイプを特定します。

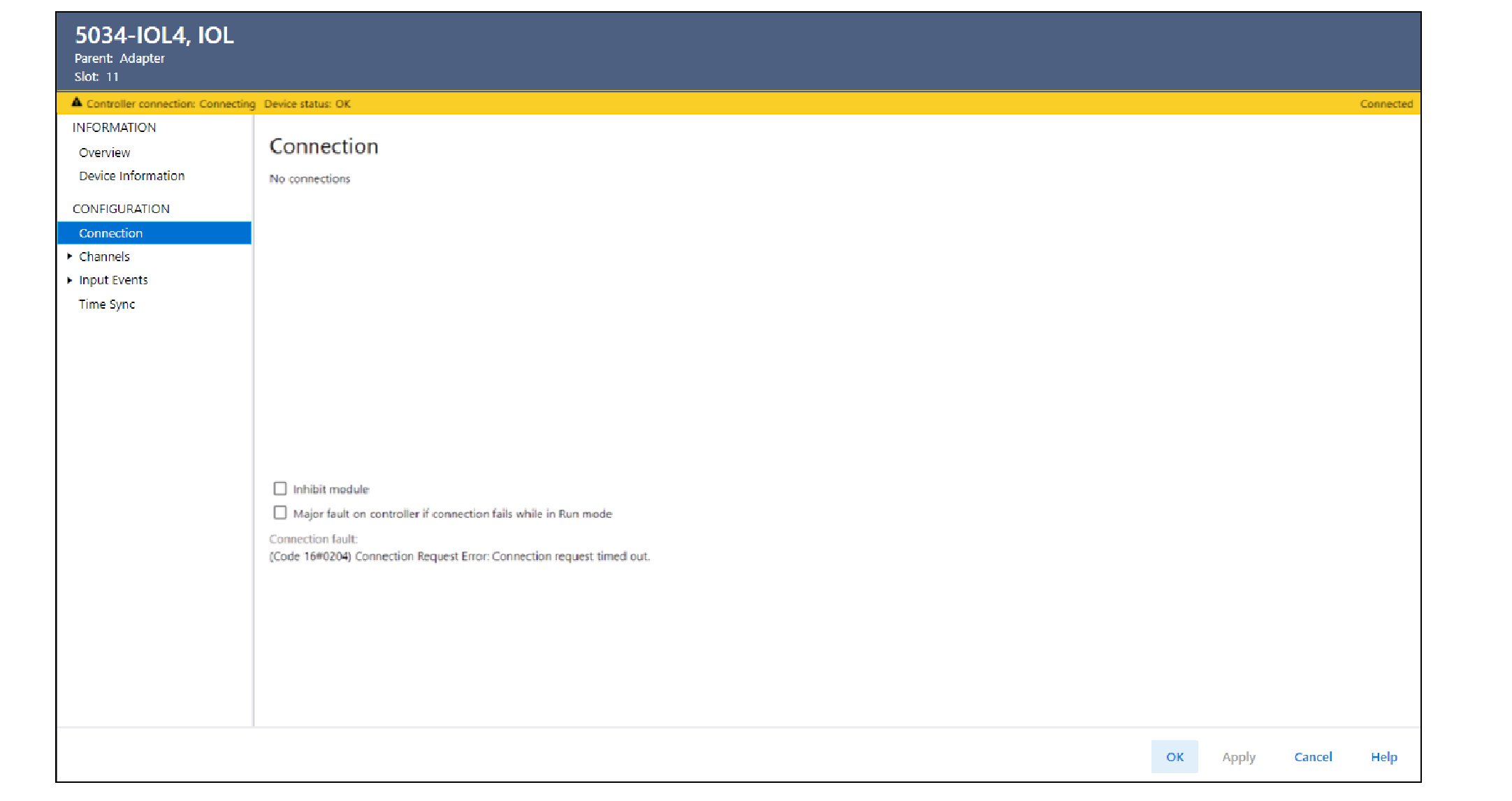

コネクションにフォルトが発生した場合は、Connectionビューに移動し、Connection Fault領域のエラーコードを確認します。

エラーコード	操作
0x204	アダプタのModule Propertiesを開きます。 ChassisInformationビューに移動し、ベースステータスを確認します。 フォルトが発生した場合は、ベースの詳細を確認してフォルトを特定します。
キーイングエラー	DeviceInformationビューに移動し、物理モジュールが構成されているIDと適合または一致していることを確認します。 詳細については、『Electronic Keying in Logix 5000 Control Systems Application Technique』(Pub No. LOGIX-AT001)を参照してください。
0x10	DeviceInformationビューに移動し、ファームウェアリビジョンとメジャー・フォルト・ステータスを確認します。 ファームウェア更新が必要な場合は、ファームウェアを更新します。 メジャーフォルトが回復可能な場合は、モジュールをリセットします。 メジャーフォルトが回復不能な場合は、モジュールを交換します。

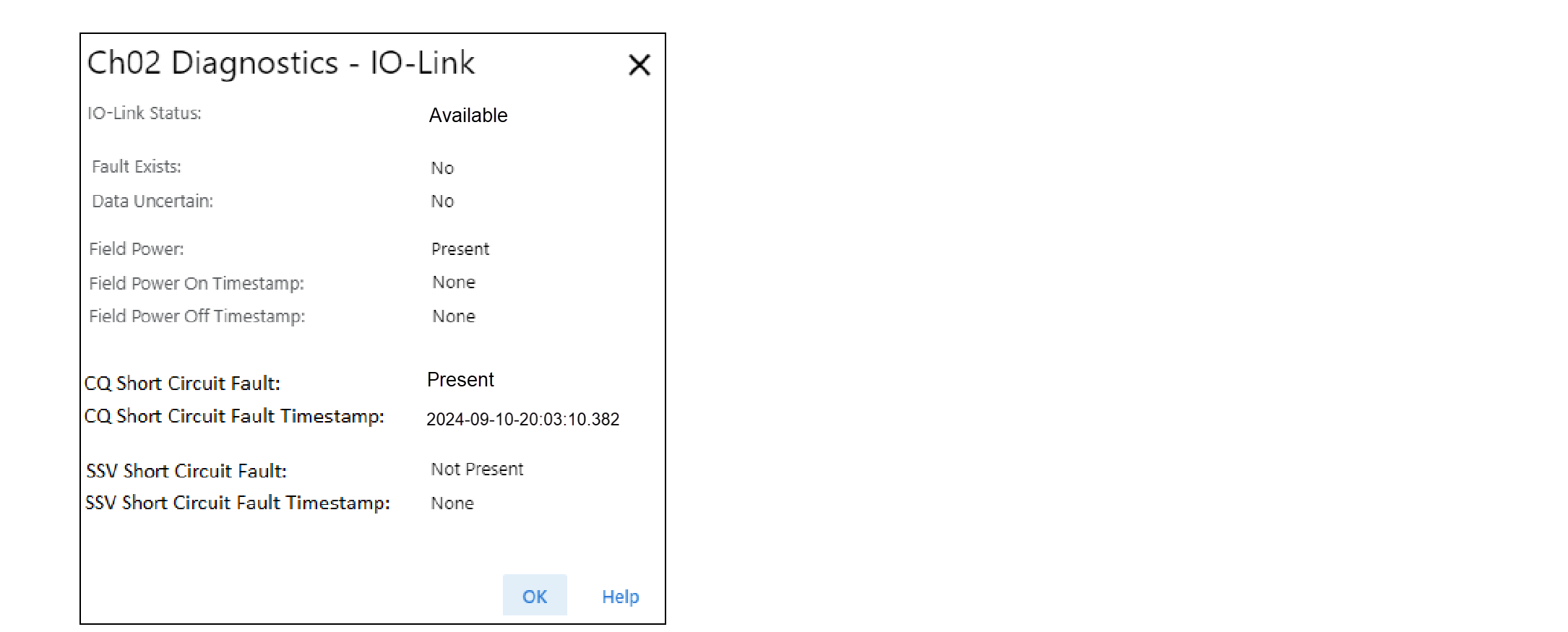

チャネルにフォルトが発生した場合は、Channels → Chxxビューに移動してDiagnosticsを選択し、チャネルの診断状態を確認します。

時間同期フォルトが発生した場合は、Device Diagnosticsダイアログに移行し、Time SynchronizationステータスとGrandmasterクロックIDを確認します。

GrandmasterクロックIDは、ネットワークのGrandmasterクロックIDと一致する必要があります。 また、アダプタのDevice DiagnosticsダイアログでTime Synchronizationステータスを確認します。
