安全モードおよび安全パルスモードの配線図

以下の配線図は、安全モードおよび安全パルスモードの出力モジュールを示しています。

重要:

この図に示されている安全レベルは、モジュールだけに適用されます。アプリケーション安全レベルを達成するには、接続されているデバイスに独自のステータスモニタが必要です。

重要:

安全モジュールでは、SELV/PELV認定電源を使用する必要があります。

n = 0～7

SILレベルおよびカテゴリ	フォルトの排除	その他	ポイントモード
SIL 2、PLc、カテゴリ 2	なし	外部接続されるデバイスにはSIL 2定格が必要	安全パルスモード安全モード条件：少なくとも6カ月ごとに1回、安全要求を発行する必要がある。

重要:

正電位(SA+)とSO_nの間に外部配線のクロス回路が発生した場合は、負荷を停止できなくなります。モジュールはチャネルフォルトを検出し、フォルトビットを1にセットします。このビットは、フォルトがクリアされるまでチャネルが安全状態に移行できないことを示します。

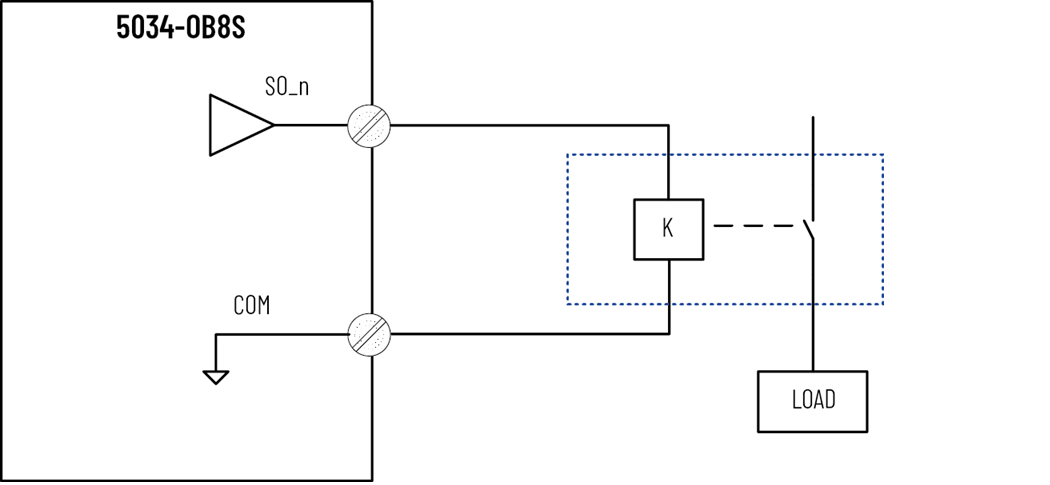

n = 0～7

SILレベルおよびカテゴリ	フォルトの排除	その他	ポイントモード
SIL 2、PLd、カテゴリ 3	外部配線フォルト	外部接続されるデバイスにはSIL 2定格が必要	安全モード条件：少なくとも6カ月ごとに1回、安全要求を発行する必要がある。

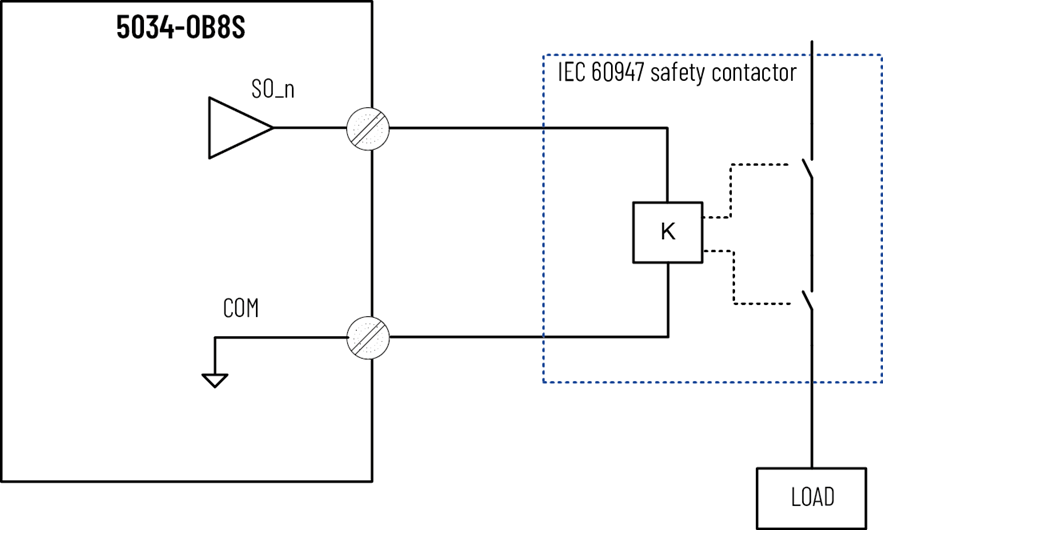

SIL 3、PLe、カテゴリ 4	外部配線フォルト	IEC 60947セーフティコンタクタを使用	安全パルスモード安全モード条件：少なくとも24時間ごとに1回、安全要求を発行する必要がある。

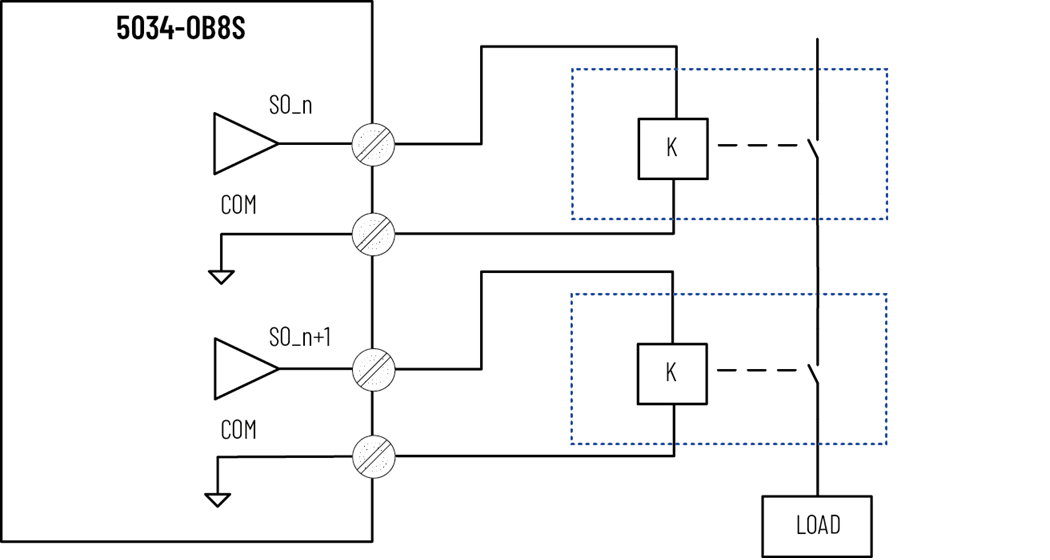

n = 0、2、4、6

デュアル・チャネル・モードをサポートするチャネルペア：

チャネル0、1ペア

チャネル2、3ペア

チャネル4、5ペア

チャネル6、7ペア

SILレベルおよびカテゴリ	フォルトの排除	ポイントモード
SIL 3、PLe、カテゴリ 4	なし	安全パルスモード
SIL 3、PLe、カテゴリ 4	外部配線フォルト	安全モード条件：少なくとも24時間ごとに1回、安全要求を発行する必要がある。
