Ptxx – Digital Outputビュー

Ptxx – Digital Outputにはデバイスのポイントが表示され、ポイントを構成することができます。

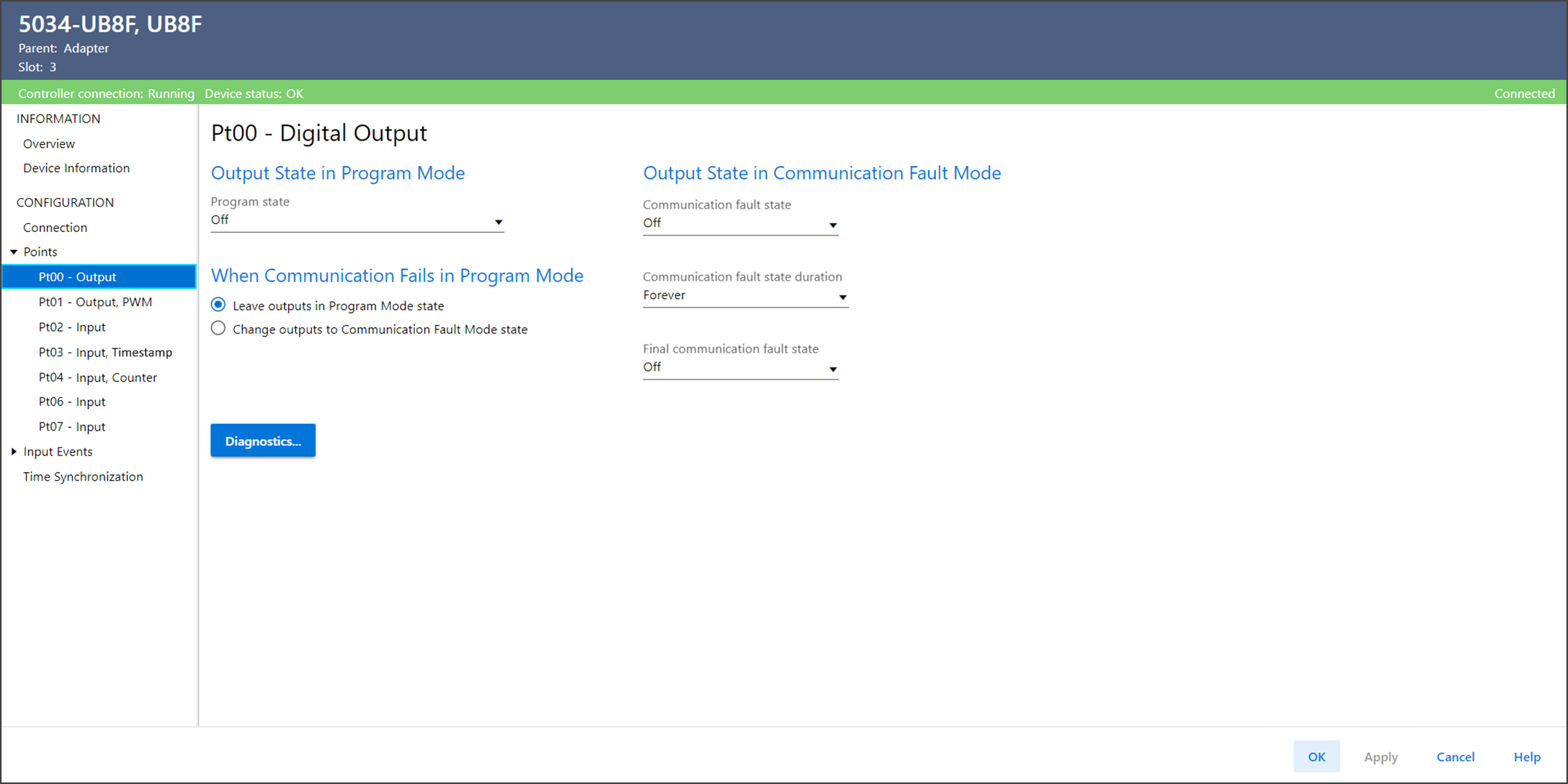

Ptxx – Digital Outputビューの例
Ptxx – Digital Outputビューには、以下のパラメータがあります。
パラメータ
説明
Output State in Program Mode (プログラムモードでの出力状態)
Program State (プログラム状態)
コントローラがプログラムモードまたは禁止モードに移行したときの各出力の動作を指定します。 プログラムモードまたは禁止モードでは、コントローラからの出力は無視され、出力は以下のように動作します。
  • Off – 出力は0またはオフ。
  • On – 出力は1またはオン。
  • Hold – 出力は最後の状態を維持。
Output State in Communication Fault Mode (通信フォルトモードでの出力状態)
Communication Fault State (通信フォルト状態)
通信フォルトが発生し、モジュールが通信フォルトモードになった後に、各ポイントの出力をどうするかを指定します。
  • Off – 出力は0またはオフ。
  • On – 出力は1またはオン。
  • Hold – 出力は現在のレベルを維持。
Output State in Communication Fault Mode (通信フォルトモードでの出力状態)
Communication Fault State Duration (通信フォルト状態保持時間)
最終フォルト状態になるまでに通信フォルトモードのまま保持される時間の長さを指定します。
Output State in Communication Fault Mode (通信フォルトモードでの出力状態)
Final Communication Fault State (最終通信フォルト状態)
通信フォルトモード出力状態保持時間が経過した後で、モジュールがオンまたはオフに移行するかどうかを指定します。 デフォルトの最終状態はオフです。
時間としてForeverを選択した場合は、最終状態を選択できません。 モジュールは現在の通信フォルトモード状態に留まります。
Output State When Communication Fails in Program Mode (プログラムモードで通信が失敗した場合の出力状態)
プログラムモードで通信が失敗した場合の出力動作を指定します。
  • Program Mode – 出力をプログラムモード状態のままにすることを示す。
  • Communication Fault Mode – 出力を通信フォルトモード状態に変更することを示す。
Diagnostics (診断)
診断情報を含むDiagnosticsダイアログを開きます。
