Ptxx – Digital Inputビュー

Ptxx – Digital Inputにはデバイスのポイントが表示され、ポイントを構成することができます。

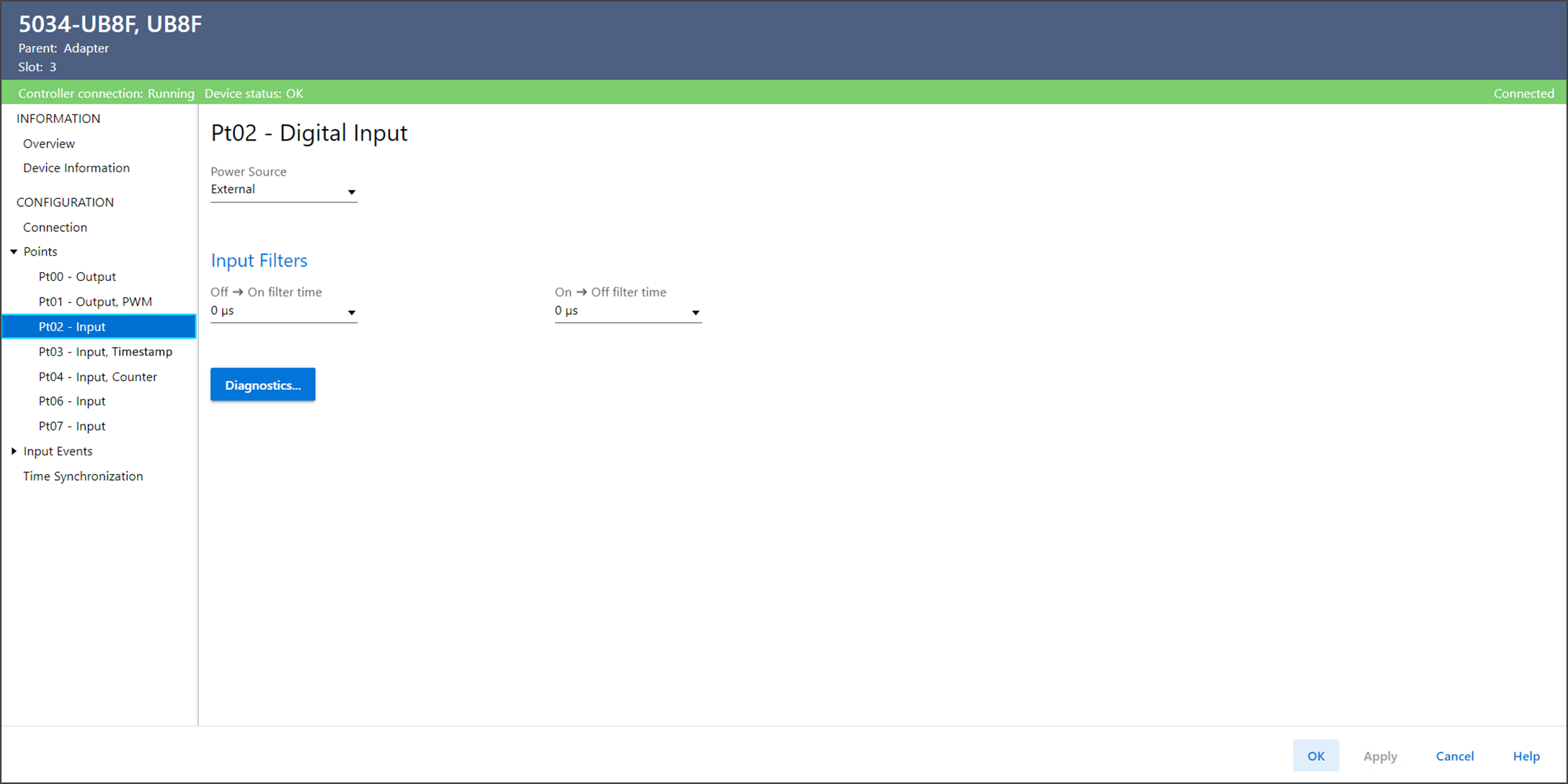

Ptxx – Digital Inputビューの例
Ptxx – Digital Inputビューには、以下のパラメータがあります。
パラメータ
説明
Power Source (電源)
ポイントの電源を定義します。
  • Ptxx – センサへの電力は、電源として機能するように構成されているこのモジュールのポイントxxから供給される。
    電源ポイントで短絡が検出されると、フォルトはデジタル入力ポイントにロールアップされます。
  • External – センサへの電力は外部電源から供給される。
  • SSV – センサへの電力は、このモジュールのSSV端子から供給される。
    SSVの短絡が検出されると、フォルトはデジタル入力ポイントにロールアップされます。
Input Filters (入力フィルタ)
Off → On Filter Time (オフ → オンフィルタ時間)
デバイスで移行が有効と見なされるために、オフからオンへの入力変化時にオン状態のままであることが必要な長さを定義します。
Input Filters (入力フィルタ)
On → Off Filter Time (オン → オフフィルタ時間)
デバイスで移行が有効と見なされるために、オンからオフへの入力変化時にオフ状態のままであることが必要な長さを定義します。
Diagnostics (診断)
診断情報を含むDiagnosticsダイアログを開きます。
