Pagina SSI

La pagina SSI è disponibile solo se si seleziona SSI nel parametro Encoder Type nella finestra di dialogo Device Definition.

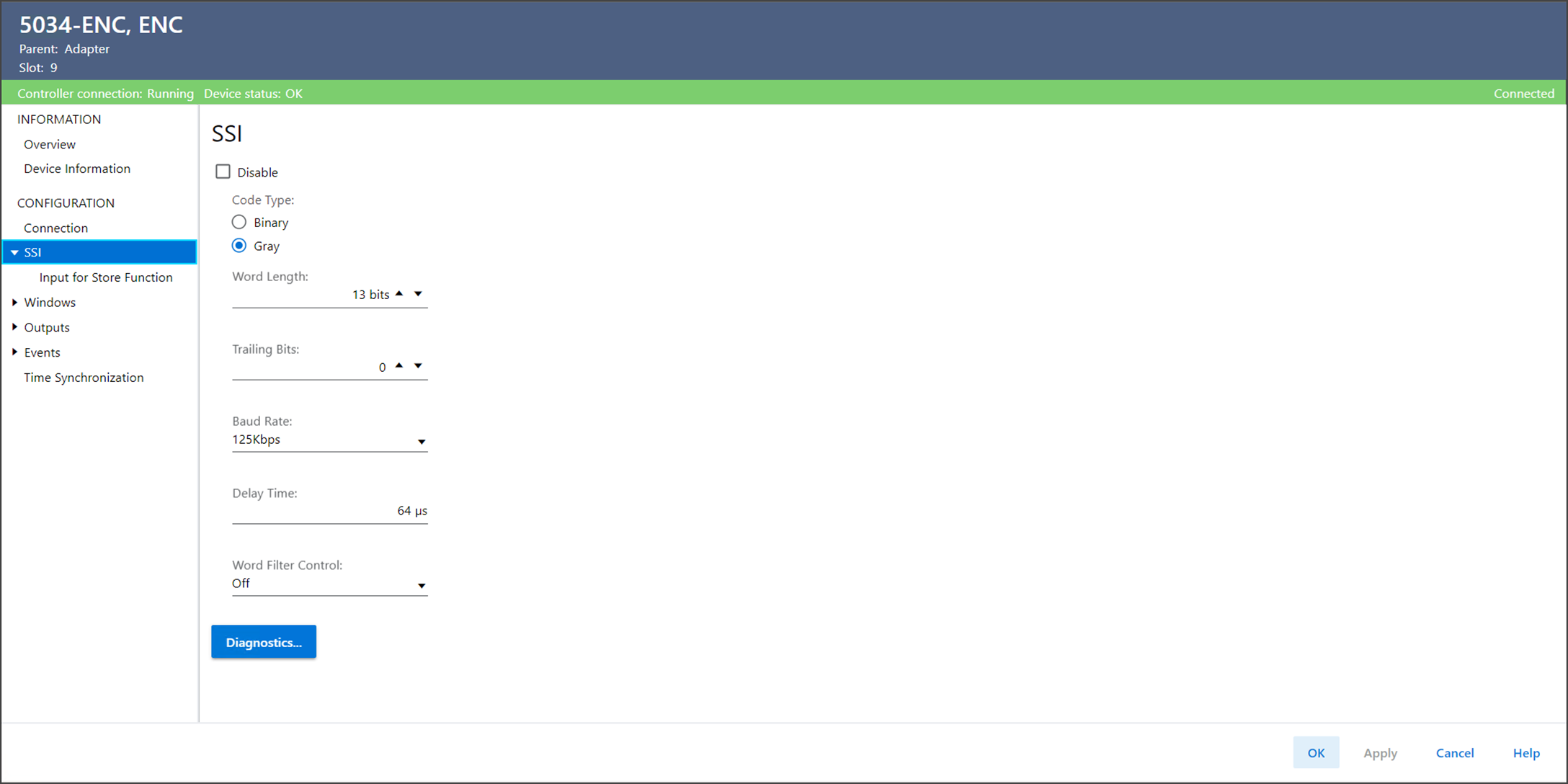

Esempio di pagina SSI
La pagina SSI include i seguenti parametri:
Parametro
Descrizione
Disable
Abilita o disabilita l’ingresso SSI. Quando l’ingresso SSI è disabilitato, il modulo arresta l’uscita del segnale dell’orologio.
Code Type
Determina il tipo di codice del sensore SSI.
  • Binary
  • Gray – Quando è selezionata questa opzione, la conversione da Gray a Binary è sempre abilitata.
    I.SSI00.Data
     contiene il valore dopo la conversione da Gray a Binary e
    I.SSI00.RawData
     contiene i dati originali ricevuti.
Word Length
Determina la lunghezza della parola dati seriale ricevuta in bit.
Trailing Bits
Determina il numero di bit da spostare a destra nei dati grezzi SSI per ottenere I.SSIxx.Data.
Baud Rate
Determina la velocità dell’orologio dati SSI.
  • 125K
  • 250K
  • 500K
  • 1M
  • 2M
Delay Time
Determina il ritardo in microsecondi tra parole di dati SSI successive.
Word Filter Control
Determina il numero di parole dati SSI uguali consecutive che il modulo riceve dal sensore SSI per aggiornare la parola dati SSI presente in tempo reale.
  • Off
  • Low (2 valori consecutivi)
  • Med (3 valori consecutivi)
  • High (4 valori consecutivi)
  • Max (5 valori consecutivi)
Diagnostics
Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.

Diagnostica SSI

Per visualizzare la diagnostica SSI, selezionare Diagnostics nella pagina SSI.

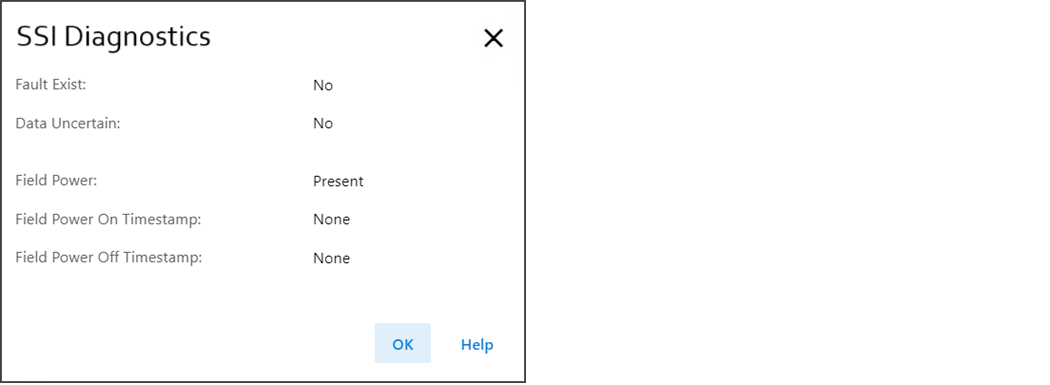

Esempio di pagina SSI Diagnostics
