Pagina Eventxx

La pagina Eventxx, dove ‘xx’ rappresenta l’indice di una definizione di evento, mostra le opzioni di configurazione disponibili per quell’evento. Non è possibile configurare i parametri da questa pagina, è necessario utilizzare i tag di configurazione.
Utilizzare questa pagina per verificare:
  • Se l’evento è abilitato.
  • Se l’evento viene mantenuto.
  • Se sono abilitati gli Independent Point Triggers per l'evento.
  • Per controllare la condizione del trigger dell’evento.
  • Per controllare i partecipanti e il loro comportamento di transizione di stato dell’evento.

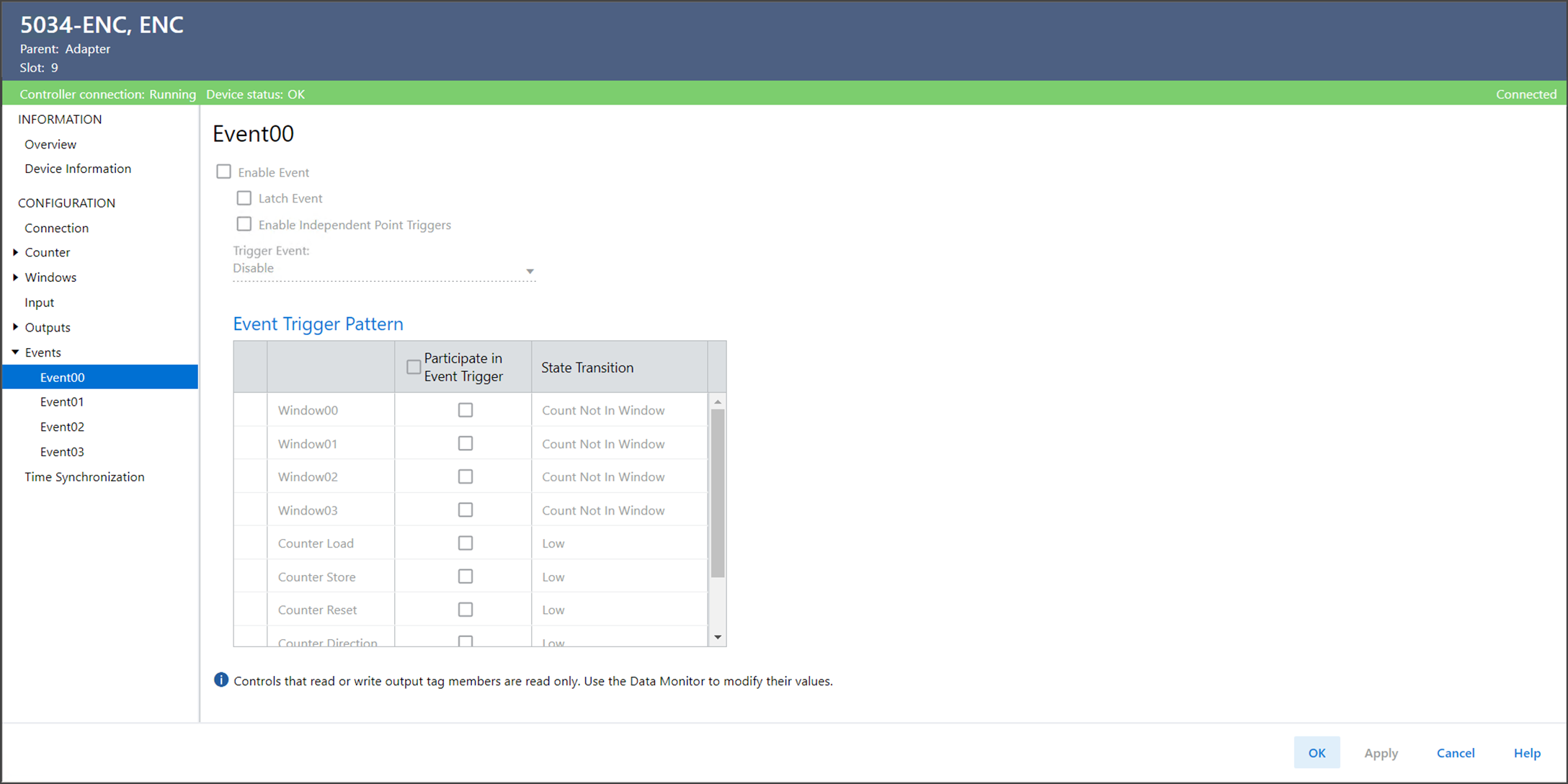

Esempio di pagina Eventxx
La pagina Eventxx include i seguenti parametri:
Parametro
Descrizione
Nome membro
Valore
Enable Event
Visualizza se il trigger evento corrispondente è attivo. Gli eventi vengono attivati quando le condizioni corrispondono alla definizione dell’evento.
EO.Eventxx.En
  • 0 = La definizione del trigger dell’evento non è attiva e gli eventi non vengono attivati quando le condizioni corrispondono alla definizione
  • 1 = La definizione del trigger dell’evento è attiva e gli eventi vengono attivati quando le condizioni corrispondono alla definizione
Latch Event
Visualizza se un evento è mantenuto finché non viene confermato.
EO.Eventxx.LatchEvent
  • 0 = L'evento non viene mantenuto. I nuovi eventi sovrascrivono quelli precedenti.
  • 1 = L'evento viene mantenuto. Gli eventi vengono mantenuti fino a quando confermati. I nuovi eventi non vengono segnalati finché l’evento corrente non viene confermato. Nel buffer della memoria vengono memorizzati fino a quattro nuovi eventi. Quando il buffer della memoria è pieno, gli eventi aggiuntivi vengono persi.
Enable Independent Point Triggers
Determina se ogni condizione indicata nella definizione del trigger evento può avviare un evento in modo indipendente.
EO.Eventxx. IndipendenteConditionTriggerEn
  • 0 = Evento attivato quando tutte le condizioni partecipanti all’attivazione dell’evento raggiungono i valori configurati
  • 1 = Evento attivato quando una qualsiasi delle condizioni partecipanti all’attivazione dell’evento raggiungono il valore configurato
Trigger Event
Attiva un evento ogni volta che un cambiamento di stato determina una delle seguenti condizioni:
  • Corrisponde alla definizione del trigger evento
  • Non corrisponde alla definizione del trigger evento
  • EO.Eventxx.EventRisingEn
  • EO.Eventxx.EventFallingEn
I valori (EventRisingEn, EventFallingEn) rappresentano:
  • (0, 0): Trigger evento disabilitato.
  • (1, 0): L’evento si attiva quando le transizioni corrispondono al pattern configurato.
  • (0, 1): L’evento si attiva quando le transizioni non corrispondono al pattern configurato.
  • (1, 1): L’evento si attiva quando le transizioni corrispondono o non corrispondono al pattern configurato.
Event Trigger Pattern – Participate in Event Trigger
Visualizza se la condizione specificata partecipa nella definizione del trigger Event dell'evento.
Quando Encoder Type è configurato come HSC:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.ResetSelect
  • EO.Eventxx.HoldSelect
  • EO.Eventxx.LoadSelect
  • EO.Eventxx.StoreSelect
  • EO.Eventxx.RolloverSelect
  • EO.Eventxx.RollunderSelect
  • EO.EventxxDirectionSelect
Quando Encoder Type è configurato come SSI:
  • EO.Eventxx.InWindowxxSelect
  • EO.Eventxx.StoreSelect
  • EO.EventxxDirectionSelect
  • 0 = La condizione non è inclusa nella definizione del trigger Event.
  • 1 = La condizione è inclusa nella definizione del trigger Event.
Event Trigger Pattern – State Transition
Visualizza lo stato della condizione da rispettare dopo la transizione.
Quando Encoder Type è configurato come HSC:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.ResetValue
  • EO.Eventxx.HoldValue
  • EO.Eventxx.LoadValue
  • EO.Eventxx.StoreValue
  • EO.Eventxx.RolloverValue
  • EO.Eventxx.RollunderValue
  • EO.EventxxDirectionValue
Quando Encoder Type è configurato come SSI:
  • EO.Eventxx.InWindowxxValue
  • EO.Eventxx.StoreValue
  • EO.EventxxDirectionValue
Per InWindowxxValue:
  • 0 = Not in Window corrisponde al pattern evento
  • 1 = In Window corrisponde al pattern evento
Per altri tag evento:
  • 0 = Il valore 0 corrisponde al pattern evento
  • 1 = Il valore 1 corrisponde al pattern evento
